LET OP
(1) Wanneer de buitenunits in een netwerk aan elkaar worden gekoppeld, moet u de aansluiting uit de korte stekker
loskoppelen voor alle buitenunits, behalve één.
(Af fabriek: kortgesloten.)
Voor een systeem zonder koppelingen (geen draadverbindingen tussen buitenunits) hoeft u de kortsluitstekker niet te
verwijderen.

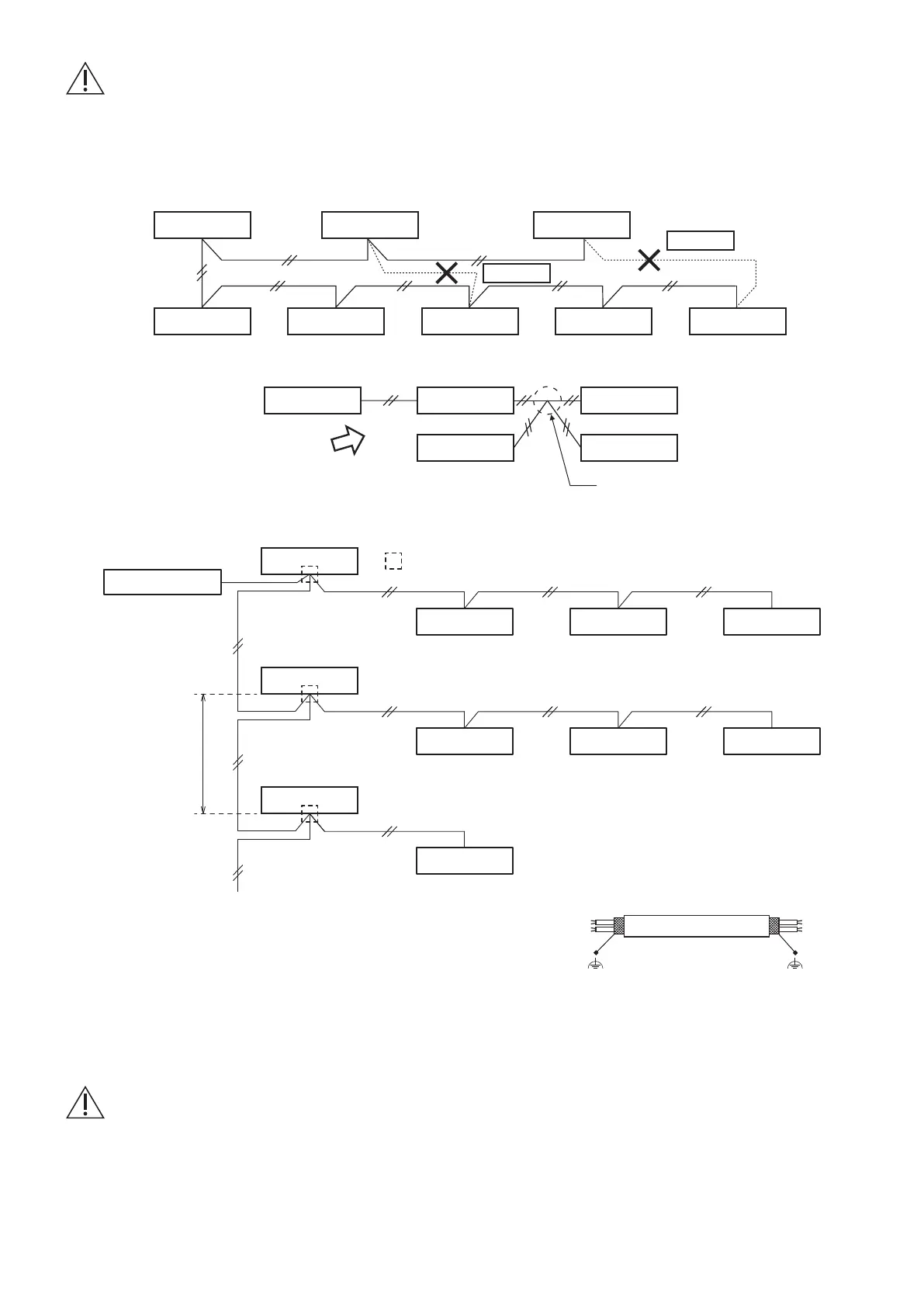

(2) Installeer de bedieningsbedrading tussen units niet in een lus.
Buitenunit Buitenunit Buitenunit
Binnenunit Binnenunit Binnenunit Binnenunit
Verboden
Verboden
Binnenunit
(3) Installeer de bedieningsbedrading tussen units niet in een stervorm. Door stervormige bedrading zullen fouten in de
adresinstelling ontstaan.
Buitenunit BinnenunitBinnenunit
BinnenunitBinnenunit
NEE
Aftakpunt
(4) Als er aftakkingen worden gemaakt in de bedieningsbedrading tussen de units, mag het aantal aftakpunten niet hoger zijn
dan 16.
Centrale controller
Buitenunit
Buitenunit
Binnenunit
Binnenunit
Binnenunit
Binnenunit Binnenunit
Binnenunit Binnenunit
Buitenunit
: Aftakpunt
Meer dan 2 m vereist
(5) Gebruik afgeschermde draden voor de bedieningsbedrading tussen
units (C) en aard de afscherming aan beide zijden, anders kunnen er
problemen met ruis (storing) optreden.
Sluit de bedrading aan zoals aangegeven in Paragraaf
“4-3. Bedradingsschema’s”.
(6) • De verbindingskabel tussen de binnenunit en de buitenunit moet een goedgekeurde, flexibele kabel zijn van 5 of 3 *1,5 mm
2
met polychloropreen omhulling. Type-aanduiding 60245 IEC57 (H05RN-F, GP85PCP enz.) of zwaardere kabel.
• Gebruik de standaard netsnoeren voor Europa (zoals H05RN-F of H07RN-F die voldoen aan CENELEC (HAR)
specificaties) of gebruik snoeren die gebaseerd zijn op de IEC-normen. (60245 IEC57, 60245 IEC66)
WAARSCHUWING
Losse bedrading kan leiden tot oververhitting van de aansluiting of tot storingen aan de apparatuur. Dit kan ook leiden tot
brandgevaar. Zorg er daarom voor dat alle bedrading goed wordt vastgezet.
Wanneer de stroomdraden worden verbonden met de aansluiting, dient u de instructies onder “Bedrading verbinden met de aansluiting”
te volgen en de draden goed vast te zetten met de schroef van de aansluiting.
(Werkende aarding) (Werkende aarding)
Afgeschermde draad
