NEDERLANDS
■
Bedrading
Type T2
Uitvoeren van de stroombedrading
(1) Bedradingsaansluitingen
De ingangsaansluiting voor de stroomvoorziening bevindt zich aan de achterkant.
De ingangsaansluiting voor de afstandsbediening bevindt zich aan de achterkant. (voor gebruik met de bedrade afstandsbediening).
Zie de afbeelding onder paragraaf 3-1 (3).
(2) Uitvoeren van de bedrading
●
Leid de stroombedrading de binnenunit binnen door het rubber aan de zijkant van de elektrische componentenkast.
●
Voor het aansluiten van de bedrading naar de buitenunit en de bedrading voor de afstandsbediening moet u het langwerpige gat van
de afdekking van de leidingen openen en dan de bedrading door het gat heen leiden.
OPMERKING
Gebruik stopverf of iets dergelijks om de opening af te dichten en vervuiling door stof te voorkomen.

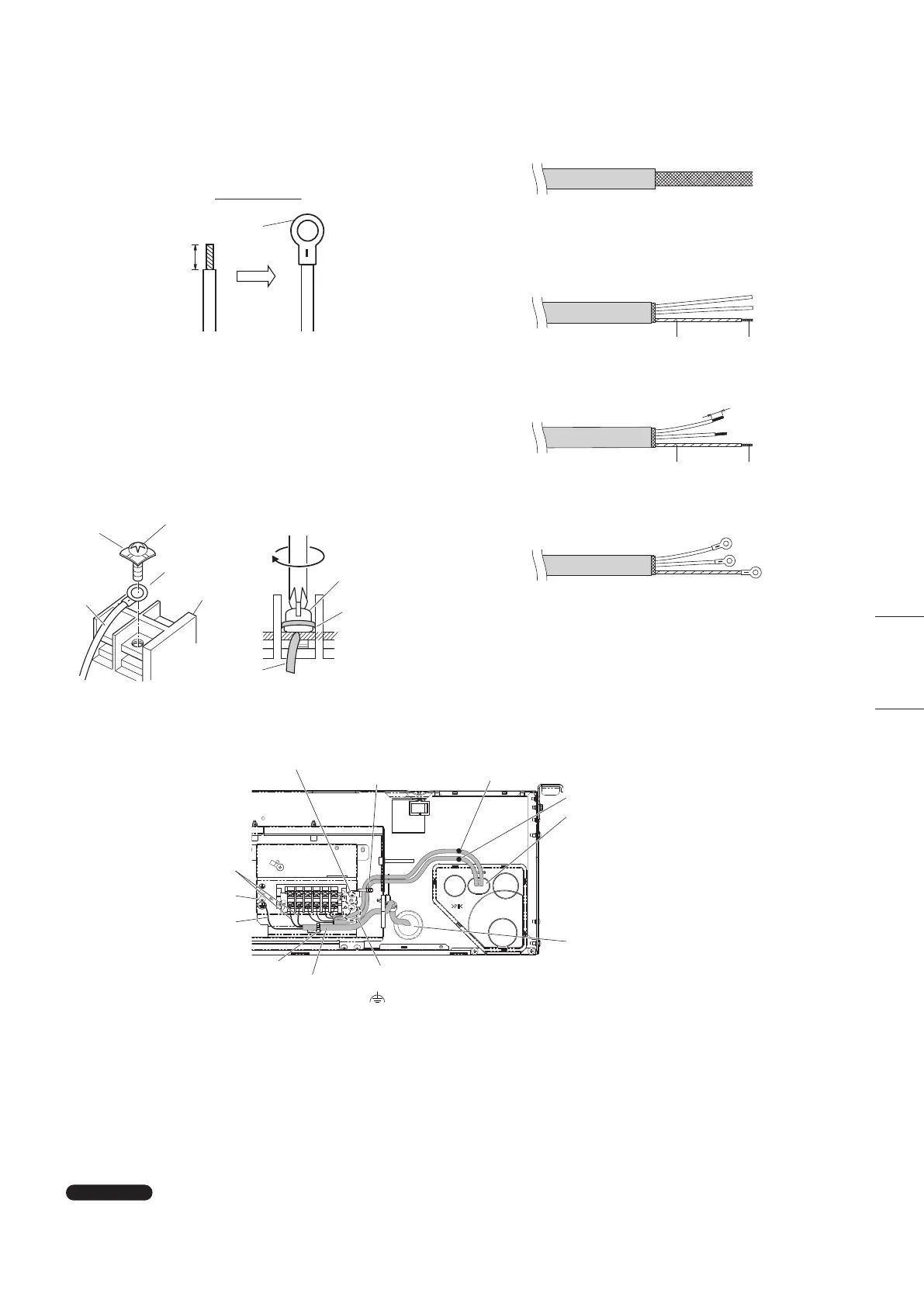

Bedrading verbinden met de aansluiting
■
Voorbeelden van afgeschermde draden
(1) Verwijder de isolatie en weer voorzichtig dat u de
gevlochten afscherming niet beschadigt.
(2) Pluis de gevlochten afscherming voorzichtig uit elkaar
en draai de draadjes netjes in elkaar. Isoleer de
afgeschermde draden met een isolatiebuisje of met
isolatieband.
Isolatieband Gevlochten afscherming
(3) Verwijder de isolatie van de signaaldraad.
8 mm
Isolatieband Gevlochten afscherming
(4) Bevestig ringaansluitingen aan de signaaldraden en de
afgeschermde draden die u bij stap (2) geïsoleerd hebt.
■
Voor geslagen bedrading
(1) Knip het draadeind af met een kniptang, strip de isolatie
van de geslagen draad zodat deze ongeveer 10 mm bloot
komt en draai de strengen netjes in elkaar.
Geslagen draad
Ringaansluiting
Strip 10 mm
(2) Gebruik een kruiskopschroevendraaier om de schroef
(schroeven) van het plaatje van de aansluiting te
verwijderen.
(3) Gebruik gereedschap voor een ringaansluiting of een tang
en klem een ringaansluiting op elk gestript draadeind.
(4) Doe de ringaansluiting op zijn plaats en draai de eerder
verwijderde aansluitingschroef weer vast met een
schroevendraaier.
Schroef en
speciale
tussenring
Ringaansluiting
Aansluitingenplaat
Ringaansluiting
Schroef
Speciale
tussenring
Draad
Draad
Functionele aardingsschroef (Schematimer)
Aardbedrading : Maak de
aardbedrading 25 - 30 mm
langer dan de stroomkabel.
Bedrading afstandsbediening
Stroomkabel
Klem
Stroombedrading
Gebruik deze schroef voor de aarding van de afscherming van de
bedieningsbedrading tussen de units.
(
: Werkende aarding)
Beveiligende aardingsschroef
Bedieningsbedrading tussen de units
Ingangsopening stroomvoorziening
Klem
Ingangsopening bedrading afstandsbediening en
bedieningsbedrading tussen de units
* Breng de bedrading voor de afstandsbediening
en de bedieningsbedrading tussen de units
de elektrische componentenkast binnen via
de ingangsopening zoals u kunt zien op de
afbeelding. Dit moet worden gedaan ongeacht of
de bedrading van de bovenkant, de achterkant, of
van de linkerkant van de hoofdunit komt.
