2.2 De generator uitpakken
DOMNICK HUNTER LTD.
Verwijder het apparaat uit de verpakking zoals hieronder getoond wordt,
en controleer of het tijdens het transport niet beschadigd geraakt is.
Waarschuwing
Deze generator is zwaar en mag niet met de hand
worden opgetild.
De volgende onderdelen vindt u e
veneens in de verpakking:
Beschrijving
MIST-X Afvoerkit (Enkel bij G4-modellen)
Swagelok-fittings
Voedingskabels
Als een van de onderdelen ontbreekt of beschadigd is, neem dan contact op
met de
plaatselijke verdeler van domnick hunter.

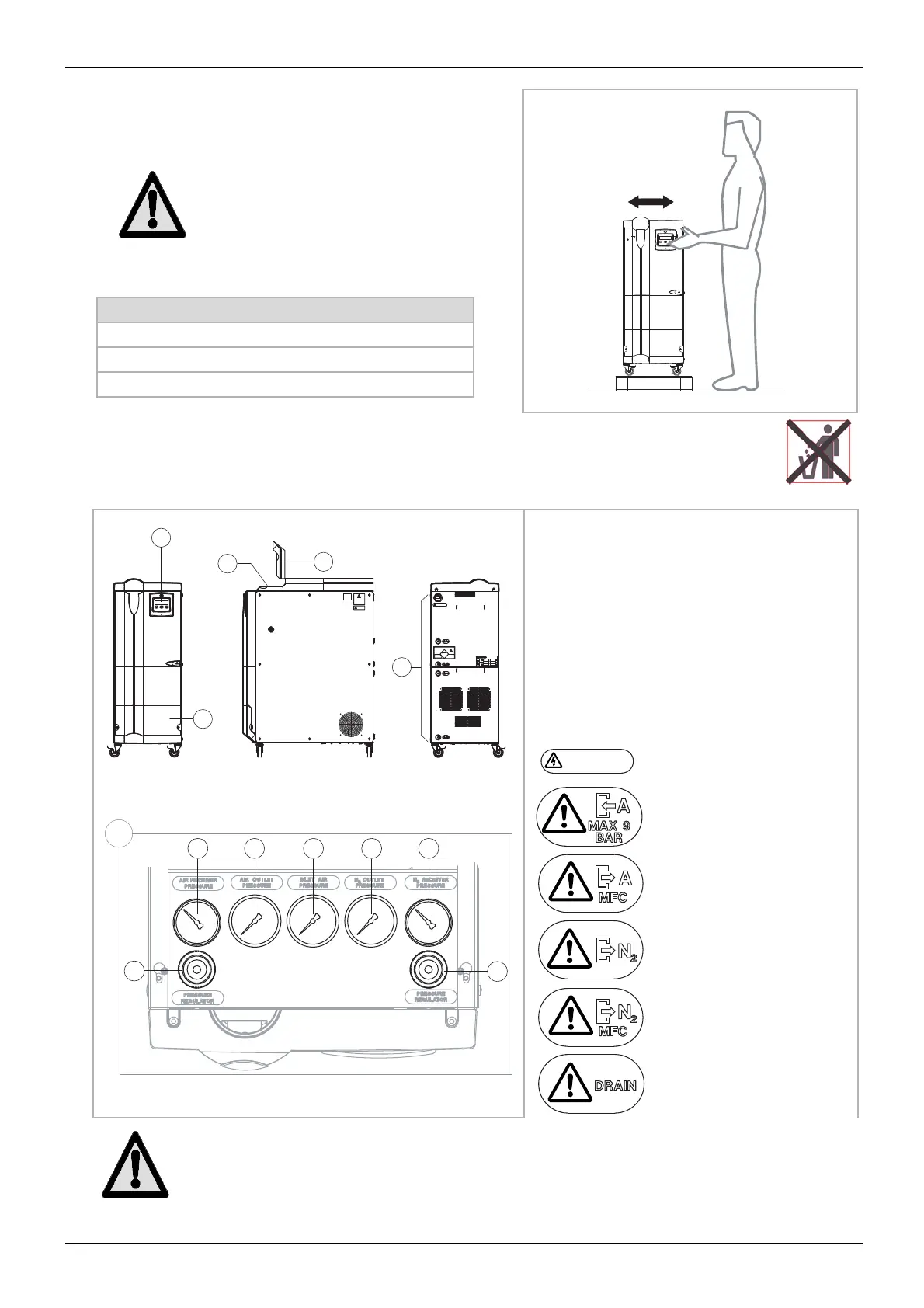

2.3 Overzicht van het apparaat
nn
DOMNICK HUNTER LTD.DOMNICK HUNTER LTD.
DANGERDANGER
DISCONNECT THE DISCONNECT THE
MAINS SUPPLY BEFOREMAINS SUPPLY BEFORE
REMOVING THIS COVERREMOVING THIS COVER
DISCONNECT THE DISCONNECT THE
MAINS SUPPLY BEFOREMAINS SUPPLY BEFORE
REMOVING THIS COVERREMOVING THIS COVER
LIVE TERMINALSLIVE TERMINALS
ENCLOSED ENCLOSED
WARNINGWARNING
GENERATOR MUST BE SHUTGENERATOR MUST BE SHUT
DOWN AND DEPRESSURISEDDOWN AND DEPRESSURISED
BEFORE PERFORMING BEFORE PERFORMING
ANY MAINTENANCE ANY MAINTENANCE
(REFER TO MANUAL) (REFER TO MANUAL)
WARNINGWARNING
USE ONLY WITH USE ONLY WITH
EQUIPMENT COMPATIBLEEQUIPMENT COMPATIBLE
WITH THIS PRESSURE WITH THIS PRESSURE
MAX PRESSUREMAX PRESSURE
10barg(145psi)10barg(145psi)
NITROXNITROX
DO NOT BREATHEDO NOT BREATHE
NITROGEN (N2)NITROGEN (N2)
NON-FLAMMABLENON-FLAMMABLE
COMPRESSED COMPRESSED
GAS GAS
230V.AC230V.AC
FUSEFUSE
2A"T"HBC2A"T"HBC
5x20mm5x20mm
LISTEDLISTED
PROCESS CONTROLPROCESS CONTROL
EQUIPMENT 2SD7EQUIPMENT 2SD7
Dukesway, Team Valley Trading Estate, Dukesway, Team Valley Trading Estate,
Gateshead, Tyne and Wear, England NE11 0PZGateshead, Tyne and Wear, England NE11 0PZ
Tel.+44(0)191 4029000 Fax.+44(0)191 4971216Tel.+44(0)191 4029000 Fax.+44(0)191 4971216
1
4
2
3
5
Sleutel:
1 Controller
2 Onderste dienstluik
3 Bovenste dienstluik
4 Drukmeters en -regelaars (indien van toepassing)
a Luchtdrukregelaar
b Drukmeter van persluchtreservoir
c Drukmeter van uitgaande lucht
d Drukmeter van inkomende lucht
e Drukmeter van uitgaande N2
f Drukmeter van stikstofreservoir
g Drukregelaar van N2
5 Inlaat- / Uitlaatverbindingen
230V.AC
FUSE
2A T HBC
5x20mm
Elektriciteitstoevoer. (Het label geeft
de netwerkspanning en de sterkte
v
an de zekering weer)
4a
4b
4c
4d
4e
4f
4g
4

Luchtinlaatpoort 
(Alle generatoren van het type optie 0)

MFC-luchtuitlaat
(Enkel bij model G6, G7, G8 en G9)

Uitlaat van MFC
(Alle Modellen behalve G8 en G9)

Stikstofuitlaatpoort
(Enkel bij G4-modellen)

Afvoer 
(Enkel bij G4-modellen)
Voorzichtig
De G4-generator mag geen gas doen stromen in de atmosfeer via de stikstofuitlaat. Er moet steeds een externe mass
flow controller gebruikt worden en deze moet ingesteld worden op de maximale uitlaatstroom van de generator.
