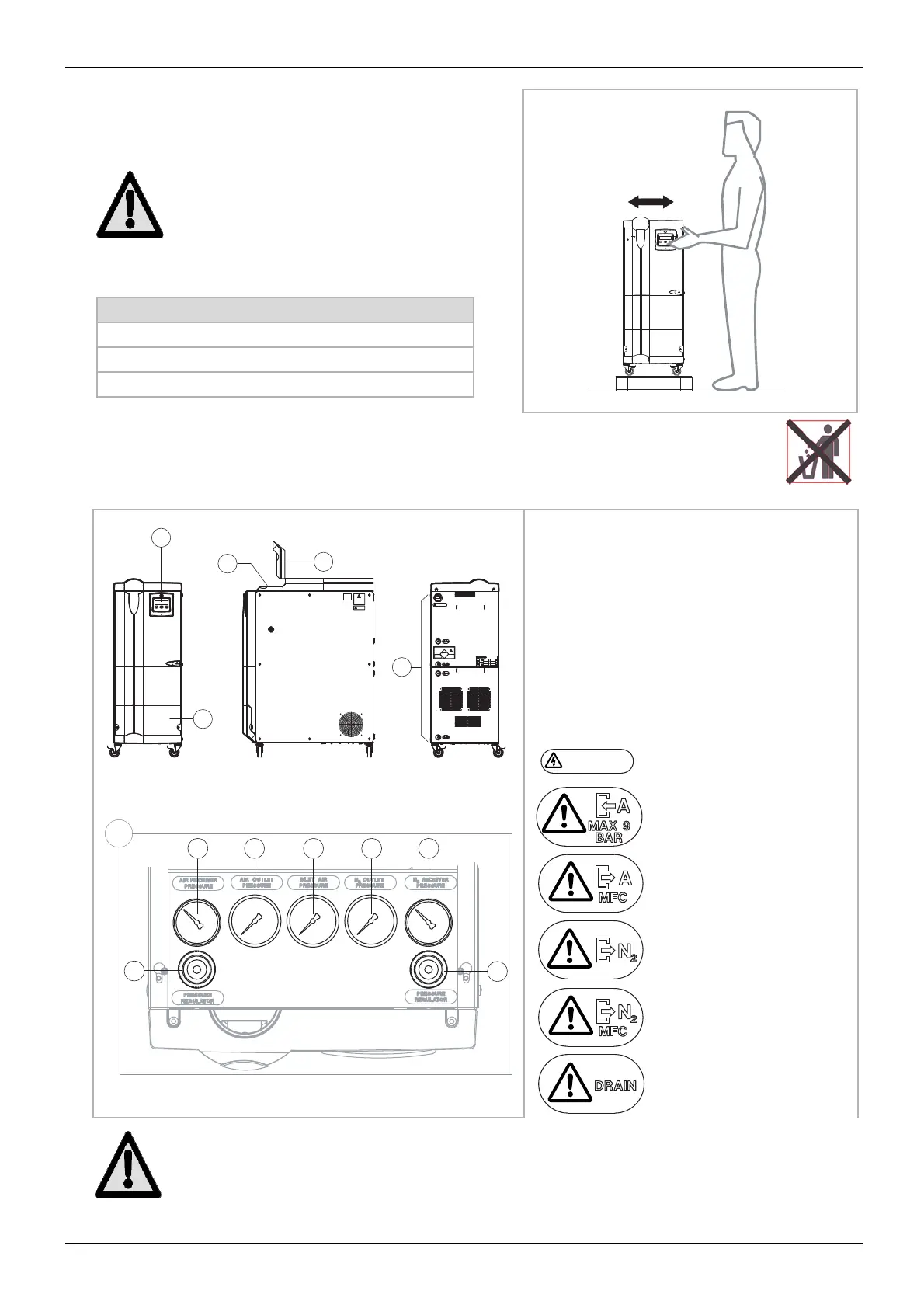

2.2 Auspacken des Generators
DOMNICK HUNTER LTD.
Entnehmen Sie gemäß folgender Abbildung das Gerät aus der Verpackung,
und prüfen Sie es auf Transportschäden.
Warnung
Dieser Generator ist schwer und darf nicht manuell
gehoben werden.
Folgende Teile werden mit Ihrem Gerät mitgeliefert.
Beschreibung
MIST-X-Entwässerungskit (nur G4-Modelle)
Swagelok-Anschlussteile
Netzanschlusskabel
Falls Teile fehlen oder beschädigt sind, w
enden Sie sich an die nächste
domnick hunter-Niederlassung.
2.3 Übersicht über das Gerät
nn
DOMNICK HUNTER LTD.DOMNICK HUNTER LTD.
DANGERDANGER
DISCONNECT THE DISCONNECT THE
MAINS SUPPLY BEFOREMAINS SUPPLY BEFORE
REMOVING THIS COVERREMOVING THIS COVER
DISCONNECT THE DISCONNECT THE
MAINS SUPPLY BEFOREMAINS SUPPLY BEFORE
REMOVING THIS COVERREMOVING THIS COVER
LIVE TERMINALSLIVE TERMINALS
ENCLOSED ENCLOSED
WARNINGWARNING
GENERATOR MUST BE SHUTGENERATOR MUST BE SHUT
DOWN AND DEPRESSURISEDDOWN AND DEPRESSURISED
BEFORE PERFORMING BEFORE PERFORMING
ANY MAINTENANCE ANY MAINTENANCE
(REFER TO MANUAL) (REFER TO MANUAL)
WARNINGWARNING
USE ONLY WITH USE ONLY WITH
EQUIPMENT COMPATIBLEEQUIPMENT COMPATIBLE
WITH THIS PRESSURE WITH THIS PRESSURE
MAX PRESSUREMAX PRESSURE
10barg(145psi)10barg(145psi)
NITROXNITROX
DO NOT BREATHEDO NOT BREATHE
NITROGEN (N2)NITROGEN (N2)
NON-FLAMMABLENON-FLAMMABLE
COMPRESSED COMPRESSED
GAS GAS
230V.AC230V.AC
FUSEFUSE
2A"T"HBC2A"T"HBC
5x20mm5x20mm
LISTEDLISTED
PROCESS CONTROLPROCESS CONTROL
EQUIPMENT 2SD7EQUIPMENT 2SD7
Dukesway, Team Valley Trading Estate, Dukesway, Team Valley Trading Estate,
Gateshead, Tyne and Wear, England NE11 0PZGateshead, Tyne and Wear, England NE11 0PZ
Tel.+44(0)191 4029000 Fax.+44(0)191 4971216Tel.+44(0)191 4029000 Fax.+44(0)191 4971216
1
4
2
3
5
Legende:
1 Steuerung
2 Untere Wartungsabdeckung
3 Obere Wartungsabdeckung
4 Druckmesser und -regler (sofern eingebaut)
a Luftdruckregler
b Luftaufnehmer-Druckmesser
c Luftauslass-Druckmesser
d Eingangsluftdruckmesser
e N2-Ausgangsdruckmesser
f N2-Aufnehmer-Druckmesser
g N2-Druckregler
5 Eingangs-/Ausgangsanschlüsse
230V.AC
FUSE
2A T HBC
5x20mm
Stromversorgungseingang
(Etikett gibt Versorgungsspannung
und S
icherungsleistung an.)
4a
4b
4c
4d
4e
4f
4g
4

Lufteingangsanschluss
(Alle Generatoren der Ausführung 0)

Luft-Massenflussregler-Ausgang
(nur G6-, G7-, G8- und G9-Modelle)

Massenflussregler-Ausgang
(alle Modelle außer G8 und G9)

N2-Ausgangsanschluss
(nur G4-Modelle)

Entwässerung
(nur G4-Modelle)
Vorsicht
Der G4-Generator darf nicht so betrieben werden, dass der Fluss über den N2-Ausgang in die Atmosphäre gelassen. Es
muss immer ein Massenflussregler verwendet und auf den maximalen Ausgangsfluss des Generators eingestellt werden.
