G1 - G9
47
3. Installation und Inbetriebnahme
Warnung
Nur geschultes, qualifiziertes und von domnick hunter zugelassenes Personal darf Inbetriebnahme und Wartung
vornehmen.

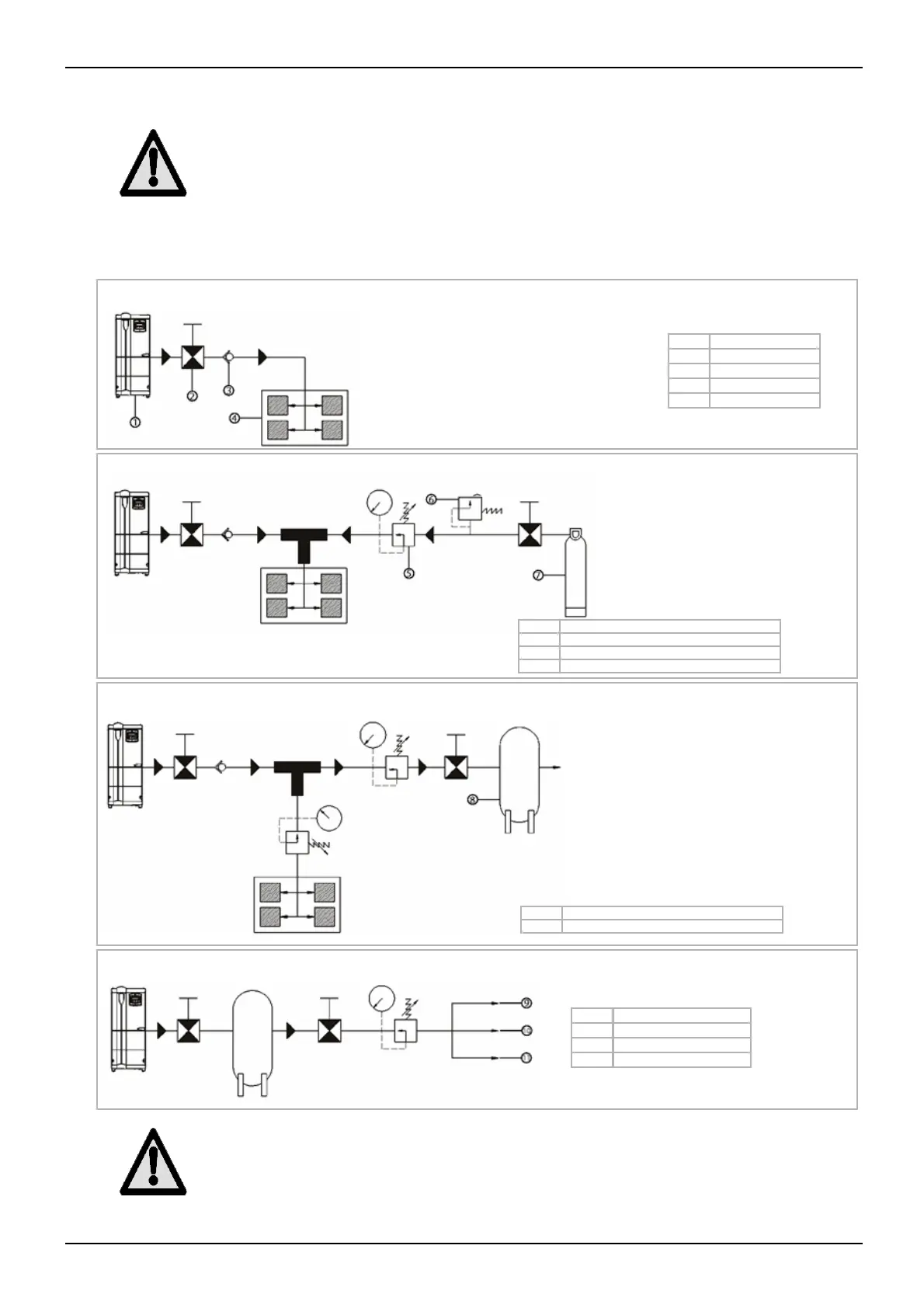

3.1 Empfohlene Systemanordnung
Vorsicht
Die Leitungslänge zwischen dem Generatorausgang und der Anwendung darf nicht über 10 m betragen.
Grundanordnung
Nr. Beschreibung
1 Generator
2 Absperrventil
3 Rückschlagventil
4 Instrument(e)
Anordnung mit Reserveversorgung
Nr. Beschreibung
5 Druckregler
6 Druckablassventil
7 Reserveflasche
Installation für dauerhaften und zyklischen Bedarf
Nr. Beschreibung
8 Speicherbehälter für erzeugtes Gas
Installation für zyklischen Bedarf
Nr. Beschreibung
9 Probenverlust
10 Dunstabzug
11 Handschuhfach
