G1 - G9
49
3. Schließen Sie den Lufteingangsanschluss des Generators (nur Ausführung 0) an mit Kupfer- oder Nylonleitungen eine geeignete
Druckluftzufuhr an. Die Luftqualität muss die Anforderungen von ISO 8573.1:2001, Klasse 2.-.1 erfüllen, und der Druck darf 9 bar
nicht übersteigen.

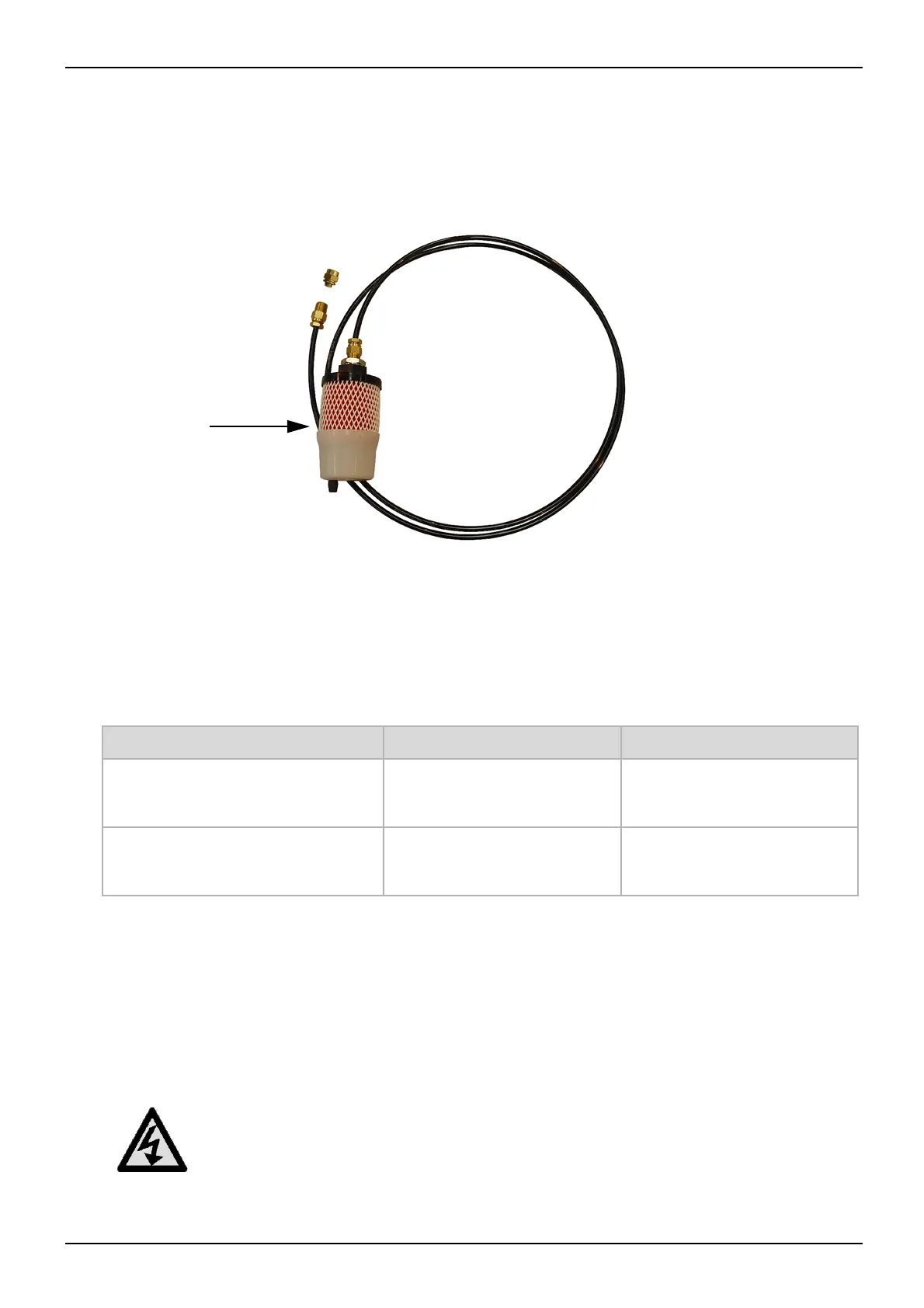

4. Der Mist-X-Ablass muss an den Entwässer
ungsausgangsanschluss angeschlossen werden (nur G4-Modelle). Empfehlenswert ist,
den Dämpfer in einen geeigneten Behälter oder Abfluss zu legen, da
mit der Dunst sicher aufgenommen wird.
5. Alle Leitungen und externen Elemente des Generators müssen für die Anwendung geeignet und mindestens für den maximalen
Betriebsdruck des Generators ausgelegt sein. Zum Anschluss der Gasauslässe an das Anwendungsinstrument sollten Kupfer- oder
Edelstahlleitungen verwendet, deren Abmessungen Tabelle 3.3 entsprechen. Diese Leitungen müssen entsprechend befestigt werden,
um Beschädigungen und Undichtheiten im System zu vermeiden.
Installationskits
Beschreibung dh-Teilenr. Inhalt
1
1/8" N2-LAB Anschlussteile
Basiszubehörkit
606272372
Kugelventil 1/4" BSP (x1)
1/4" Rückschlagventil (x1)
Reduzierstück 1/4"-1/8" BSP (x4)
Adapter 1/8" BSP M 1/8" OD (x4)
2
¼" N2-LAB Anschlussteile
Basiszubeh
örkit
606272378
Kugelventil 1/4" BSP (x1)
1/4" Rückschlagventil (x1)
Reduzierstück 1/4"-1/8" BSP (x4)
Adapter 1/8" BSP M 1/4" OD (x4)
3.3 Elektrische Installation
Stecken Sie das entsprechende mitgelieferte Netzkabel in die IEC320-Buchse an der Rückseite des Generators ein, und schließen Sie es
an die Stromversorgung an.
Wenn Sie ein anderes als das mitgelieferte Netzkabe
l zum Anschluss des Geräts an die Stromversorgung verwenden, stellen Sie sicher,
dass es für die Anwendung entsprechend ausgelegt ist und die lokalen und nationalen Vorschriften erfüllt.
Warnung
Das Gerät muss über das Netzkabel an eine Erdung angeschlossen werden.
MIST-X
