G1 - G9
86

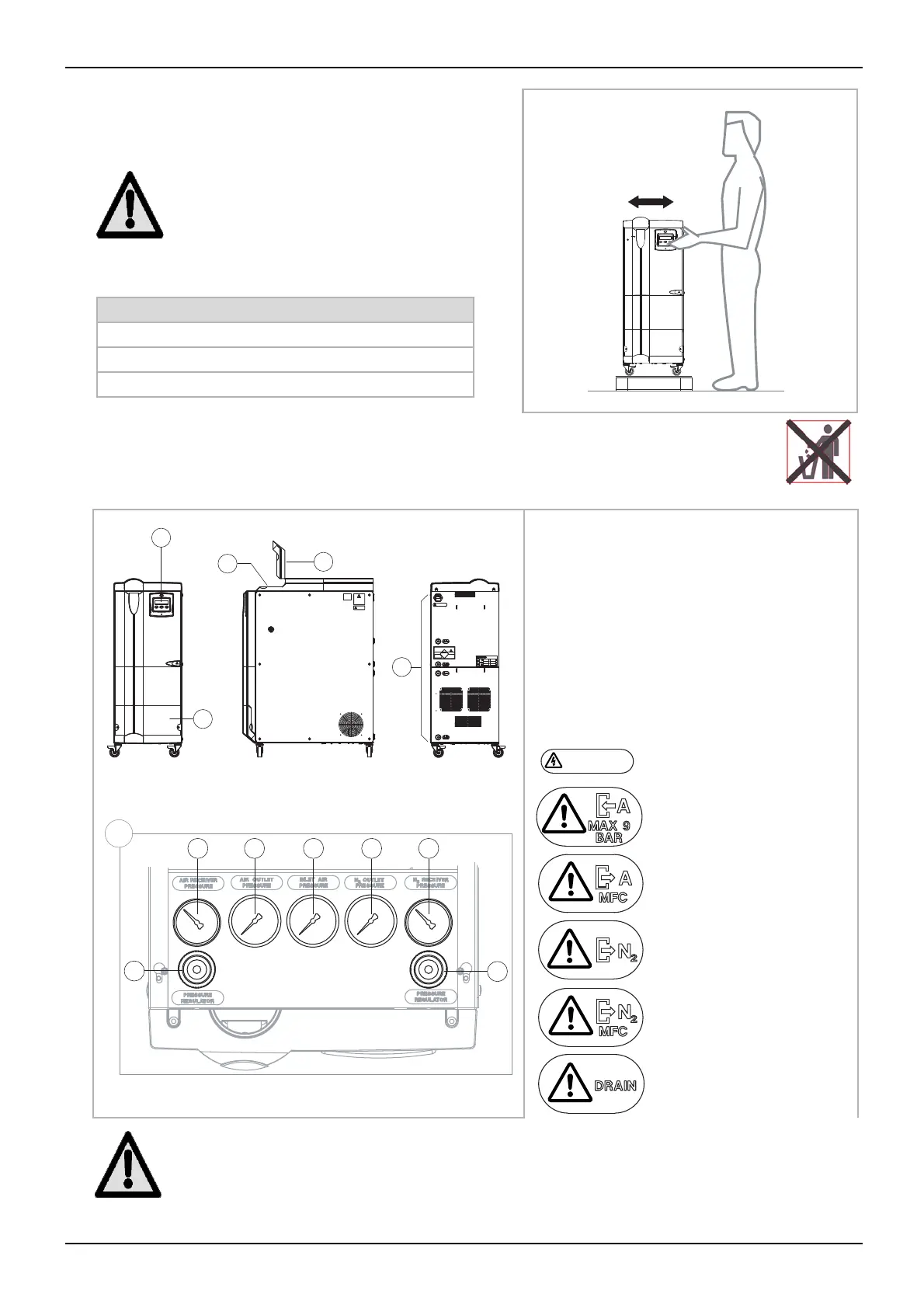

2.2 Desembalaje del generador
DOMNICK HUNTER LTD.
Retire el equipo de su embalaje como se muestra a continuación
y compruebe que no se ha dañado en el transporte.
Advertencia
Este generador es muy pesado y no debe elevarse
manualmente.
Los siguientes accesorios se han incluido con su
equipo:
Descripción
Kit de drenaje MIST-X (solo para modelos G4)
Accesorios Swagelok
Cables de la red eléctrica
Si faltara cualquier accesor
io o estuviera dañado, póngase en contacto con la
oficina de domnick hunter.
2.3 Introducción del equipo
nn
DOMNICK HUNTER LTD.DOMNICK HUNTER LTD.
DANGERDANGER
DISCONNECT THE DISCONNECT THE
MAINS SUPPLY BEFOREMAINS SUPPLY BEFORE
REMOVING THIS COVERREMOVING THIS COVER
DISCONNECT THE DISCONNECT THE
MAINS SUPPLY BEFOREMAINS SUPPLY BEFORE
REMOVING THIS COVERREMOVING THIS COVER
LIVE TERMINALSLIVE TERMINALS
ENCLOSED ENCLOSED
WARNINGWARNING
GENERATOR MUST BE SHUTGENERATOR MUST BE SHUT
DOWN AND DEPRESSURISEDDOWN AND DEPRESSURISED
BEFORE PERFORMING BEFORE PERFORMING
ANY MAINTENANCE ANY MAINTENANCE
(REFER TO MANUAL) (REFER TO MANUAL)
WARNINGWARNING
USE ONLY WITH USE ONLY WITH
EQUIPMENT COMPATIBLEEQUIPMENT COMPATIBLE
WITH THIS PRESSURE WITH THIS PRESSURE
MAX PRESSUREMAX PRESSURE
10barg(145psi)10barg(145psi)
NITROXNITROX
DO NOT BREATHEDO NOT BREATHE
NITROGEN (N2)NITROGEN (N2)
NON-FLAMMABLENON-FLAMMABLE
COMPRESSED COMPRESSED
GAS GAS
230V.AC230V.AC
FUSEFUSE
2A"T"HBC2A"T"HBC
5x20mm5x20mm
LISTEDLISTED
PROCESS CONTROLPROCESS CONTROL
EQUIPMENT 2SD7EQUIPMENT 2SD7
Dukesway, Team Valley Trading Estate, Dukesway, Team Valley Trading Estate,
Gateshead, Tyne and Wear, England NE11 0PZGateshead, Tyne and Wear, England NE11 0PZ
Tel.+44(0)191 4029000 Fax.+44(0)191 4971216Tel.+44(0)191 4029000 Fax.+44(0)191 4971216
1
4
2
3
5
Tecla:
1 Controlador
2 Compuerta inferior de mantenimiento
3 Compuerta superior de mantenimiento
4 Manómetros y reguladores (donde estén acoplados)
a Regulador de presión de aire
b Manómetro receptor de aire
c Manómetro de salida de aire
d Manómetro de aire de entrada
e Manómetro de salida de N2
f Manómetro del receptor de N2
g Regulador de presión de N2
5 Conexiones de entrada / salida
230V.AC
FUSE
2A T HBC
5x20mm
Entrada de la fuente de alimentación
(La etiqueta indica la fuente de
tensión y la califica
ción del fusible)
4a
4b
4c
4d
4e
4f
4g
4
Puerto de entrada de aire
(Todos los generadores de
la opción 0)
Salida de aire del MFC
(Solo para modelos G6, G7,
G8 y G9)
Salida de control del flujo másico
(Todos los modelos excepto el
G8 y G9)
Puerto de salida de N2
(Solo los modelos G4)
Drenaje
(Solo los modelos G4)
Precaución
Debe permitirse que el generador G4 funcione y fluya hasta la atmósfera a través de la salida de N2. Siempre se debe
utilizar un controlador de flujo másico externo y ajustar el flujo de salida máximo del generador.
