G1 - G9
70
4. Fonctionnement de l’équipement

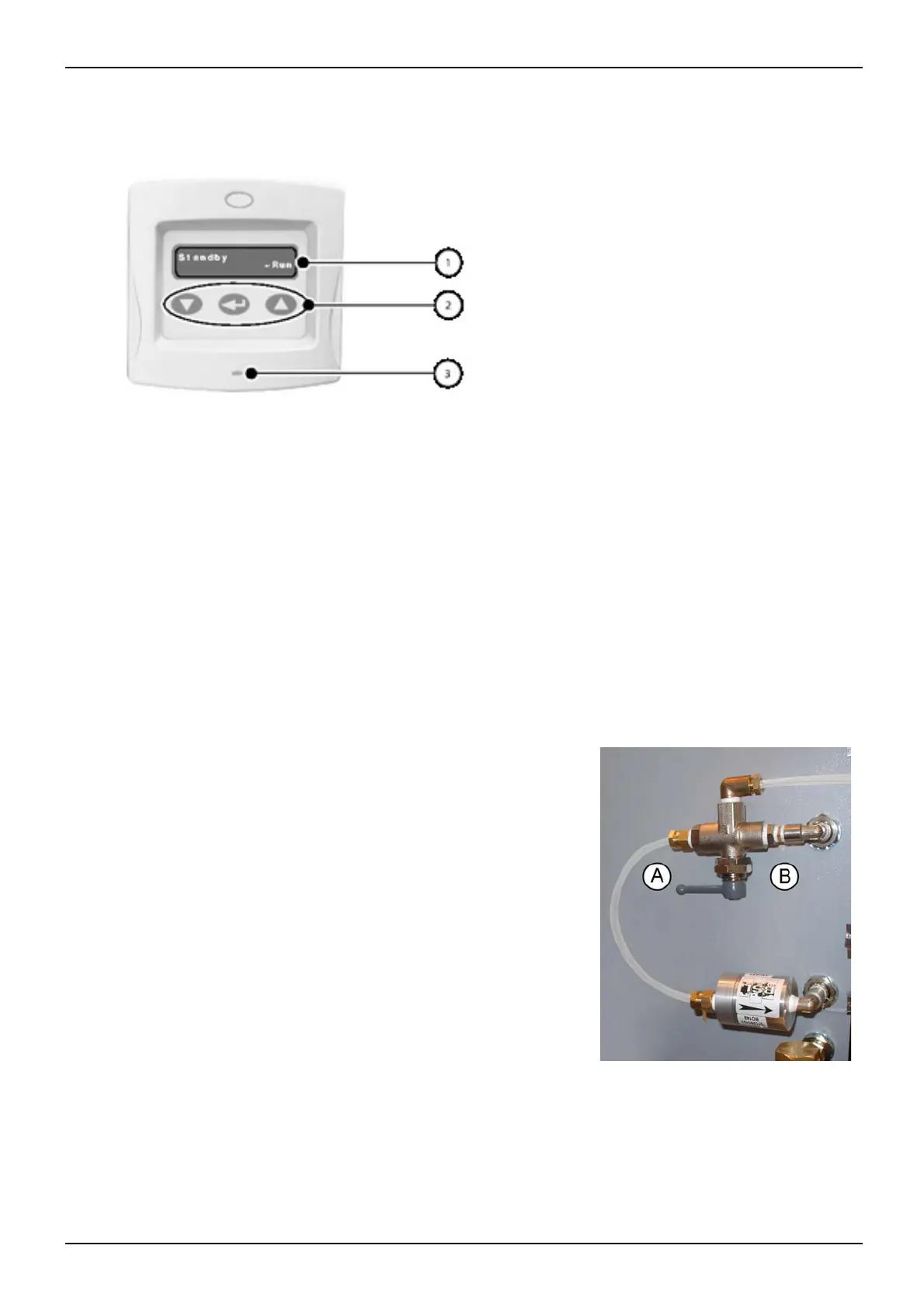

4.1 Aperçu des commandes
1. Affichage du menu sur une ligne de dimension 16x2.
2. Pavé numérique de commande pour la navigation dans
le menu et le fonctionnement du générateur.
3. Indicateur tricolore de contrôle du système
Indicateur Statut du générateur
Vert / Rouge - Cycle du générateur
Ambre - Mode veille
4.2 Démarrage du générateur
Avant de raccorder le générateur à l’alimentation électrique, s’assurer que tous les raccords ont été retirés des sorties de gaz situées
à l’arrière du générateur.
Sur les modèles G4, le régulateur de débit massiqu
e intégral doit être configuré de manière à ce que le gaz soit dirigé vers la sortie du
régulateur de débit massique N
2
. Le générateur n’atteindra pas de degré de pureté si le gaz se répand dans l’atmosphère par la sortie N
2
.
Une fois que le régulateur de débit massique a été configuré, insérer un robinet à bille dans la sortie du régulateur de débit massique N
2
et le laisser en position ouverte.
Configuration du régulateur de débit massique.
1. Enlever le panneau latéral du générateur.
Le régulateur de débit massique et le bloc
de la soupape de dérivation sont
situés juste derrière la sortie du régulateur de débit massique N
2
.
2. Faire tourner la soupape de dérivation dans la position désirée
, comme
indiqué :
La position (A) dirige le gaz à travers le
régulateur de débit massique vers
la sortie du régulateur de débit massique N
2
.
La position (B) dirige le gaz directement vers la sortie du régulateur de débit
massique N
2
, plaçant donc le régulateur de débit massique en dérivation.
3. Remettre le panneau latéral du générateur.
