G1 - G9
87
3. Instalación y puesta en servicio
Advertencia
Solo el personal formado, cualificado, y aprobado por domnick hunter debe llevar a cabo los procedimientos de puesta
en servicio y mantenimiento.

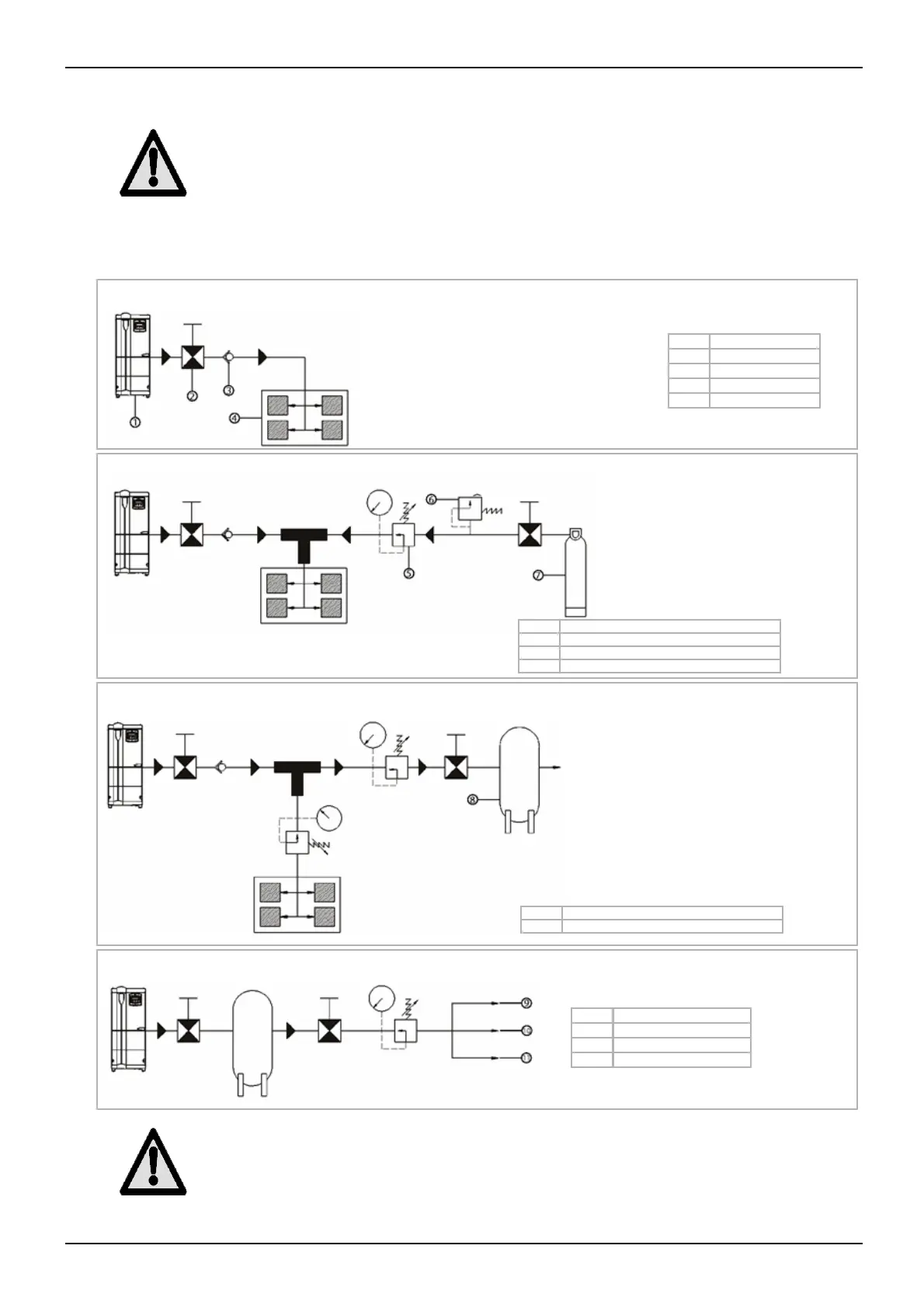

3.1 Diseño recomendado del sistema
Precaución
La longitud de los tubos entre la aplicación y la salida del generador no debe superar los 10 m.
Diseño básico
Ref. Descripción
1 Generador
2 Válvula de corte
3 Válvula sin retorno
4 Instrumento(s)
Instalación con la fuente de reserva
Ref. Descripción
5 Regulador de presión
6 Válvula de escape de presión
7 Cilindro de reserva
Instalación para demanda cíclica y fija
Ref. Descripción
8 Contenedor de almacenamiento del gas generado
Instalación para demanda cíclica
Ref. Descripción
9 Evaporación de muestra
10 Campana de humos
11 Caja de guantes
