Parker G1 - Installation Mécanique

G1 - G9
68

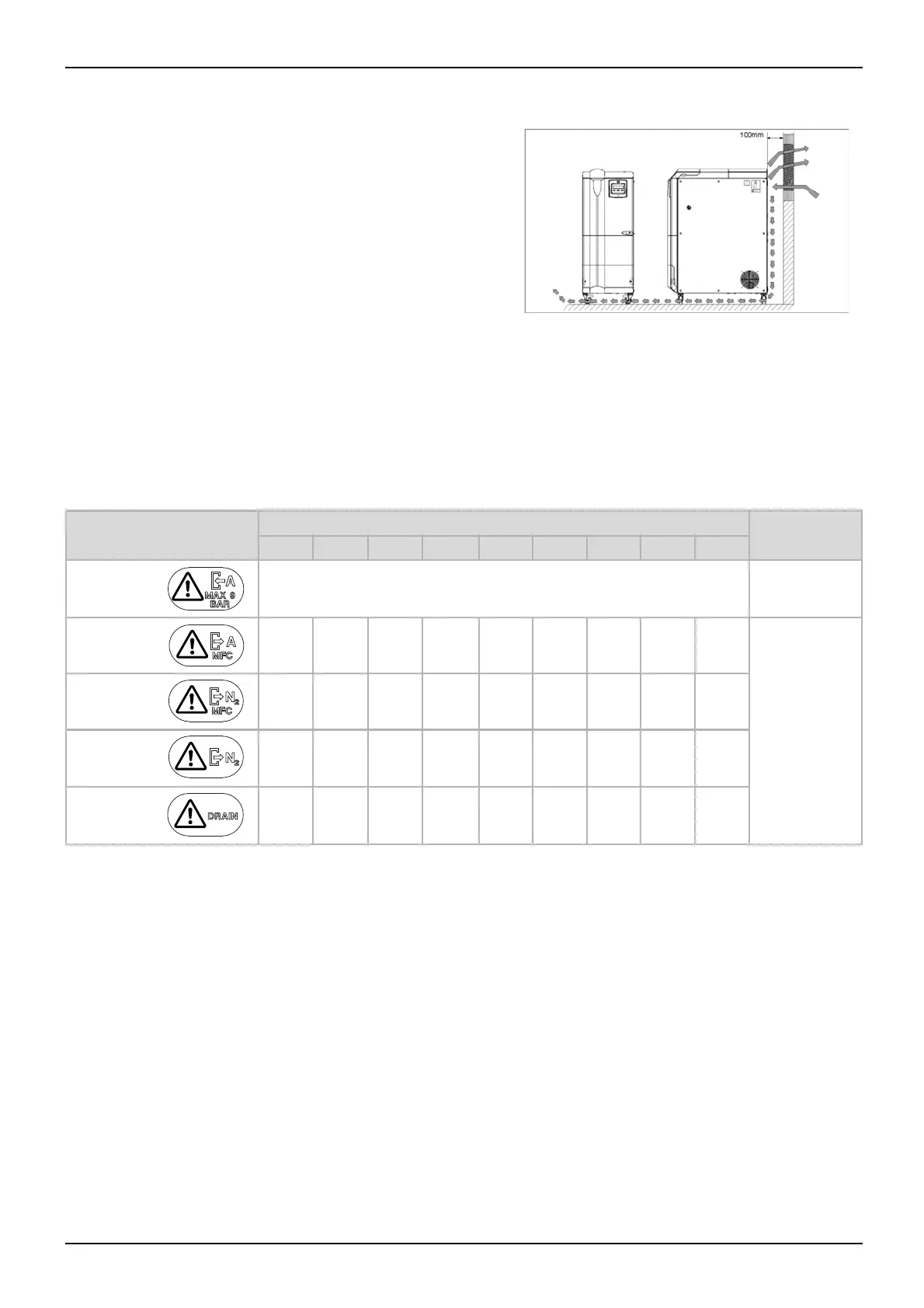

3.2 Installation mécanique
1. Le générateur doit être placé à l’intérieur, sur une surface plane et à
l’abri de la lumière directe du soleil, de l’humidité et de la poussière
(voir section 2.1 de ce manuel d’utilisation pour les spécifica
tions
relatives à l’environnement des générateurs).

Placer le générateur aussi prêt que
possible de l’application tout en
laissant suffisamment d’espace pour la ventilation et l’accès, comme
indiqué.

NE PAS placer le générateur de manière à ce qu’il soit
difficile de le
mettre en service ou de le débrancher.
2. Identifier les orifices de raccordement à l’arrière du générateur, en
lever les bouchons d’obturation et insérer les raccords Swagelok
fournis. Les configurations des orifices d’entrée/de sortie pour chaque modèle sont indiquées dans le tableau 3.3.

Le générateur G4 est réglé en usine pour délivrer le gaz à la sor
tie du régulateur de débit massique N2. S’il est prévu de l’intégrer dans
un système avec régulateur externe de débit massique (c’est-à-dire autonome ou incorporé à l’équipement d’application), le générateur
doit être reconfiguré de manière à ce que son régulateur de débit massique intégral soit dérivé. Après reconfiguration du générateur,
le gaz est délivré à la sortie N2.

NE PAS reconfigurer le générateur à ce stade : le régulateur d
e débit massique intégral doit être utilisé pour atteindre le degré de
pureté spécifié. Insérer un robinet à bille dans la sortie du régulateur de débit massique N2 et laissez en position ouverte.
Raccord
Taille du raccord (BSP)
Matériau du
tube
G1 G2 G3 G4 G5 G6 G7 G8 G9

Air Inlet
1/4"
(Option 0 uniquement)
Cuivre ou nylon
Sortie du régula-
teur de débit
massique d’air
1/8" 1/4" 1/8" 1/8"
Cuivre ou acier
inoxydable
Sortie du régula-
teur de débit
massique N
2
1/8" 1/4" 1/4" 1/4" 1/8" 1/8" 1/4"

Sortie N
2
1/4"

Sortie
d’évacuation
1/8"-1/4"
* Le générateur G4 possède deux sorties d’azote qui ne peuv
ent pas être utilisées simultanément.
Tableau 3.3
