Parker G1 - Aperçu de Léquipement; Déballage du Générateur

G1 - G9
66

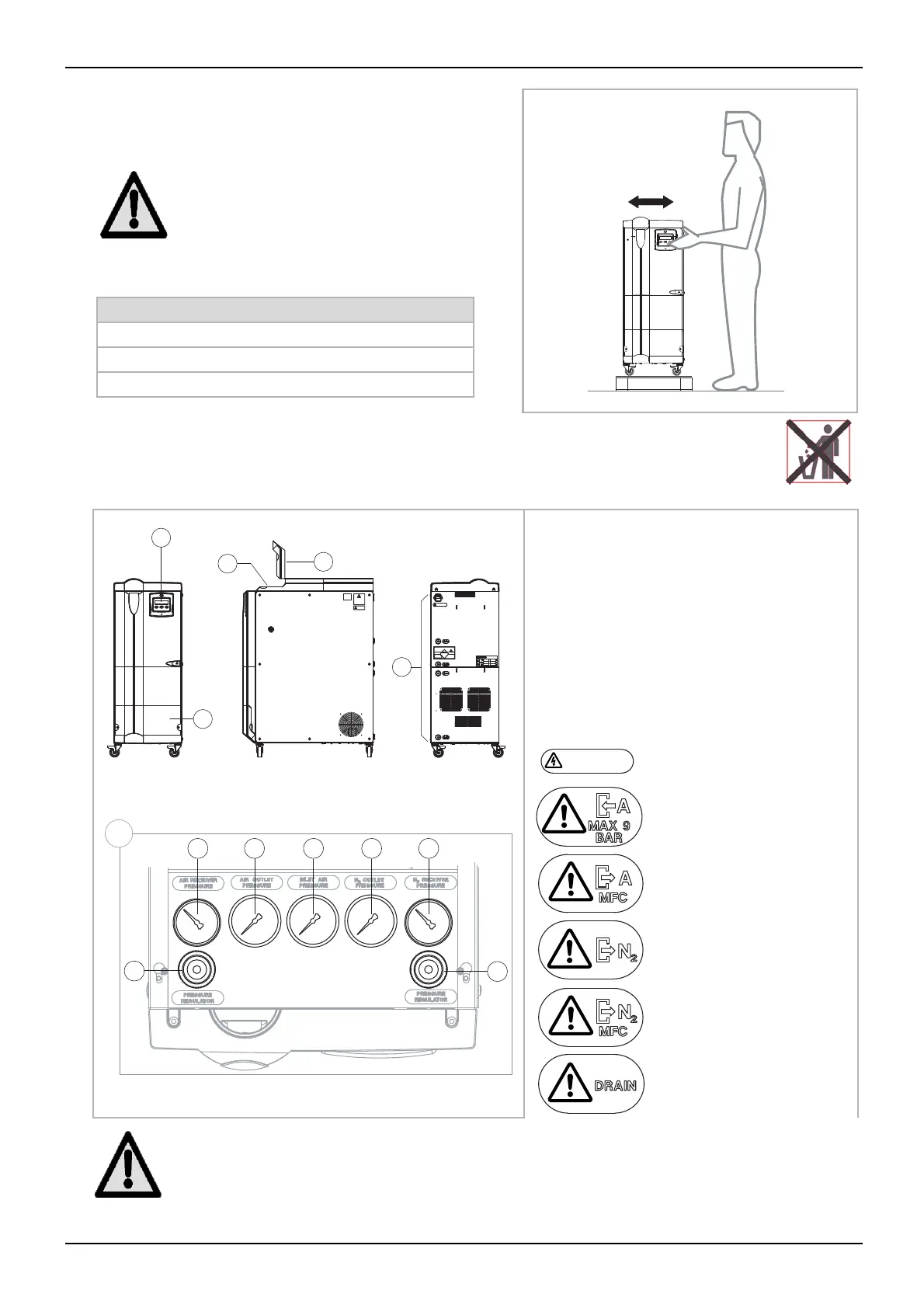

2.2 Déballage du générateur
DOMNICK HUNTER LTD.
Sortir l’équipement de son emballage comme indiqué ci-dessous et vérifier
qu’il n’a pas été endommagé pendant le transport.
Avertissement
Ce générateur est lourd et ne doit pas être soulevé
à la main.
Les éléments suivants ont été in
clus avec votre équipement :
Description
Kit d’évacuation MIST-X (modèles G4 uniquement)
Raccords Swagelok
Câbles d’alimentation secteur
Si des éléments sont manquants o
u endommagés, veuillez contacter
votre bureau local d
omnick hunter.
2.3 Aperçu de l’équipement
nn
DOMNICK HUNTER LTD.DOMNICK HUNTER LTD.
DANGERDANGER
DISCONNECT THE DISCONNECT THE
MAINS SUPPLY BEFOREMAINS SUPPLY BEFORE
REMOVING THIS COVERREMOVING THIS COVER
DISCONNECT THE DISCONNECT THE
MAINS SUPPLY BEFOREMAINS SUPPLY BEFORE
REMOVING THIS COVERREMOVING THIS COVER
LIVE TERMINALSLIVE TERMINALS
ENCLOSED ENCLOSED
WARNINGWARNING
GENERATOR MUST BE SHUTGENERATOR MUST BE SHUT
DOWN AND DEPRESSURISEDDOWN AND DEPRESSURISED
BEFORE PERFORMING BEFORE PERFORMING
ANY MAINTENANCE ANY MAINTENANCE
(REFER TO MANUAL) (REFER TO MANUAL)
WARNINGWARNING
USE ONLY WITH USE ONLY WITH
EQUIPMENT COMPATIBLEEQUIPMENT COMPATIBLE
WITH THIS PRESSURE WITH THIS PRESSURE
MAX PRESSUREMAX PRESSURE
10barg(145psi)10barg(145psi)
NITROXNITROX
DO NOT BREATHEDO NOT BREATHE
NITROGEN (N2)NITROGEN (N2)
NON-FLAMMABLENON-FLAMMABLE
COMPRESSED COMPRESSED
GAS GAS
230V.AC230V.AC
FUSEFUSE
2A"T"HBC2A"T"HBC
5x20mm5x20mm
LISTEDLISTED
PROCESS CONTROLPROCESS CONTROL
EQUIPMENT 2SD7EQUIPMENT 2SD7
Dukesway, Team Valley Trading Estate, Dukesway, Team Valley Trading Estate,
Gateshead, Tyne and Wear, England NE11 0PZGateshead, Tyne and Wear, England NE11 0PZ
Tel.+44(0)191 4029000 Fax.+44(0)191 4971216Tel.+44(0)191 4029000 Fax.+44(0)191 4971216
1
4
2
3
5
Légende :
1 Contrôleur
2 Guichet inférieur
3 Guichet supérieur
4 Manomètres et régulateurs de pression (si installés)
a Régulateur de pression d’air
b Manomètre du réservoir d’air
c Manomètre de sortie d’air
d Manomètre d’entrée d’air
e Manomètre de sortie N2
f Manomètre du réservoir N2
g Régulateur de pression N2
5 Raccords d’entrée/de sortie
230V.AC
FUSE
2A T HBC
5x20mm
Entrée d’alimentation électrique
(l’étiquette indique la tension
d’alimentat
ion et le calibre du fusible)
4a
4b
4c
4d
4e
4f
4g
4

Orifice d’entrée d’air (tous les
générateurs avec option 0)

Sortie du régulateur de débit
massique d’air (modèles
G6, G7, G8
et G9 uniquement)

Sortie du régulateur de débit
massique (tous les modèles sauf
G8 et G9)

Orifice* de sortie N
2
(modèles G4
uniquement)

Evacuation (modèles G4
uniquement)
Attention
Le générateur G4 ne doit pas être évacué et répandu dans l’atmosphère par l’orifice N2. 
Un régulateur externe de débit massique doit toujours être utilisé et réglé sur le flux de sor
tie maximum du générateur.
