3. Installation et mise en service
Avertissement
Seul le personnel dûment formé, qualifié et agréé par domnick hunter doit exécuter les procédures de mise en
service, d’entretien et de réparation.

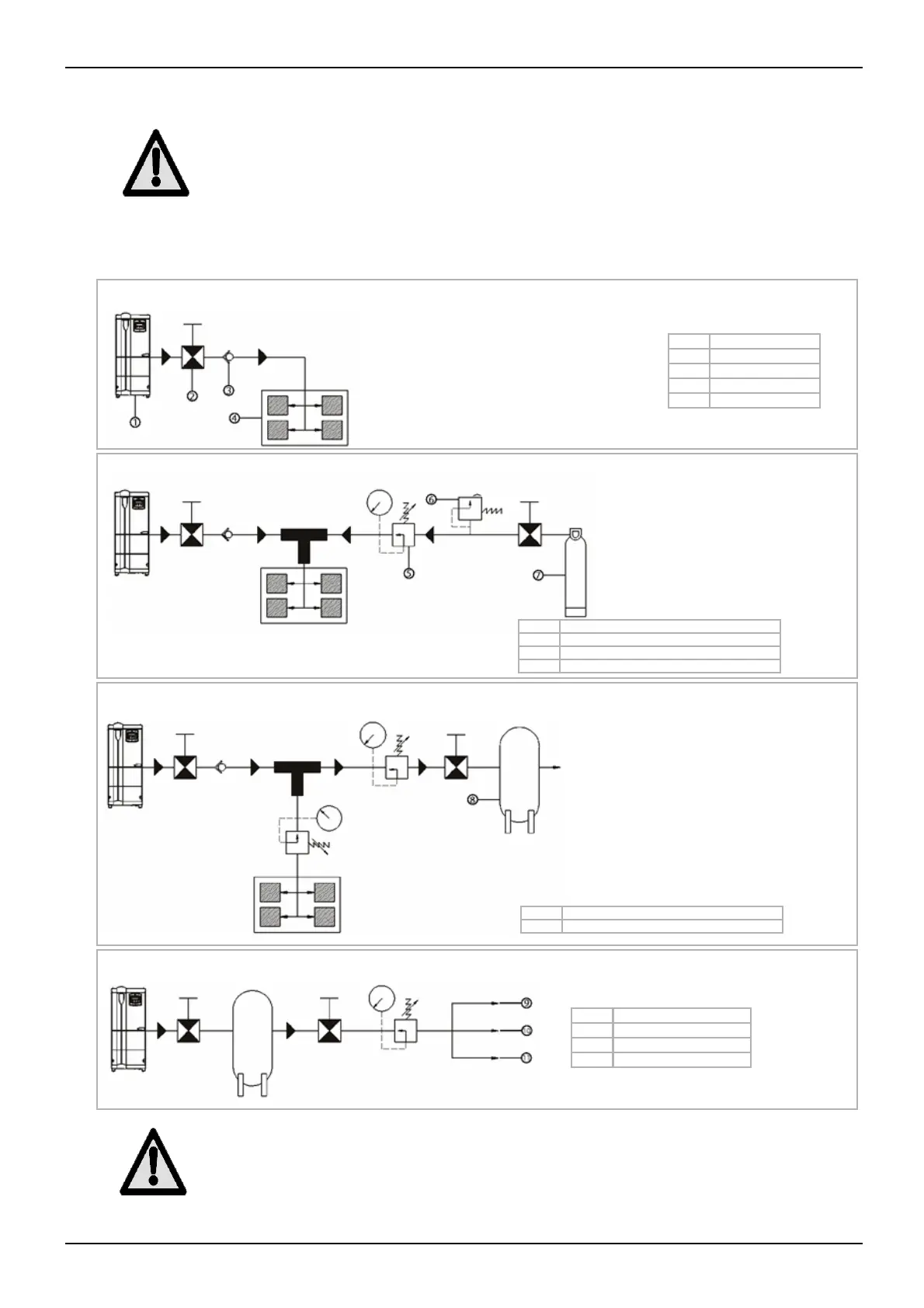

3.1 Topologie du système recommandée
Attention
La longueur de tubage entre la sortie du générateur et l’application ne doit pas excéder les 10 m.
Topologie de base
Réf Description
1 Générateur
2 Soupape d’arrêt
3 Clapet de non retour
4Outil(s)
Installation avec alimentation de réserve
Réf Description
5 Régulateur de pression
6 Soupape de surpression de sûreté
7 Cylindre de réserve
Installation pour demande régulière et cyclique
Ref Description
8 Cuve de stockage pour gaz généré
Demande cyclique de l’installation
Ref Description
9 Evaporation d’échantillon
10 Hotte fermée
11 Boîte à gants
