Parker G1 - Aanbevolen Systeemlayout; Installatie en Inbedrijfneming

G1 - G9
27
3. Installatie en inbedrijfneming
Waarschuwing
Enkel personeel met de juiste opleiding, dat bevoegd en gediplomeerd is, en bovendien de goedkeuring
van domnick hunter heeft gekregen, mag dit apparaat installeren en onderhouden.

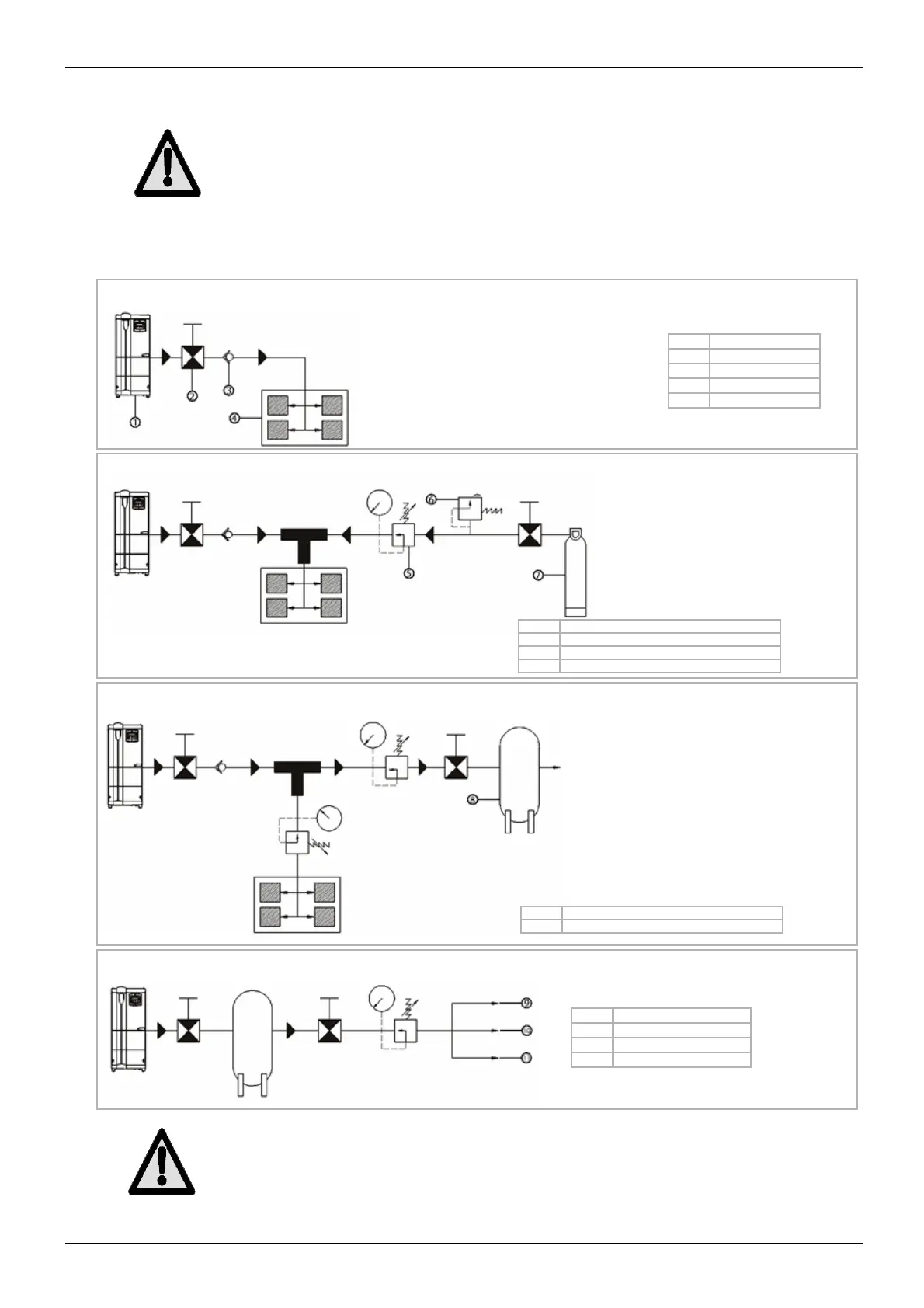

3.1 Aanbevolen systeemlayout
Voorzichtig
De lengte van het buismateriaal tussen de uitlaat van de generator en de toepassing mag niet meer zijn dan 10m.
Basislayout
Ref Beschrijving
1 Generator
2 Afsluitventiel
3 Eenrichtingsventiel
4 Apparaat/Apparaten
Installatie met noodtoevoer
Ref Beschrijving
5 Drukregelaar
6 Gesloten veiligheidsklep
7 Reservegasfles
Installatie voor constante en cyclische vaag
Ref Beschrijving
8 Opslagvat voor gegenereerd gas
Installatie voor cyclische vraag
Ref Beschrijving
9 Staal van verdamping
10 Zuurkast
11 Handschoenenkastje
