3. Conecte el puerto de entrada de aire del generador (solo opción 0) a una fuente de aire comprimido utilizando tubos de cobre o nailon.
La calidad del aire debe cumplir los requisitos de la ISO 8573.1:2001, Clase 2.-.1 y no debe superar 9 Bar.
4. El extractor Mist-X debe conectarse al puerto de salida de drenaje (solo para los modelos G4). Se recomienda colocar el silenciador en
un contenedor o en un elemento de drenaje adecuado de tal forma que la emisión de vapor se contenga de forma segura.
5. Todos los tubos y componentes externos hasta el generador deben ser los adecuados para la aplicación y deben analizarse al menos
con la presión de funcionamiento máxima del generador. Deben utilizarse los tubos de cobre y acero inoxidable para conectar las
salidas de gas hasta el instrumento de aplicación y se deben dimensionar de acuerdo con la tabla 3.3. Estos tubos deben sostenerse
adecuadamente para evitar daños y fugas en el sistema.
Kits de instalación
Descripción dh Parte Nº: Contenidos
1
Acopladores básicos N2 LAB de 1/8"
Kit de accesorios
606272372
Válvula de escape de 1/4" BSP (x1)
Válvula sin retorno de 1/4" (x1) 
Reductor de 1/4" - 1/8" BSP (x4) 
Adaptador de 1/8" BSP M 1/8" OD (x4)
2
Kit de accesorios básicos de
aco
plamiento 1/4" N2 LAB
606272378
Válvula de escape de 1/4" BSP (x1)
Válvula sin retorno de 1/4" (x1) 
Reductor de 1/4" - 1/8" BSP (x4) 
Adaptador de 1/8" BSP M 1/4" OD (x4)
3.3 Instalación eléctrica
Acople el cable adecuado de la red eléctrica suministrado para el conector IEC 320 situado en la parte posterior del generador y conéctelo
a la fuente de alimentación.
Si se utiliza un cable diferente del suministr
ado para conectar el equipo a la fuente de alimentación, asegúrese de que es el adecuado para
la aplicación y está de acuerdo con la regulación de códigos nacionales y locales.
Advertencia
El equipo debe ponerse a tierra a través del cable de ajuste.

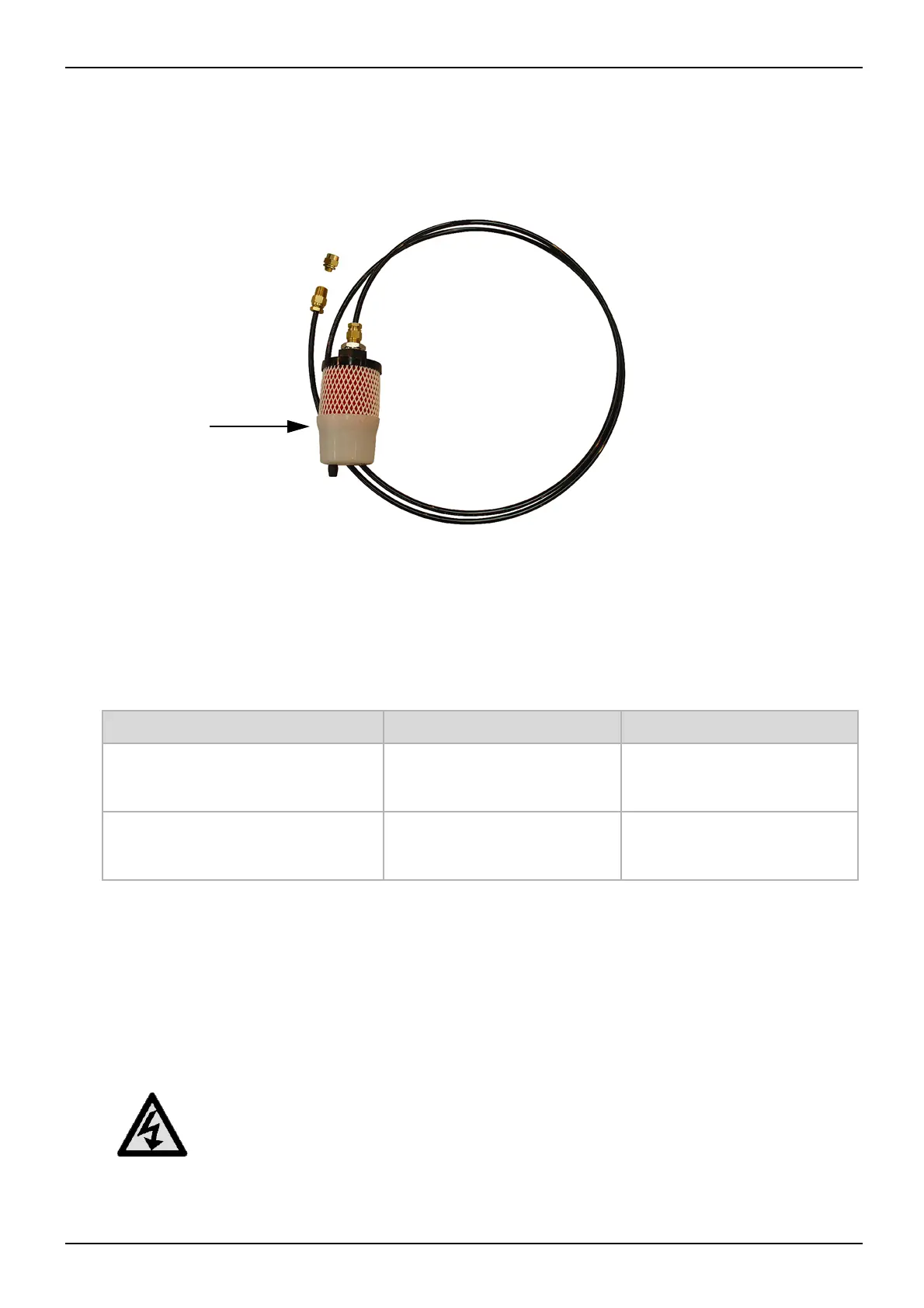

MIST-X
