4. Funcionamiento del equipo

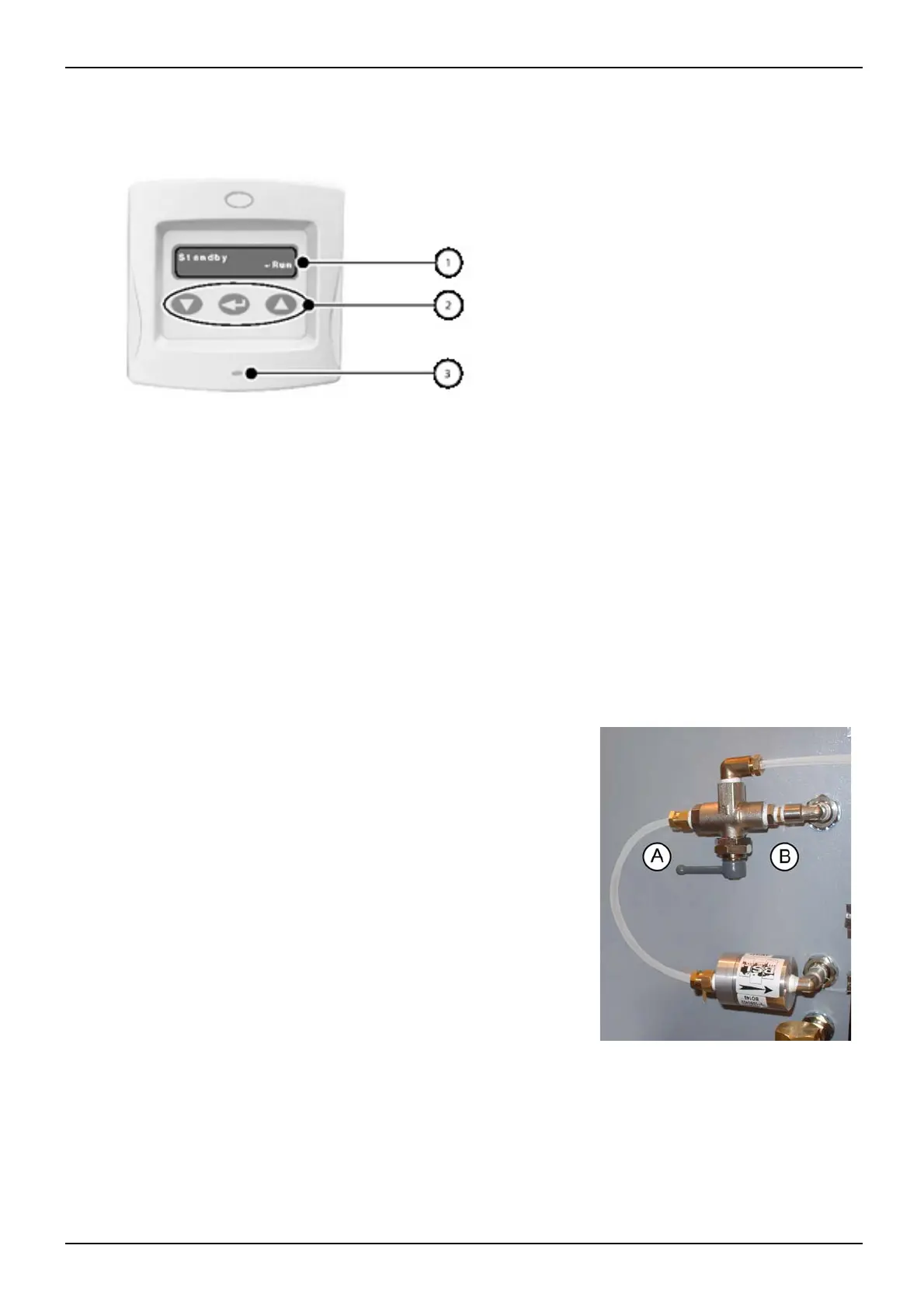

4.1 Presentación de los controles
1. Pantalla de menú línea 16x2.
2. Teclado de control utilizado para mo
verse por el menú y para el
funcionamiento del generador.
3. Indicador de tres colores de
comprobación del sistema.
Indicador Estado del generador
Verde / rojo - Ciclo del generador
Ámbar - Modo de espera
4.2 Arranque del generador
Antes de conectar el generador a la fuente de alimentación, asegúrese que se han retirado todas las conexiones de las salidas de gas en
la parte posterior del generador.
En los modelos G4, el controlador de flujo másico integral (MFC) debe configur
arse de tal forma que se dirija el gas a la salida de N2 del
MFC. El generador no alcanzará la pureza si el gas se escapa a la atmósfera a través de la salida N2. Una vez que se ha configurado el
MFC, ajuste una válvula de escape hasta la salida N2 del MFC y déjela abierta.
Configuración del controlador de flujo másico.
1. Retire el panel lateral del generador.
El conjunto del controlador de flujo másico (MFC) y
la válvula de derivación
se sitúan directamente detrás de la salida N2 del MFC.
2. Gire la manija de la válvula de derivación hasta la posición deseada como
se muestra a continuación:
La posición (A) dirige el gas a través de
l MFC hasta la salida N2 del MFC.
La posición (B) dirige el gas directamente
a la salida N2 y por lo tanto
deriva el MFC.
3. Sustituya el panel lateral del generador.
