Parker G1 - Installation Électrique

G1 - G9
69
3. Raccorder l’orifice d’entrée d’air du générateur (option 0 uniquement) à une alimentation adéquate en air comprimé au moyen d’un
tube en cuivre ou en nylon. La qualité de l’air doit être conforme à la norme ISO 8573.1:2001, Classe 2. - .1 et ne doit pas excéder
9 bar.

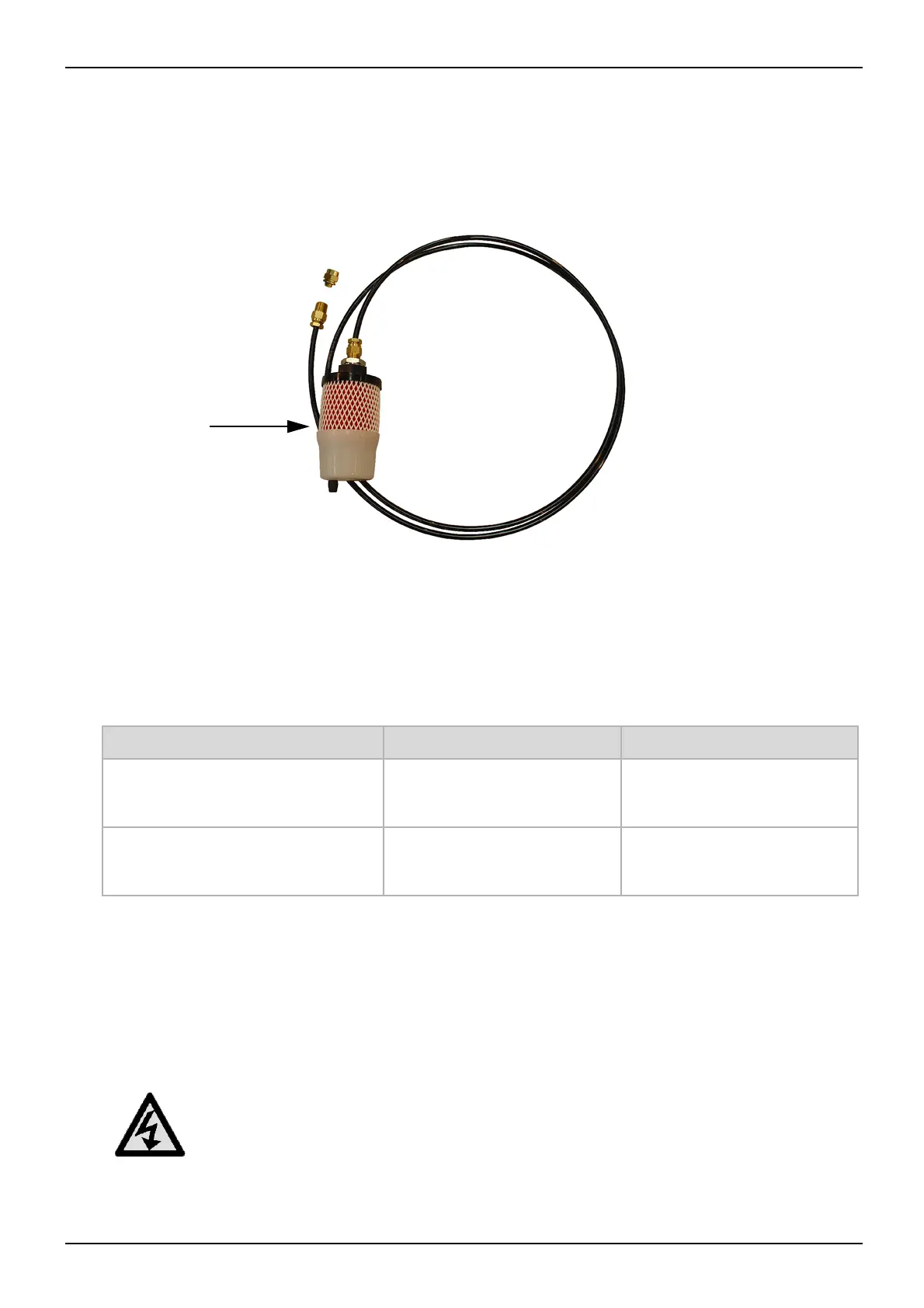

4. L’évacuation Mist-X doit être raccordée à l’or
ifice de sortie d’évacuation (modèle G4 uniquement). Il est recommandé que le silencieux
soit placé dans un conteneur ou un tuyau d’évacuation adéquat afin de contenir les vapeurs en toute sécurité.
5. La tuyauterie et tous les composants extérieurs au générateur doivent convenir à l’application et avoir une capacité nominale suffisante
pour gérer la pression de fonctionnement maximale du générateur. Des tubes en cuivre ou en acier inoxydable doivent être utilisés pour
raccorder les sorties de gaz à l’équipement d’application et être de taille conforme au tableau 3.3. Ces tubes doivent être pris en charge
de façon appropriée afin d’éviter des dommages et fuites dans le système.
Kits d’installation
Description Référence dh : Table des matières

1

Kit d’accessoires de base pour 
raccords LAB 1/8" N
2
606272372
Robinet à bille 1/4" BSP (x1)
Clapet de non retour 1/4" (x1)
Raccord réducteur 1/4" - 1/8" BSP (x4)
Adaptateur 1/8" BSP M 1/8" OD (x4)

2

Kit d’accessoires de base pour 
raccords LAB 1/4" N
2
606272378
Robinet à bille 1/4" BSP (x1)
Clapet de non retour 1/4" (x1)
Raccord réducteur 1/4" - 1/8" BSP (x4)
Adaptateur 1/8" BSP M 1/4" OD (x4)
3.3 Installation électrique
Raccorder le câble d’alimentation secteur fourni et approprié à la base IEC 320 située à l’arrière du générateur et à l’alimentation électrique.
Si un cordon amovible autre que celui fourni est utilisé pour r
accorder l’équipement à l’alimentation électrique, s’assurer qu’il convient
à l’application et qu’il est
conforme aux réglementations locales et nationales.
Avertissement
L’équipement doit être raccordé à la terre par le cordon amovible.
MIST-X
