部件名稱
04
中文
1 控制輸入端子
2 控制輸出端子
3 RS-232C 端子 （依原廠設定使用）
4 INPUT 3 （輸入 3）端子 （AUDIO）
5 INPUT 3 （輸入 3）端子 （VIDEO）
6 INPUT 3 （輸入 3）端子 （S-VIDEO）
7 MONITOR OUT( 監控輸出 ) 端子 ( 音頻 )
8 MONITOR OUT( 監控輸出 ) 端子 ( 視頻 )
9 天線輸入端子
10 SUB WOOFER 輸出 ( 副低音擴聲器 ) 端子
11 INPUT 2 （輸入 2）端子 （AUDIO）
12 INPUT 1 （輸入 1）端子 （AUDIO）
13 INPUT 1 （輸入 1）端子 (VIDEO）
14 INPUT 2 ( 輸入 2）端子 （VIDEO）
15 INPUT 1 （輸入 1）端子 （S-VIDEO）
16 INPUT 2 （輸入 2）端子 （S-VIDEO）
17 INPUT 1 （輸入 1）端子
( 視頻組： Y、C
B
/P
B
、C
R
/P
R
)
18 INPUT 2 （輸入 2）端子
( 視頻組： Y、 C
B
/P
B
、C
R
/P
R
)
19 INPUT 3 （輸入 3）端子 （HDMI）
20 系統連接線端子 （黑色）
21 系統連接線端子 （白色）
22 AC IN （交流電源插口）端子
IN OUT
CONTROL
ANT IN
SUB
WOOFER
INPUT 3
INPUT 2
SERVICE ONLY
S-VIDEOVIDEO
YC
B/PB CR/PR
R-AUDIO-L
INPUT 1
COMPONENT VIDEO
MONITOR OUT
VIDEOR-AUDIO-L
INPUT 3
HDMI
BLACK WHITE
AC IN
SYSTEM CABLE
1
9 12 13 14 15 16 17 18 19 20 21 2210 11
2 3 4 5 6 7 8

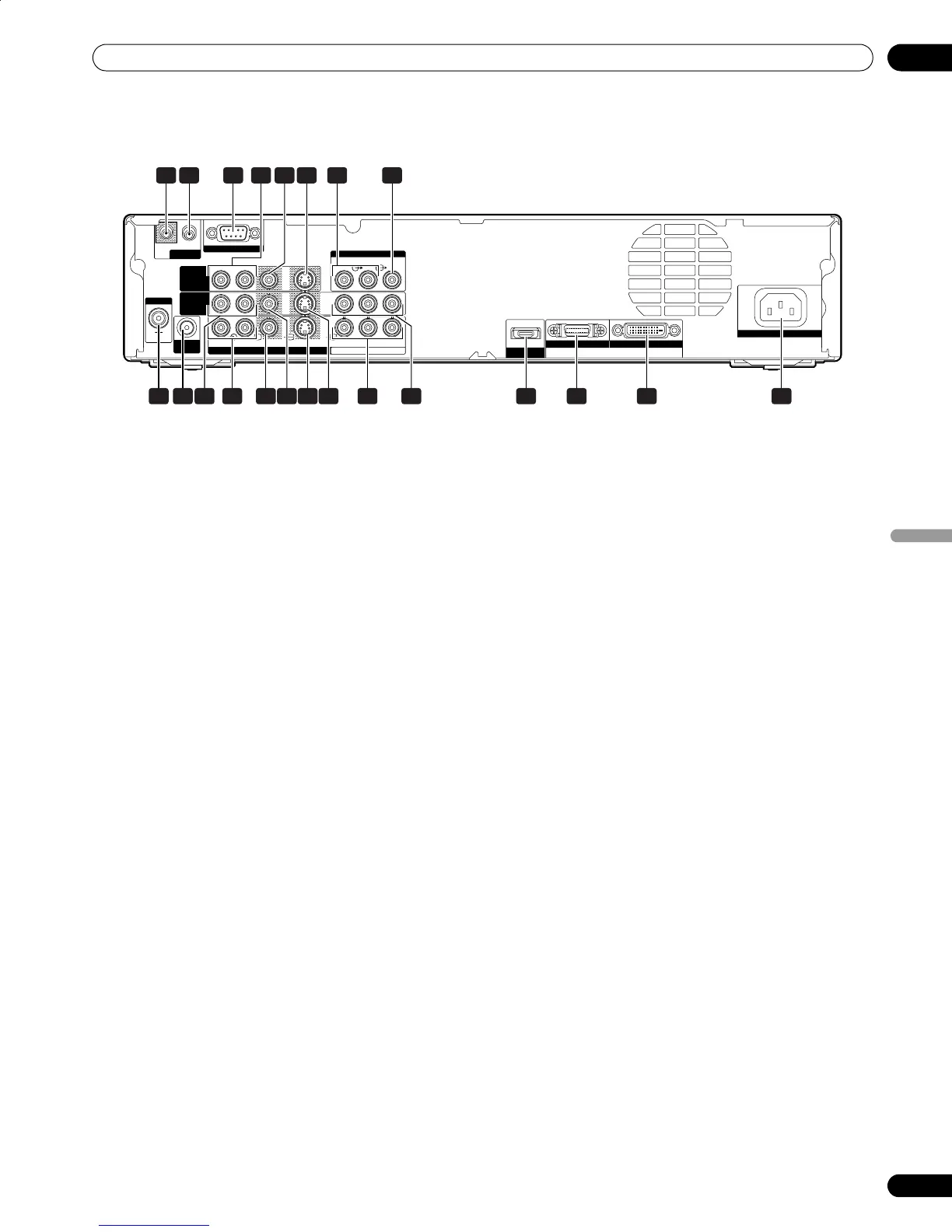

後視圖
