Pioneer pdp-506hdg

20
ChH
準備
05

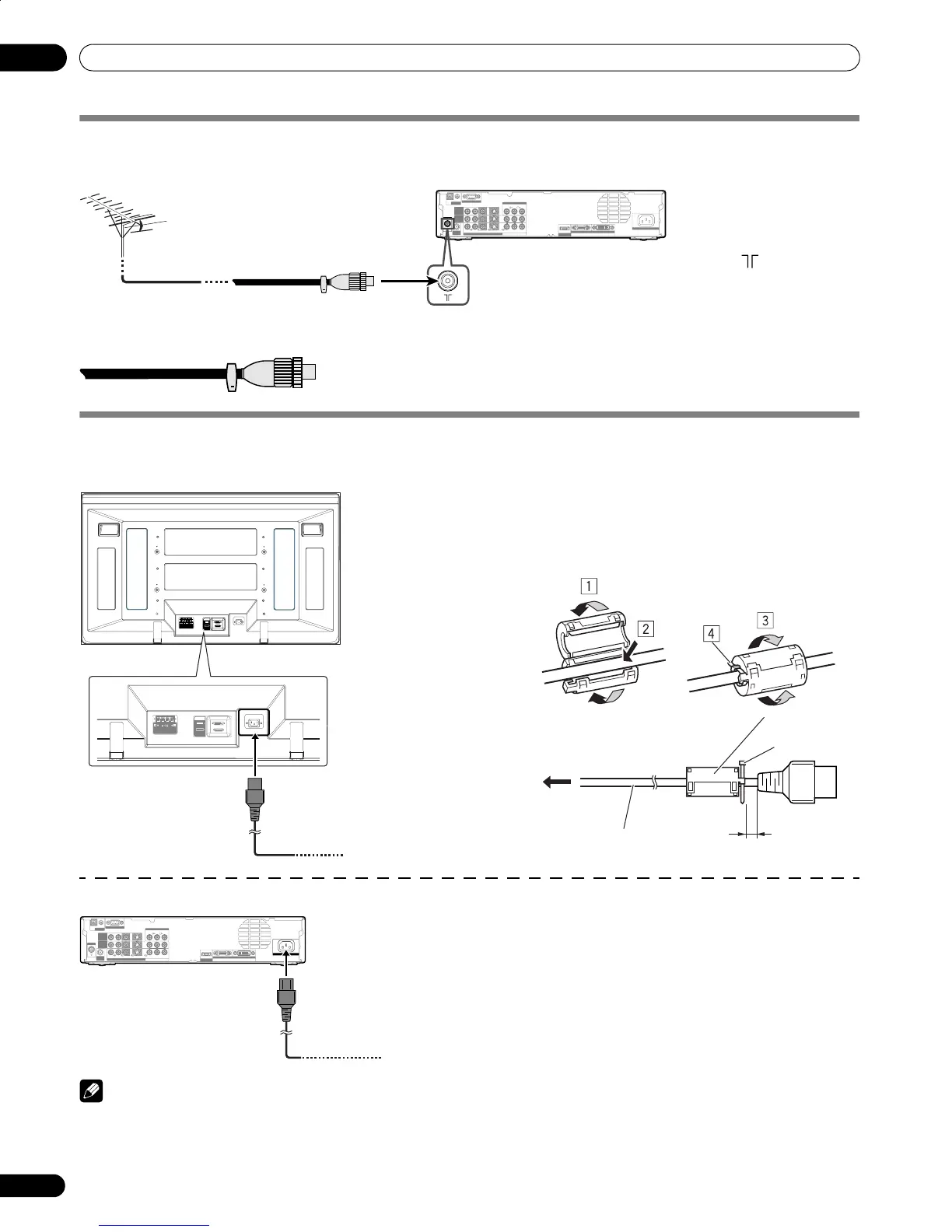

連接天線
為能享受更清晰的電視圖像，請使用室外天線。以下將扼要說明同軸電纜的連接方法。
天線 ( 商業用 )
連接電源線
電漿電視螢幕 （後視圖）
附注
• 長時間不使用本系統時，請將電漿電視和媒體接收器的電源線插頭從交流電源插座上拔下。
IN OUT
CONTROL
ANT IN
SUB
WOOFER
INPUT 3
INPUT 2
SERVICE ONLY
S-VIDEOVIDEO
YC
B/PB CR/PR
R-AUDIO-L
INPUT 1
COMPONENT VIDEO
MONITOR OUT
VIDEOR-AUDIO-L
INPUT 3
HDMI
BLACK WHITE
AC IN
SYSTEM CABLE
• 連接 75 歐姆的同軸纜線 ( 商業用 ) 和天線 (輸入)端子。
假如你的戶外天線是使用 75 歐姆的同軸纜線和標準的 DIN45325 插頭
(IEC169-2)，將其插入媒體接收器的後面天線輸入端子內。
SYSTEM
CABLE
WHITE
BLACK
SYSTEM
CABLE
WHITE
BLACK
I N OUT
CONTROL
ANT IN
SUB
WOOFER
INPUT 3
INPUT 2
SERVICE ONLY
S-VIDEOVIDEO
YC
B /P B C R /P R
R-AUDIO-L
INPUT 1
COMPONENT VIDEO
MONITOR OUT
VIDEOR-AUDIO-L
INPUT 3
HDMI
BLACK WHITE
AC IN
SYSTEM CABLE
至牆壁插座
媒體接收器 （後視圖）
至牆壁插座
裝上鐵氧體磁心
為了有效防止噪音，請把鐵氧體磁心接到電源線插頭
的尾端，如圖所示。請使用纜線帶，防止鐵氧體磁心
在纜線上滑落。
儘可能的靠近一些
AC 電源線
電源插座
鐵氧體磁心
束線帶
AC 輸入
