如何佈線
Pioneer 提供串線的螺絲鉗和珠狀的傳送帶。想要適當的將線串好，請參照以下的步驟進行。

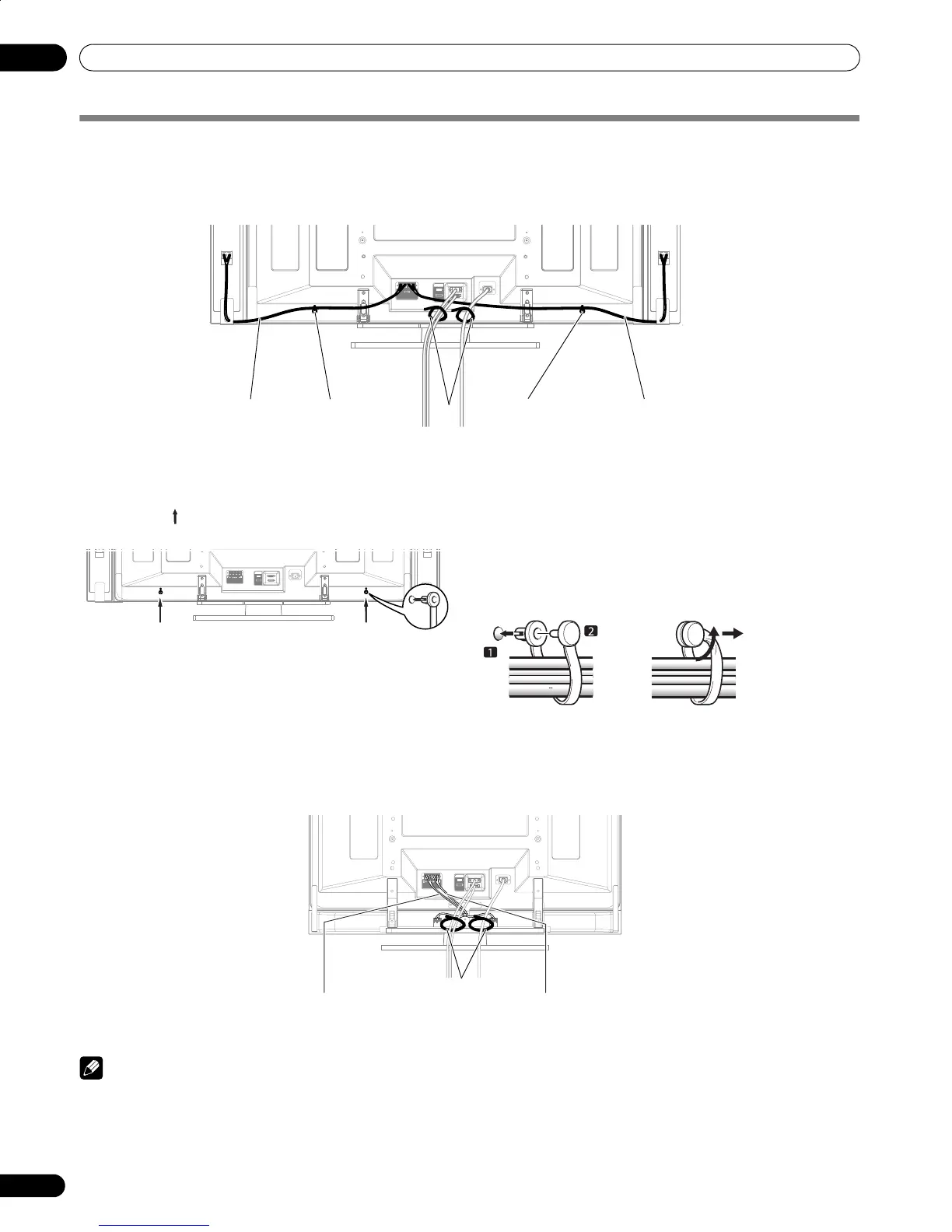

將扎線扣安裝到主機上
用下面標記有 記號的 2 個孔，來連接扎線扣，具體情況要
根據您的佈線方式而定。
安裝和拆卸扎線扣
將 [1] 插入到電漿電視螢幕背後適當的孔中，然後將 [2] 扣入
到 [1] 的背後來固定扎線扣。
扎線扣一旦扣上之後，就很難鬆脫。因此在安裝時請特別注
意。
用鉗子將扎線扣扭轉 90 度角，再向外拉。扎線扣會隨著時間
而老化，所以在拆卸時可能會損壞。
將揚聲器安裝在電漿電視底部時 ( 只有 PDP-436HDG 適用 )
附注
• 如需要，請用 PIONEER 所提供的珠狀傳送帶。
*壓條
請用隨支架附送的壓條，把揚聲器和系統連接線放在一起，
如此從前面就看不到連接線了。請特別當心，不要對電纜的
連接部分太過用力。
SYSTEM
CABLE
WHITE
BLACK
在兩側安裝揚聲器時 （後視圖）
揚聲器連接線
揚聲器連接線扎線扣
壓條 （隨支架附送）*
扎線扣
SYSTEM
CABLE
WHITE
BLACK
揚聲器連接線 揚聲器連接線
壓條 （隨支架附送）*
