Encaminamiento de los cables
Este sistema viene con abrazaderas rápidas y bandas de bola para agrupar los cables. Una vez que los cables estén agrupados
correctamente, siga los pasos a continuación para encaminarlos.
Fijación de las abrazaderas rápidas a la unidad
principal
Fije las abrazaderas rápidas utilizando los 2 agujeros
marcados con a continuación, dependiendo del
encaminamiento de los cables.
Fijación e extracción de las abrazaderas rápidas
Inserte [1] en el agujero apropiado en la parte trasera de la
pantalla de plasma, y meta [2] en la parte trasera de [1] para
fijar la abrazadera.
Las abrazaderas rápidas están diseñadas para que no se
deshagan fácilmente una vez que estén en posición. Por lo
tanto, fíjelas cuidadosamente.
Utilice alicates para girar la abrazadera 90º, tirándola hacia
fuera. La abrazadera puede deteriorarse con el paso del tiempo
y estropearse si se retira.
Cuando los altavoces están instalados en la parte inferior (PDP-436HDG solamente)
NOTA
• Utilice las bandas de cuentas suministra como sea
necesario.
*Lazo sujetacables
Utilizando los lazos sujetacables suministrados con el
soporte, ponga los cables de altavoz y de sistema juntos de
modo que queden invisibles desde la parte delantera. En ese
momento, tenga cuidado de no aplicar ninguna fuerza a las
secciones de conexión de los cables.
SYSTEM
CABLE
WHITE
BLACK

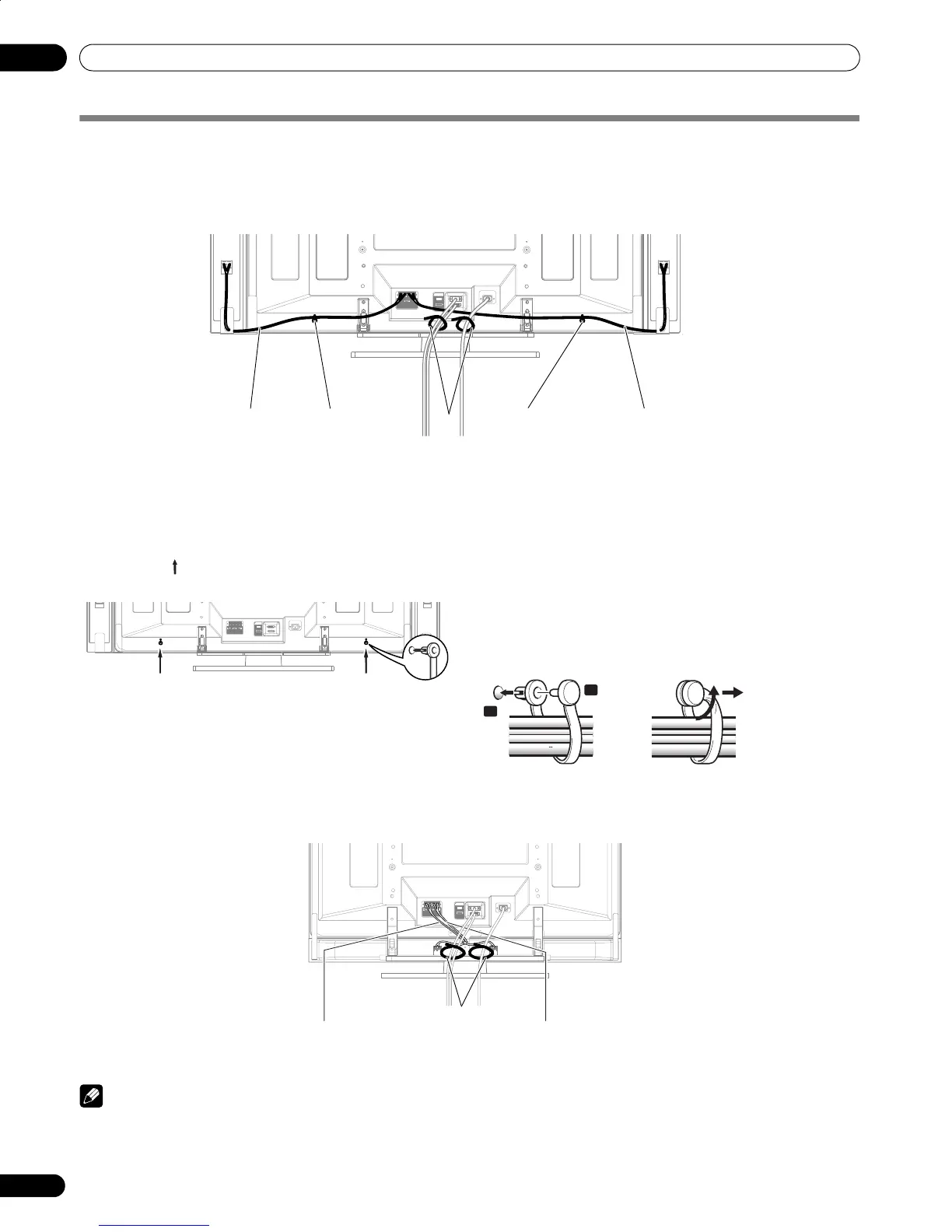

Cuando los altavoces están instalados en los lados (vista trasera)
Cable de altavoz
Cable de altavoz
Abrazaderas rápidas
Lazos sujetacables
(suministrados con el soporte)*
Abrazaderas rápidas
SYSTEM
CABLE
WHITE
BLACK
1
2
Cable de altavoz
Cable de altavoz
Lazos sujetacables
(suministrados con
el soporte)*
