Pioneer pdp-506hdg User Manual

12
ChH

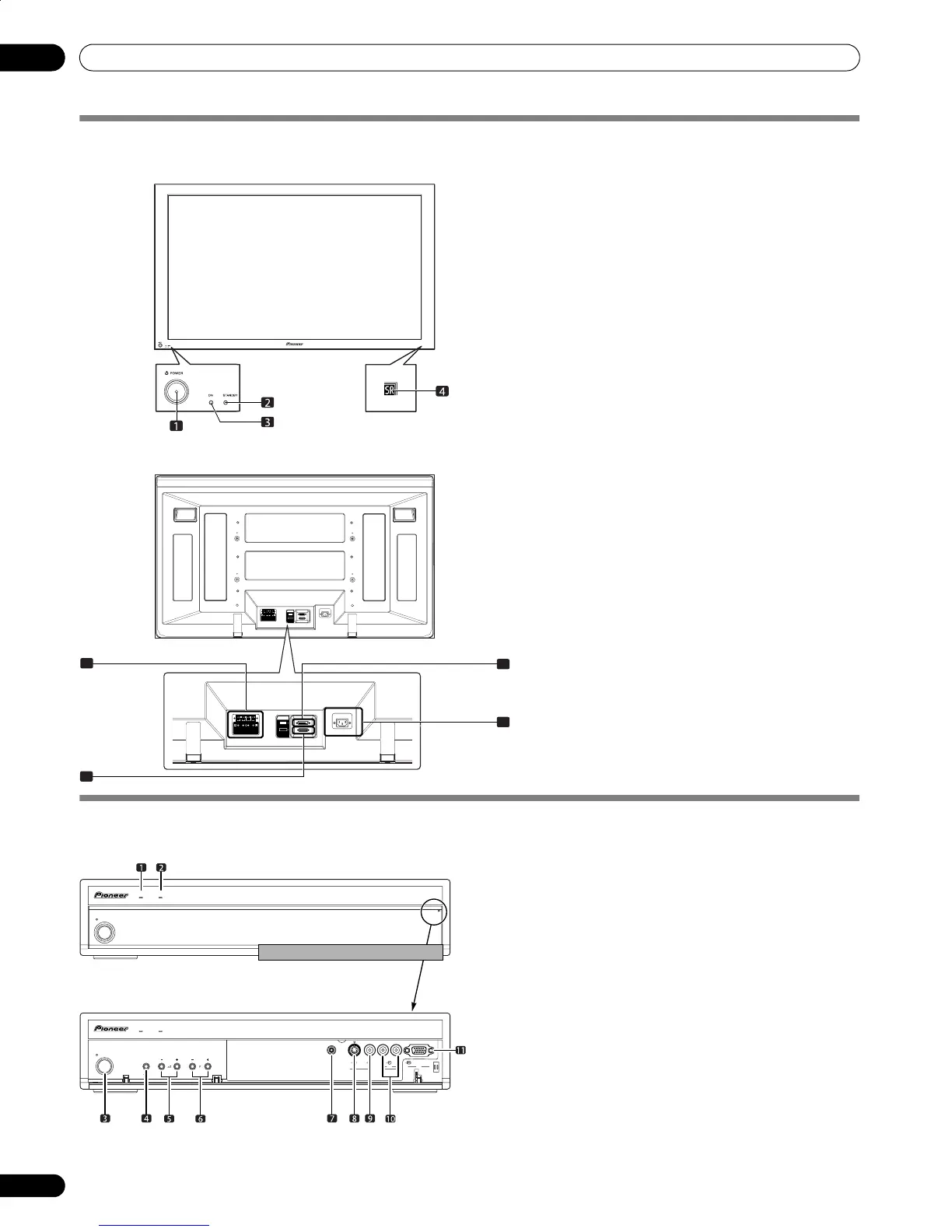

部件名稱
04
部件名稱
電漿電視螢幕
媒體接收器
SYSTEM
CABLE
WHITE
BLACK
SYSTEM
CABLE
WHITE
BLACK
5
6
7
8
前視圖
1POWER（電源）按鈕
2 STANDBY （待機）指示燈
3 POWER ON （打開電源）指示燈
4 遙控感知器
5 揚聲器 （右 / 左）端子
6 系統連接線端子 （黑色）
7 系統連接線端子 （白色）
8 AC IN （交流電源插口）端子
後視圖
STANDBYON
STANDBY/ON
PULL
OPEN
STANDBYON
STANDBY/ON
INPUT VOLUME CHANNEL
ANALOG RGB
PC
PC
INPUT 5
S-VIDEOPHONES VIDEO AUDIOLR
手拉這個部分以打開面板蓋。
前視圖
1 POWER ON （電源開）指示燈
2 STANDBY （待機）指示燈
3 STANDBY/ON（
待機/開機 ） 按鈕
4 INPUT （輸入）按鈕
5VOLUME（音量） +/– 按鈕
6 CHANNEL （頻道） +/– 按鈕
7 PHONES （耳機）輸出端子
8 INPUT 4 （輸入 4） 端子 （S-VIDEO）
9 INPUT 4 （輸入 4）端子 （VIDEO）
10 INPUT 4/ 電腦輸入端子
11 電腦輸入端子 （ANALOG RGB）
PDP506HDG.book Page 12 Monday, June 27, 2005 4:36 PM
