Nombres de los componentes
04
Nombres de los componentes
Pantalla de plasma
Media Receiver
4
2
3
1
SYSTEM
CABLE
WHITE
BLACK
SYSTEM
CABLE
WHITE
BLACK
5
6
7
8

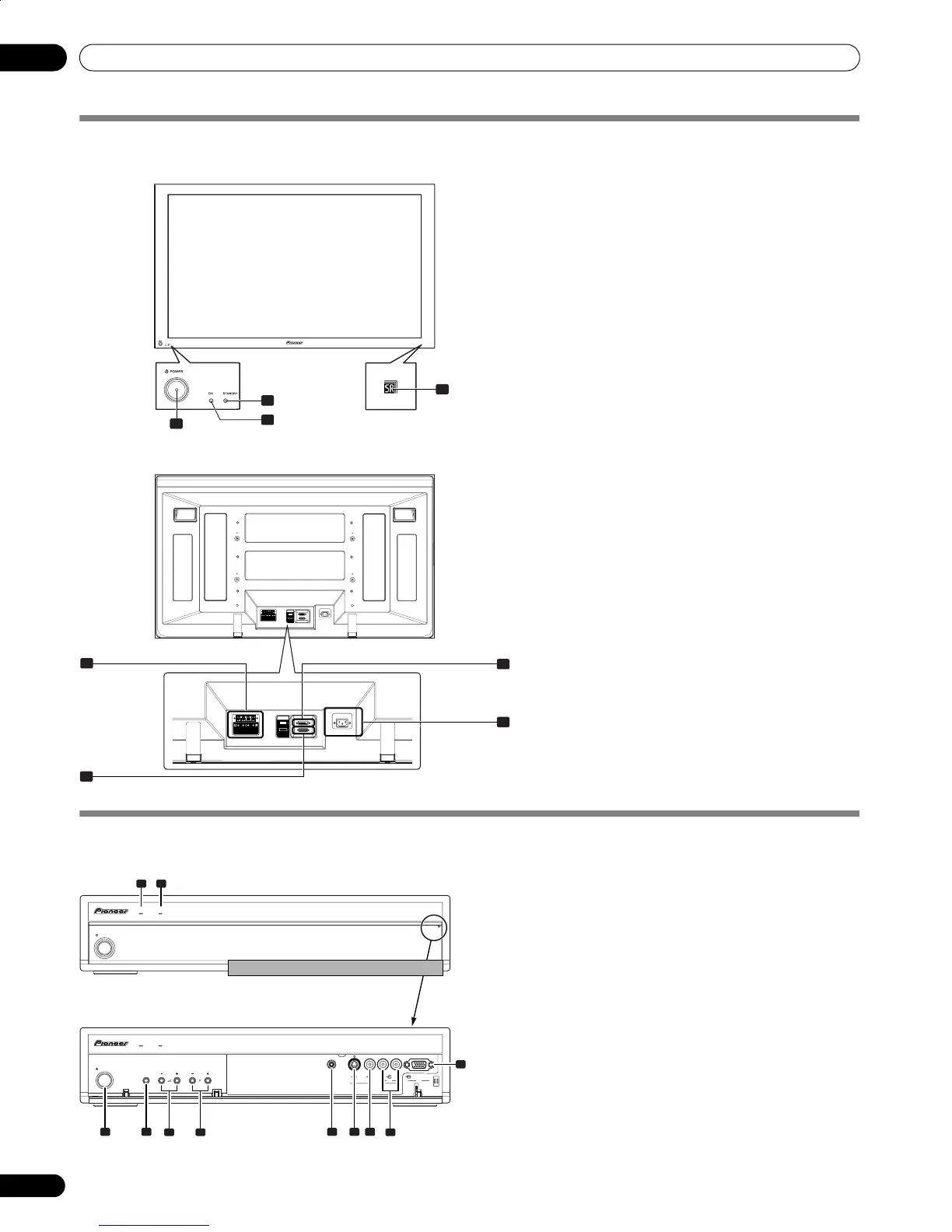

Vista frontal
1 Botón POWER (alimentación)
2 Indicador STANDBY (espera)
3 Indicador POWER ON (encendido)
4 Sensor del mando a distancia
5 Terminales de altavoces
(derecho/izquierdo)
6 Terminal SYSTEM CABLE (NEGRO)
7 Terminal SYSTEM CABLE (BLANCO)
8 Terminal AC IN (entrada de CA)
Vista trasera
STANDBYON
STANDBY/ON
PULL
OPEN
STANDBYON
STANDBY/ON
INPUT VOLUME CHANNEL
ANALOG RGB
PC
PC
INPUT 5
S-VIDEOPHONES VIDEO AUDIOLR
3
4 7 8 9
11
5 6 10
1 2
Vista frontal
1 Indicador POWER ON (encendido)
2 Indicador STANDBY (espera)
3 Botón STANDBY/ON
(espera/encendido)
4 Botón INPUT (entrada)
5 Botón VOLUME +/– (volumen)
6 Botón CHANNEL +/– (canal)
7 Terminal PHONES (auriculares)
8 Terminal INPUT 4 (S-VIDEO)
9 Terminal INPUT 4 (VIDEO)
10 Terminales INPUT 4/PC INPUT
(AUDIO)
11 Terminal PC INPUT (ANALOG RGB)
Tire de esta sección para abrir la puerta.
