Pioneer pdp-506hdg

44
ChH
享用外部設備
11
享用外部設備
您可以將許多類型的外部設備連接到高畫質電漿電視， 例如
錄影機、DVD 放影機、個人電腦、遊戲機主機和攝錄機。為了
觀看來自外部設備的影像，請用遙控器上、或媒體接收器上
的 INPUT 按鈕來選擇輸入源。
注意
• 為了保護所有的設備 , 請務必拔掉媒體接收器的電源，再行
連接錄影機、 DVD 放影機、個人電腦、遊戲主機 , 或是其
他週邊設備。
附注
• 連接前，請確實參閱 （DVD 放影機、個人電腦等）相關的操
作說明書。

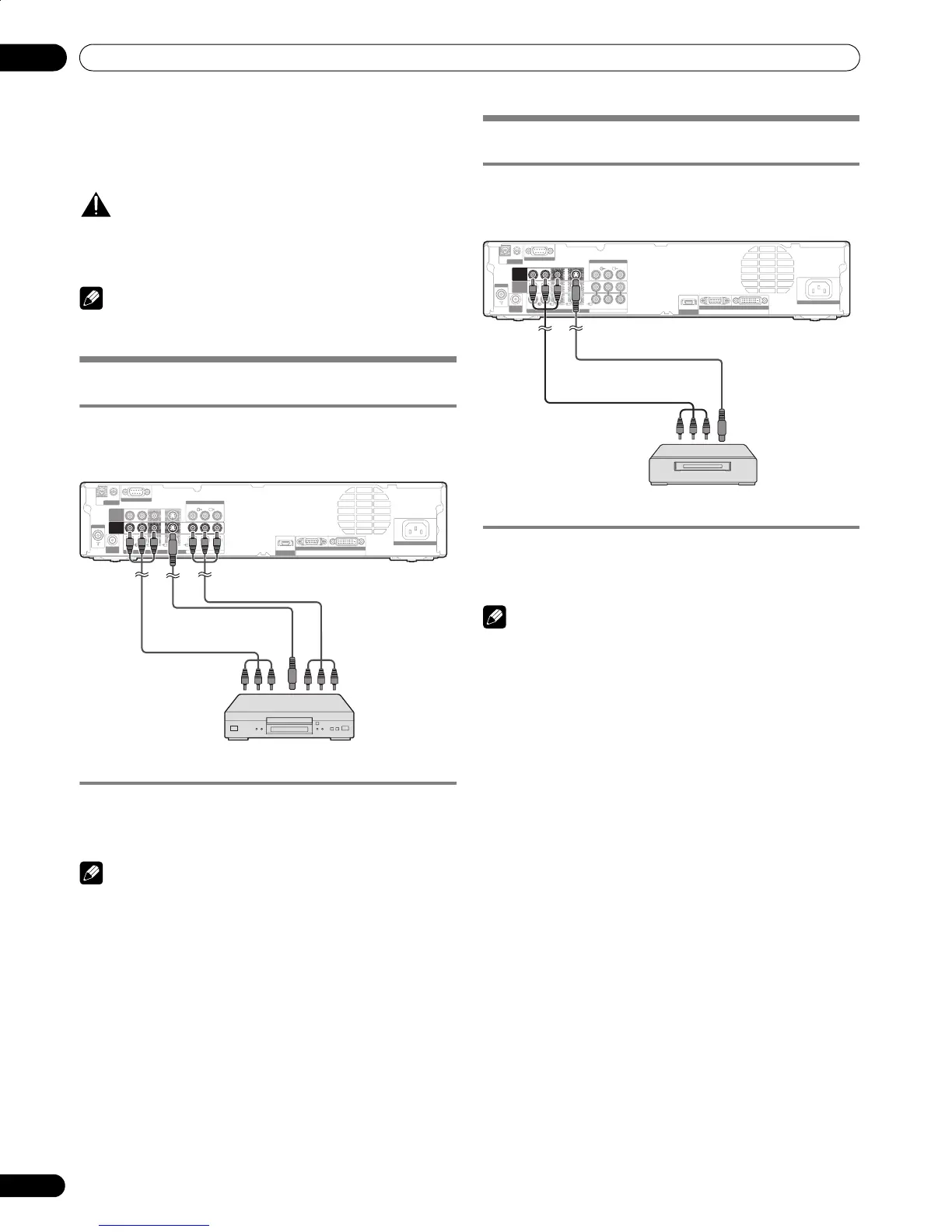

觀看 DVD 影像
連接 DVD 放影機
使用 INPUT 2 端子來連接 DVD 放影機和其他影音設備。
顯示 DVD 影像
如要觀看 DVD，請按遙控器上的 INPUT 2，或是在媒體接收器
上按 INPUT，並選擇 INPUT 2。
附注
• 請參閱您的 DVD 放影機的操作說明書，以確定訊號類型。
• 電纜連接時，INPUT 2 端子的檢查順序是；1）色差視頻，
2）S- 視頻，3）視頻。
• 請確實將外部設備連接至所要使用的端子。
觀看錄影機影像
連接錄影機
使用 INPUT 3 端子來連錄影機和其他影音設備。
顯示錄影機影像
如要觀看錄影機 , 請按遙控器上的 INPUT 3，或是在媒體接
收器上按 INPUT，並選擇 INPUT 3。
附注
• 請參閱您的錄影機的操作說明書，以確定訊號類型。
• 電纜連接時，INPUT 3 端子的檢查順序是；1）S- 視頻，
2）視頻。
• 請確實將外部設備連接至所要使用的端子。
IN OUT
CONTROL
ANT IN
SUB
WOOFER
INPUT 3
INPUT 2
SERVICE ONLY
S-VIDEOVIDEO
YC
B/PB C R/PR
R-AUDIO-L
INPUT 1
COMPONENT VIDEO
MONITOR OUT
VIDEOR-AUDIO-L
INPUT 3
HDMI
BLACK WHITE
AC IN
SYSTEM CABLE
媒體接收器 （後視圖）
DVD 放影機
色差視頻連接線 （市售）
AV 連接線 （市售）
S- 視頻連接線 （市售）
I N OUT
CONTROL
ANT IN
SUB
WOOFER
INPUT 3
INPUT 2
SERVICE ONLY
S-VIDEOVIDEO
YC
B/PB C R/PR
R-AUDIO-L
INPUT 1
COMPONENT VIDEO
MONITOR OUT
VIDEOR-AUDIO-L
INPUT 3
HDMI
BLACK WHITE
AC IN
SYSTEM CABLE
媒體接收器 （後視圖）
錄影機
AV 連接線（市售）
S- 視頻連接線（市售）
