Diese Art der Installation (siehe Abb.4) benötigt einen isolierten
Schornstein.
Im Boden des Schornsteins wurde ein “T” -Gehäuse mit einer
Inspektionskappe angebracht.
Diese Art der Installation (siehe Abb. 5) erfordert keinen isolierten
Schornstein, da sich der Schornstein in einem vorhandenen
Schornstein bendet.
Im Boden des Schornsteins wurde ein “T” -Anschluss mit
Inspektionskappe installiert. Es ist nicht ratsam, als ersten Starthub
eine 90 ° -Kurve zu installieren, da die Asche in kurzer Zeit den
Rauchdurchgang blockieren würde, was zu Problemen mit dem
Entwurf des ofen führen würde (siehe Abb. 2).
Diese Art der Installation (siehe Abbildung 6) erfordert einen
horizontalen Abschnitt zur Verbindung mit einem vorhandenen
Schornstein. Beachten Sie die in der Abbildung gezeigten
Steigungen, um die Ascheablagerung im horizontalen Rohrabschnitt
zu reduzieren. Im Boden des Schornsteins wurde ein “T” -Anschluss
mit Inspektionskappe sowie am Schornsteinzug installiert.
Es wird nicht empfohlen, als Startstrich eine 90 ° -Kurve zu
installieren, da die Asche den Rauchdurchgang in kurzer Zeit
blockieren würde, was zu Problemen mit dem Entwurf des ofen
führen würde (siehe Abb. 2).

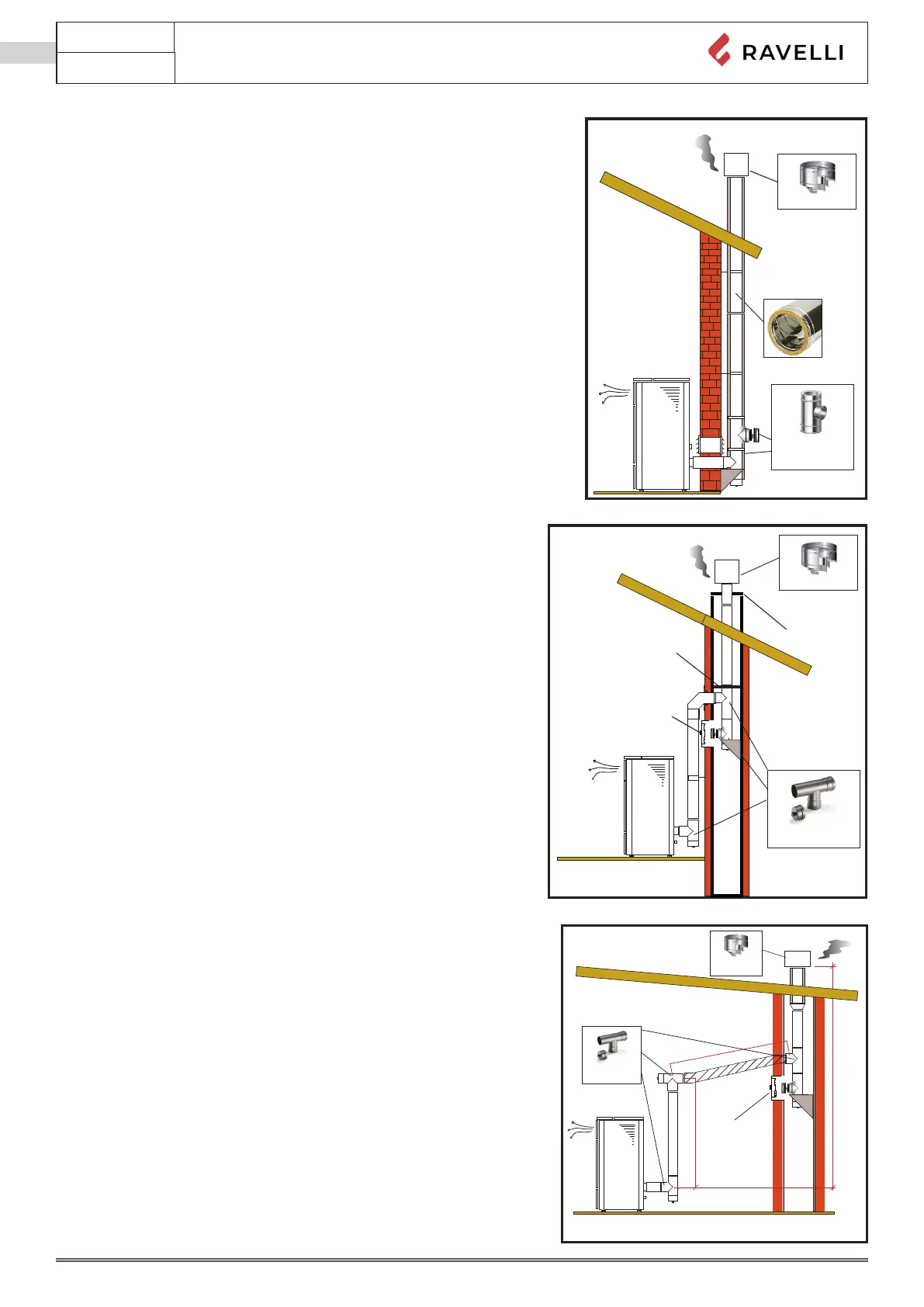

Abb.4
Protection from rain
Insulated chimney
T fitting with con-
densation drain and
collection chamber
INTERNAL CHIMNEY
Abb.5
Protection from rain
Covering sheet
Air-tight steel sheet metal
T fitting with collection
chamber for condensation
Botola d’ispezione
2 - 3 mt max
Height exceeding 4 mt
Slope 3 - 5 %
Max 2 -3 mt
INTERNAL CHIMNEY
Abb.6
T fitting for
condensation
Inspection
hatch
Protection
from rain
Inspection hatch
