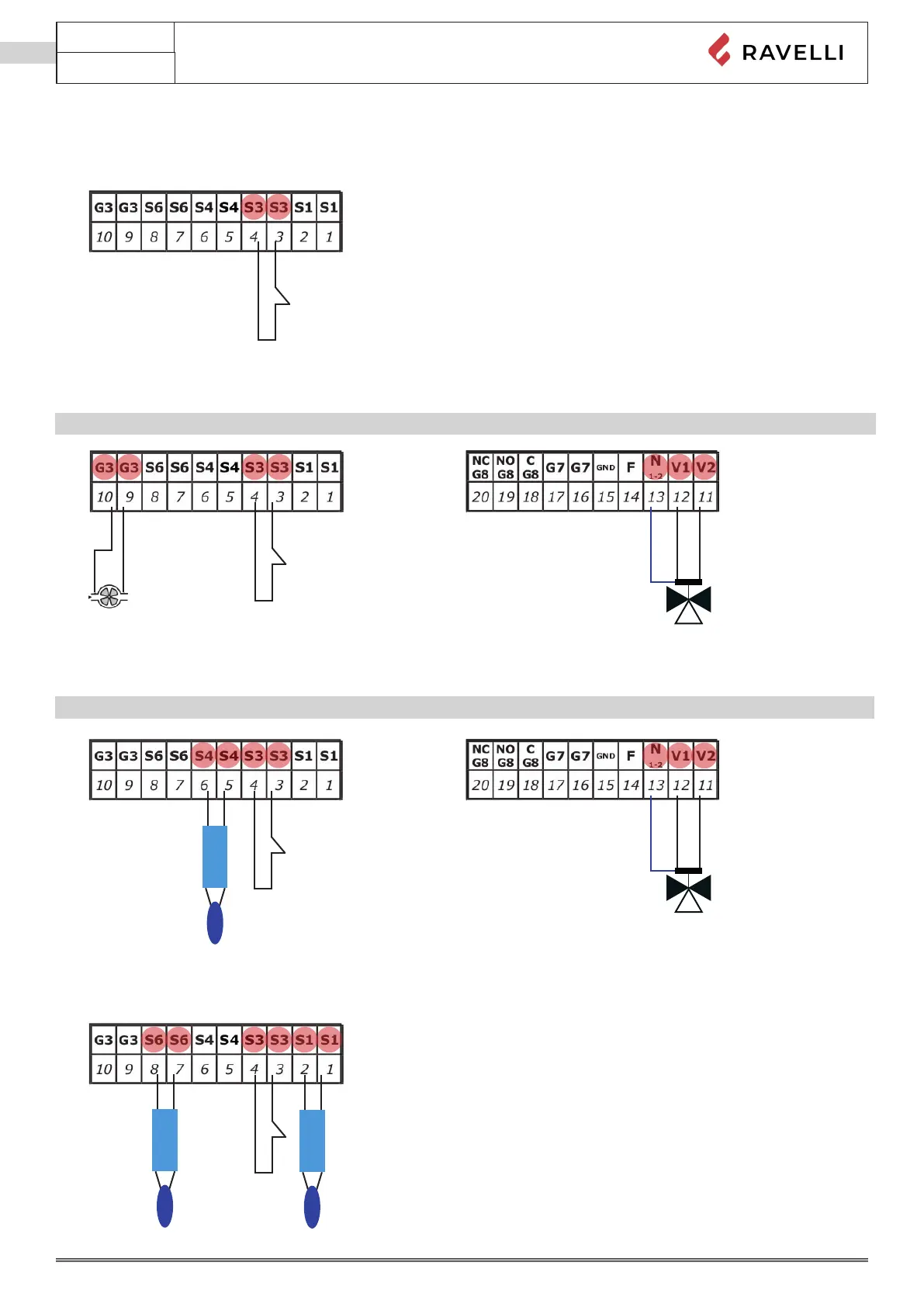

Anschlüsse für Hydraulikschemata
Anschlüsse für Schema 0 (nur Heizanlage)
S3
Anschlüsse für Schema 0 und Brauchwasser-KIT
📌Das optionale Kit ist erforderlich, um dieses Schema zu verwenden
G3
S3
V1
V2
N
Anschlüsse für Schema 1 (Brauchwasserspeicher DHW)
📌Das optionale Kit ist erforderlich, um dieses Schema zu verwenden
Anschlüsse für Schema 2 (Pu󰀨er)
S3
S4
S3
S1
S6
V1
V2
N
