Esquemas hidráulicos
Con esta termo-estufa es posible gestionar varios tipos de instalación, ya sea la instalación en la cual está conectada la termo-estufa,
directamente al circuito de calefacción, como las instalaciones más complejas en las que están presentes acumuladores (Calenta-
dor, Puffer o ambos) y que permiten la producción de agua caliente sanitaria (ACS). La elección del esquema hidráulico que se debe
usar debe hacerse mediante el display cuando un técnico autorizado instala la termo-estufa.

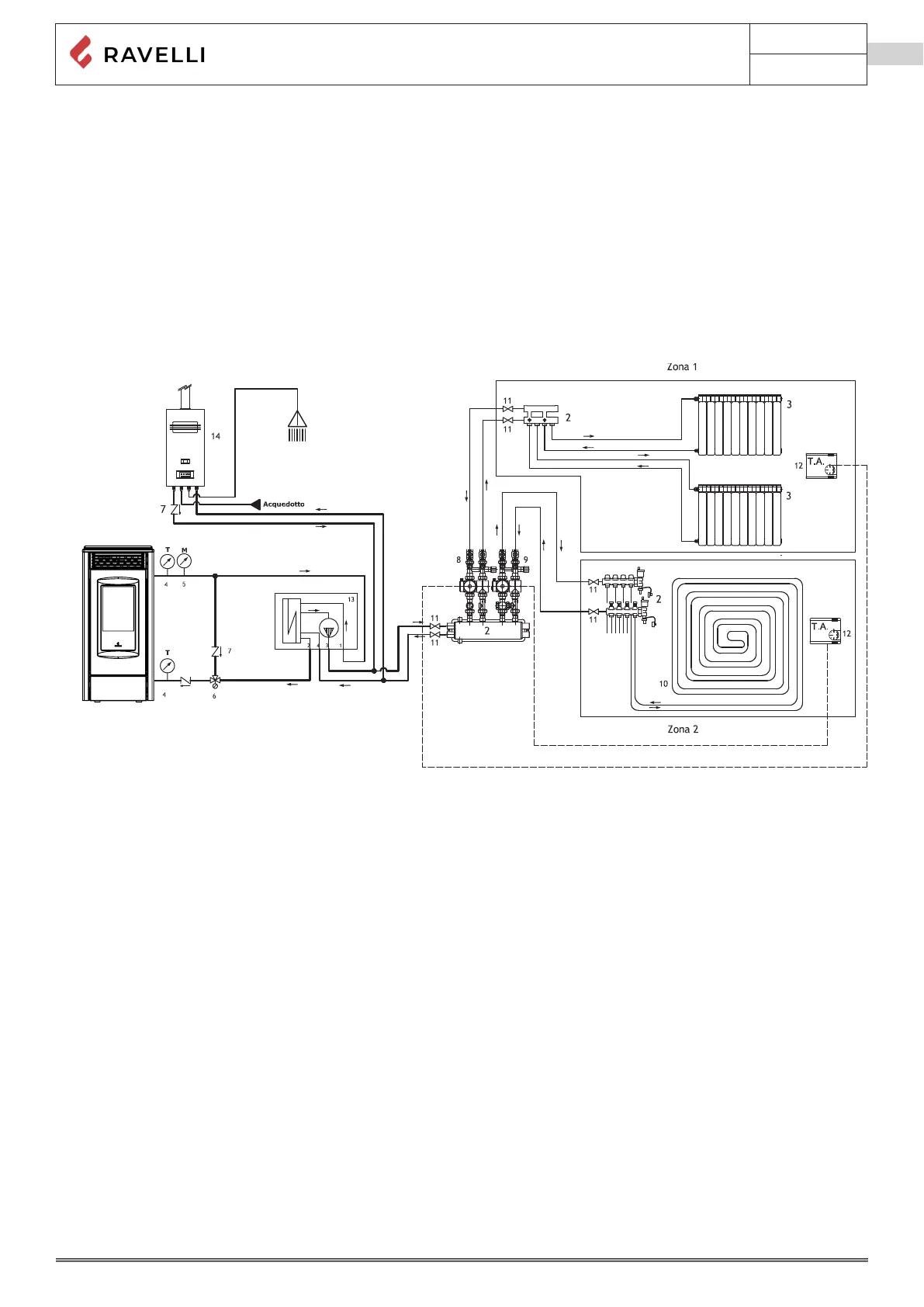

Esquema 0 (solo instalaciones de calefacción)
En este tipo de circuito, la estufa está conectada directamente a la instalación de calefacción. Es el esquema configurado de serie.
El esquema que se indica en este manual es indicativo y puede que no incluya todos los componentes necesarios para el funcio-
namiento correcto de la instalación. Encargue el proyecto de la instalación hidráulica a un técnico de sistemas térmicos, habilitado.
NOTA: En este esquema es posible utilizar también el KIT de ACS.
LEYENDA
1- Estufa de pellet
2- Colectores de calefacción de distribución
3- Radiadores
4- Termómetro
5- Manómetro
6- Válvula anticondensación
7- Válvula antirretorno
8- Grupo de distribución en directa
9- Grupo de distribución termostático
10- Panel radiante (suelo radiante)
11- Válvulas de interceptación
12- Termostato ambiente
13- Grupo separación potencia
14- Caldera de gas
