Manuel d’utilisation et d’entretien Touch Radio Hydro
Pag.85
Rev.0 18/05/2021
FR

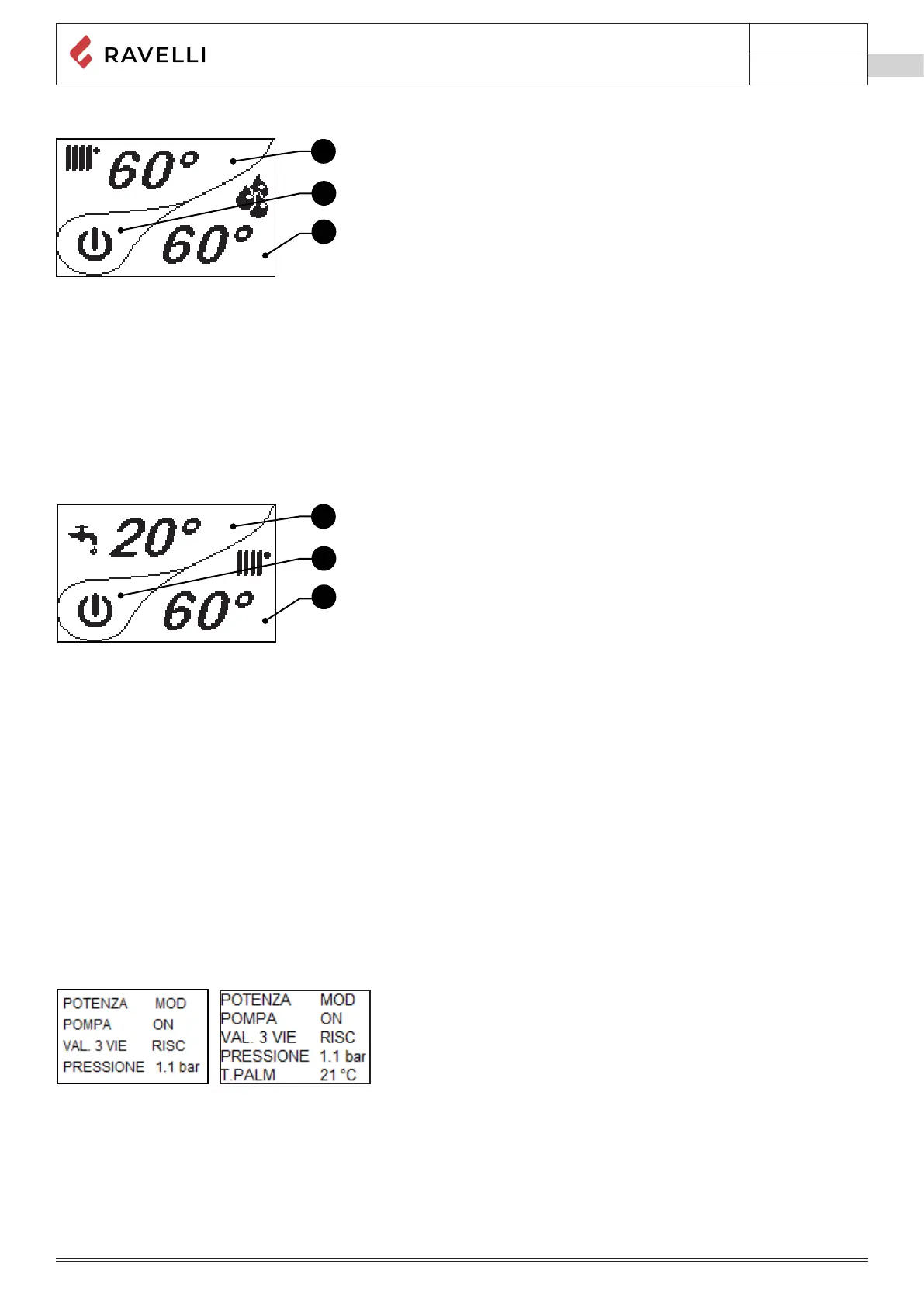

Schéma 2 (sonde pu󰀨er)
1. Indique la température de l’eau du ballon tampon cumulus que l’on veut atteindre (si le thermostat est connecté au ballon tam-
pon, il indique s’il faut chauffer l’eau sanitaire avec ON t.ext. ou bien non avec OFF t.ext.);
2. Icône indiquant l’état du poêle;
3. Indique la température de l’eau dans le thermopoêle.
Il est possible de modifier le set de la température de l’eau du ballon tampon, en appuyant sur la touche flèche vers le HAUT. De cette
façon, cette partie de l’écran est mise en surbrillance et la température actuellement configurée est affichée. À l’aide des touches
flèche vers le HAUT et flèche vers le BAS, il est possible de modifier cette valeur. La confirmation de chaque modification s’effectue
automatiquement dans les 3 secondes suivant la modification ou en appuyant sur la touche de confirmation. Un signal sonore certifie
la variation effectuée.
Il est impossible de modifier la température de l’eau dans le thermopoêle.
Schéma 3 (sonde chaudière + sonde pu󰀨er)
1. Indique la température du ballon ECS que l’on souhaite maintenir (si le thermostat est connecté au ballon ECS, il indique s’il faut
chauffer l’eau sanitaire avec ON t.ext. ou bien non avec OFF t.ext.);
2. Icône indiquant l’état du poêle;
3. Indique la température de l’eau du ballon tampon cumulus que l’on veut atteindre (si le thermostat est connecté au ballon tam-
pon, il indique s’il faut chauffer l’eau sanitaire avec ON t.ext. ou bien non avec OFF t.ext.)-
Il est possible de modifier le set de la température ECS, en appuyant sur la touche flèche vers le HAUT. De cette façon, cette partie
de l’écran est mise en surbrillance et la température actuellement configurée est affichée. À l’aide des touches flèche vers le HAUT et
flèche vers le BAS, il est possible de modifier cette valeur. La confirmation de chaque modification s’effectue automatiquement dans
les 3 secondes suivant la modification ou en appuyant sur la touche de confirmation. Un signal sonore certifie la variation effectuée.
Il est possible de modifier le set de la température de l’eau du ballon tampon, en appuyant sur la touche flèche vers le BAS. De cette
façon, cette partie de l’écran est mise en surbrillance et la température actuellement configurée est affichée. À l’aide des touches
flèche vers le HAUT et flèche vers le BAS, il est possible de modifier cette valeur. La confirmation de chaque modification s’effectue
automatiquement dans les 3 secondes suivant la modification ou en appuyant sur la touche de confirmation. Un signal sonore certifie
la variation effectuée.
Achage des états rapides
Depuis la page d’accueil, en appuyer sur la touche CONFIRMER il est possible d’afficher certains paramètres mesurés par l’unité de
commande du poêle. Les paramètres affichés changent en fonction du schéma configuré.
• PUISSANCE: indique la puissance du poêle, qui peut être
- MIN: fonctionnement à la puissance minimale;
- MAX: fonctionnement à la puissance maximale;
- MOD: modulation du poêle avec réglages atteints;
- SANI: si le kit ECS rapide est présent, dès qu’il y a une demande d’eau chaude sanitaire, le poêle se met en puissance
sanitaire de manière autonome;
• POMPE : indique si la pompe est allumée ou éteinte;
• VANNE 3-VOIES: indique si la vanne à trois voies est en position CHAUFFAGE, SANITAIRE, BALLON TAMPON ou BALLON ECS;
• PRESSION: indique la pression de l’eau dans le poêle.
• TEMPÉRATURE TÉLÉCOMMANDE : température relevée par la télécommande
