Ravelli Hydro - Raccordements Pour Schémas Hydrauliques

Manuel d’utilisation et d’entretien Touch Radio Hydro
Pag.74
Rev.0 18/05/2021
FR

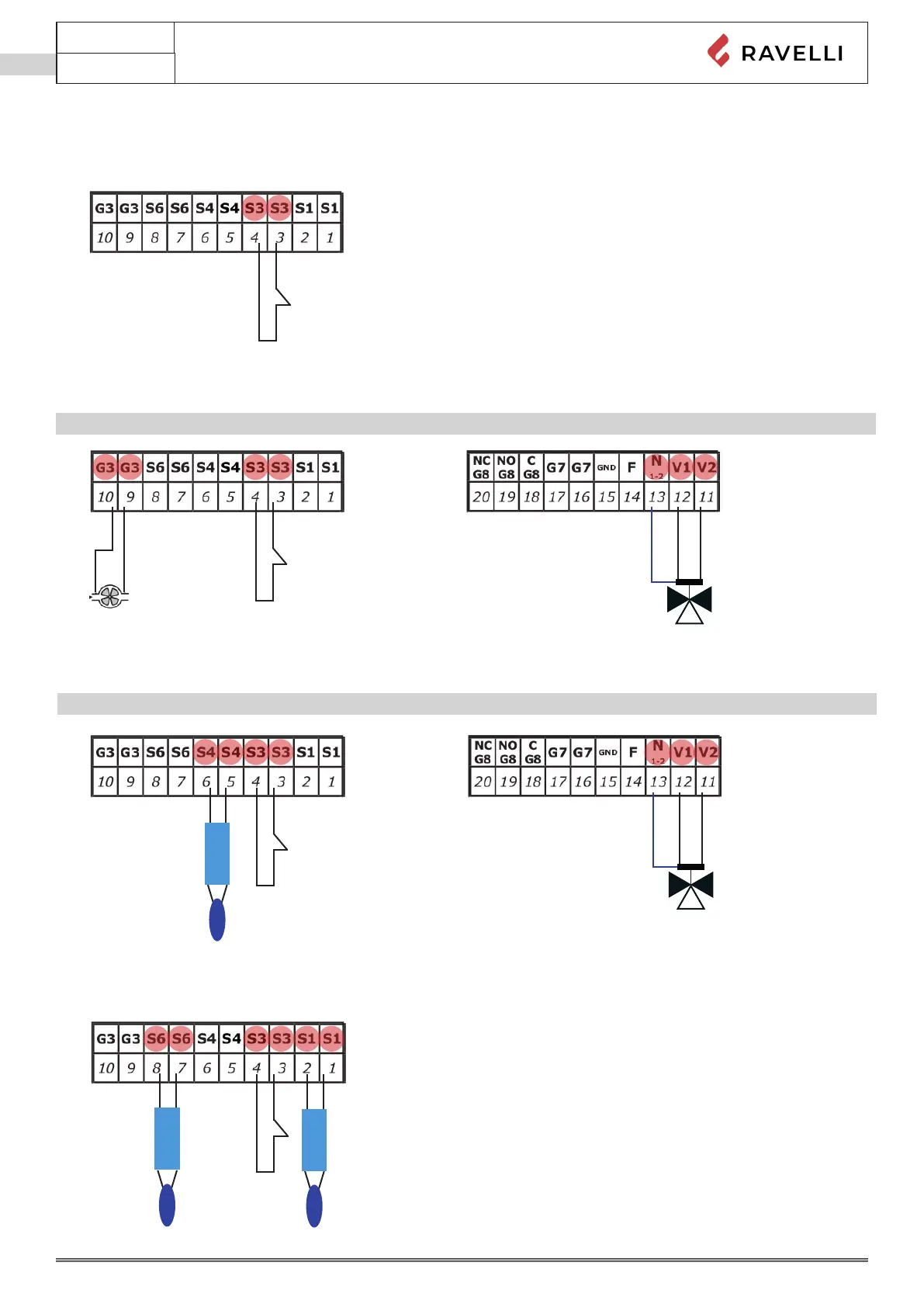

Raccordements pour schémas hydrauliques
Raccordement pour schéma 0 (uniquement installation de chau󰀨age)
S3
Raccordement pour schéma 0 et Kit ECS
📌Le kit optionnel est nécessaire pour utiliser ce schéma
G3
S3
V1
V2
N
Raccordement pour schéma 1 (ballon ECS)
📌Le kit optionnel est nécessaire pour utiliser ce schéma
Raccordement pour schéma 2 (ballon tampon)
S3
S4
S3
S1
S6
V1
V2
N
