Manuale uso e manutenzione Touch Radio Hydro
Pag.33
Rev.0 18/05/2021
IT

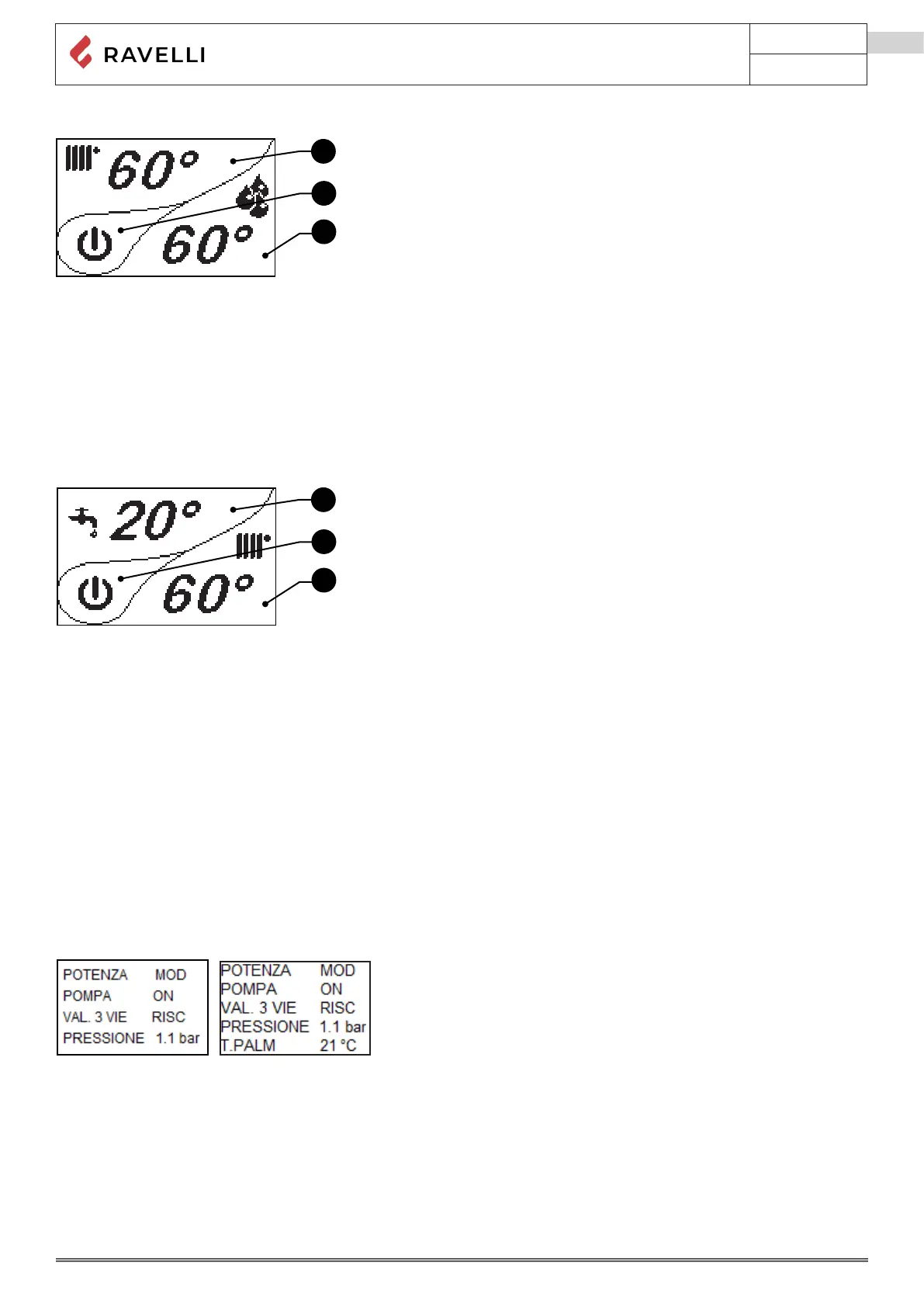

Schema 2 (sonda pu󰀨er)
1. Indica la temperatura dell’acqua del puffer di accumulo che si vuole raggiungere (se è collegato il termostato al puffer, indica se
esso richiede il riscaldamento dell’acqua sanitaria con ON t.ext. oppure no con OFF t.ext.);
2. Icona che indica lo stato della stufa;
3. Indica la temperatura dell’acqua nella termostufa.
È possibile modificare il set temperatura dell’acqua del puffer toccando il tasto freccia SU. In tal modo questa parte del display viene
evidenziata e viene mostrata la temperatura attualmente impostata. Con i tasti freccia SU e freccia GIÙ è possibile modificare tale
valore. La conferma di ogni variazione avviene in automatico entro 3 secondi dall’avvenuta modifica o per mezzo della pressione del
tasto di conferma. Un segnale acustico attesta l’avvenuta variazione.
Non è possibile modificare la temperatura dell’acqua nella termostufa.
Schema 3 (sonda boiler + sonda pu󰀨er)
1. Indica la temperatura del bollitore ACS che si vuole mantenere (se è collegato il termostato al bollitore, indica se esso richiede il
riscaldamento dell’acqua sanitaria con ON t.ext. oppure no con OFF t.ext.);
2. Icona che indica lo stato della stufa;
3. Indica la temperatura dell’acqua del puffer di accumulo che si vuole raggiungere (se è collegato il termostato al puffer, indica se
esso richiede il riscaldamento dell’acqua sanitaria con ON t.ext. oppure no con OFF t.ext.).
È possibile modificare il set temperatura ACS toccando il tasto freccia SU. In tal modo questa parte del display viene evidenziata
e viene mostrata la temperatura attualmente impostata. Con i tasti freccia SU e freccia GIÙ è possibile modificare tale valore. La
conferma di ogni variazione avviene in automatico entro 3 secondi dall’avvenuta modifica o per mezzo della pressione del tasto di
conferma. Un segnale acustico attesta l’avvenuta variazione.
È possibile modificare il set temperatura dell’acqua del puffer toccando il tasto freccia GIÙ. In tal modo questa parte del display viene
evidenziata e viene mostrata la temperatura attualmente impostata. Con i tasti freccia SU e freccia GIÙ è possibile modificare tale
valore. La conferma di ogni variazione avviene in automatico entro 3 secondi dall’avvenuta modifica o per mezzo della pressione del
tasto di conferma. Un segnale acustico attesta l’avvenuta variazione.
Visualizzazione stati rapidi
Dalla schermata Home, toccando il tasto CONFERMA è possibile visualizzare alcuni parametri misurati dalla centralina della stufa. I
parametri visualizzati cambiano in base allo schema impostato.
• POTENZA: indica la potenza della stufa, che può essere
- MIN: funzionamento alla potenza minima;
- MAX: funzionamento alla potenza massima;
- MOD: modulazione della stufa con settaggi raggiunti;
- SANI: se presente il kit ACS rapido, non appena si è in richiesta di acqua calda sanitaria, la stufa si porta in potenza
sanitaria autonomamente;
• POMPA: indica se la pompa è accesa o spenta;
• V-3-V: indica se la valvola a tre vie è nella posizione RISCALDAMENTO, SANITARIO, PUFFER oppure BOILER;
• PRESSIONE: indica la pressione dell’acqua nella stufa.
• T.PALM: temperatura rilevata dal telecomando palmare
