Ravelli Hydro - Conexiones para Esquemas Hidráulicos

Manual de uso y mantenimiento Touch Radio Hydro
Pag.22
Rev.0 18/05/2021
ES

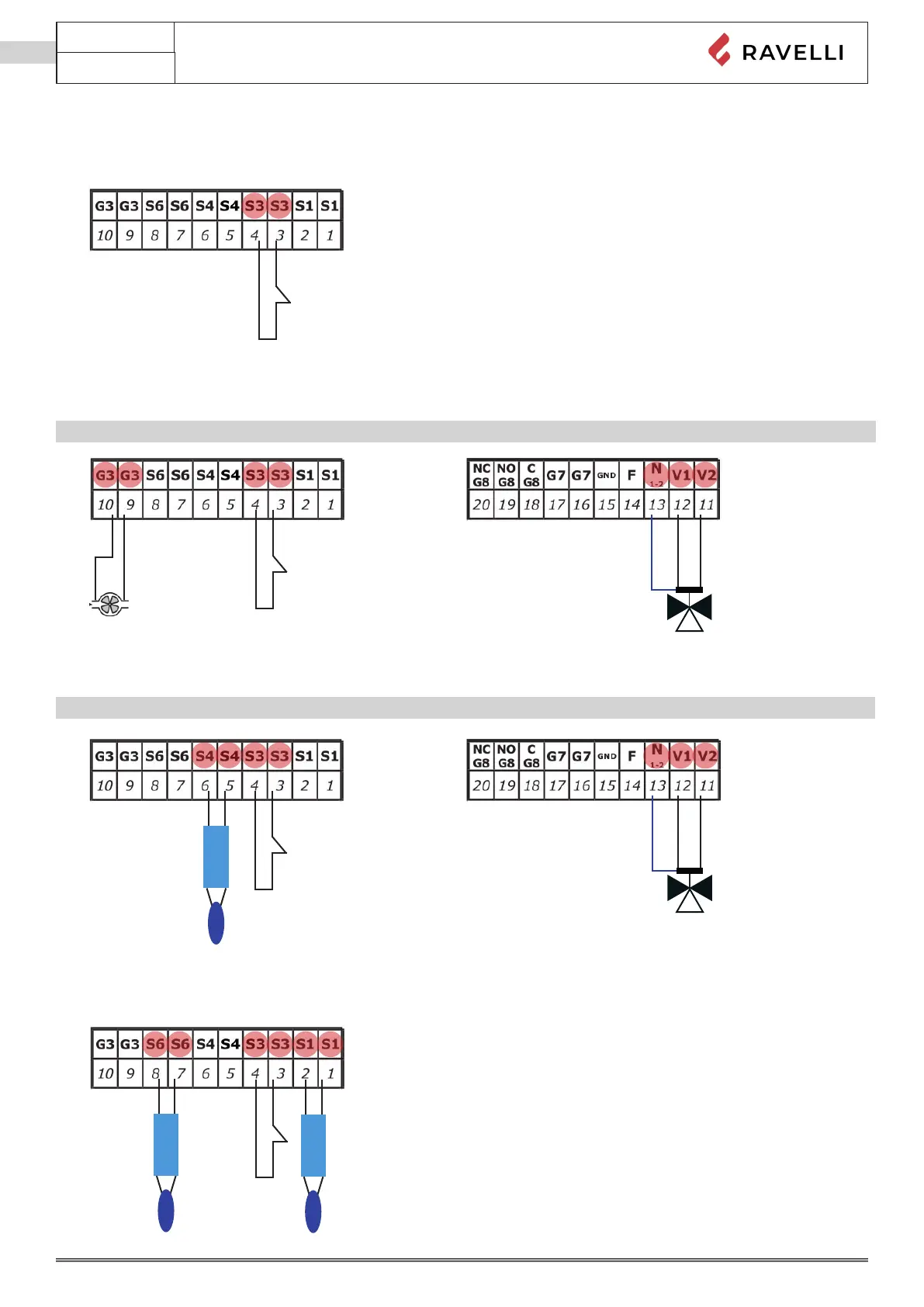

Conexiones para esquemas hidráulicos
Conexiones para esquema 0 (solo instalaciones de calefacción)
S3
Conexiones para esquema 0 y Kit de ACS
📌Se requiere el kit opcional para usar este esquema
G3
S3
V1
V2
N
Conexiones para esquema 1 (depósito de ACS)
📌Se requiere el kit opcional para usar este esquema
Conexiones para esquema 2 (pu󰀨er)
S3
S4
S3
S1
S6
V1
V2
N
