Bedienungs- und Wartungshandbuch Touch Radio Hydro
Pag.25
Rev.0 18/05/2021
DE
Hydraulikschemata
Mit diesem Heizofen lassen sich verschiedene Typen von Anlagen betreiben, sowohl solche bei denen der Heizofen direkt mit dem
Heizkreislauf verbunden ist als auch komplexere Anlagen, in denen Speicher (Brauchwasserspeicher (DHW), Puffer oder beide)
vorhanden sind, die Generierung von Brauchwasser ermöglichen. Die Wahl des entsprechenden Hydraulikschemas muss bei der
Installation des Heizofens über das Display durch autorisiertes Fachpersonal erfolgen.

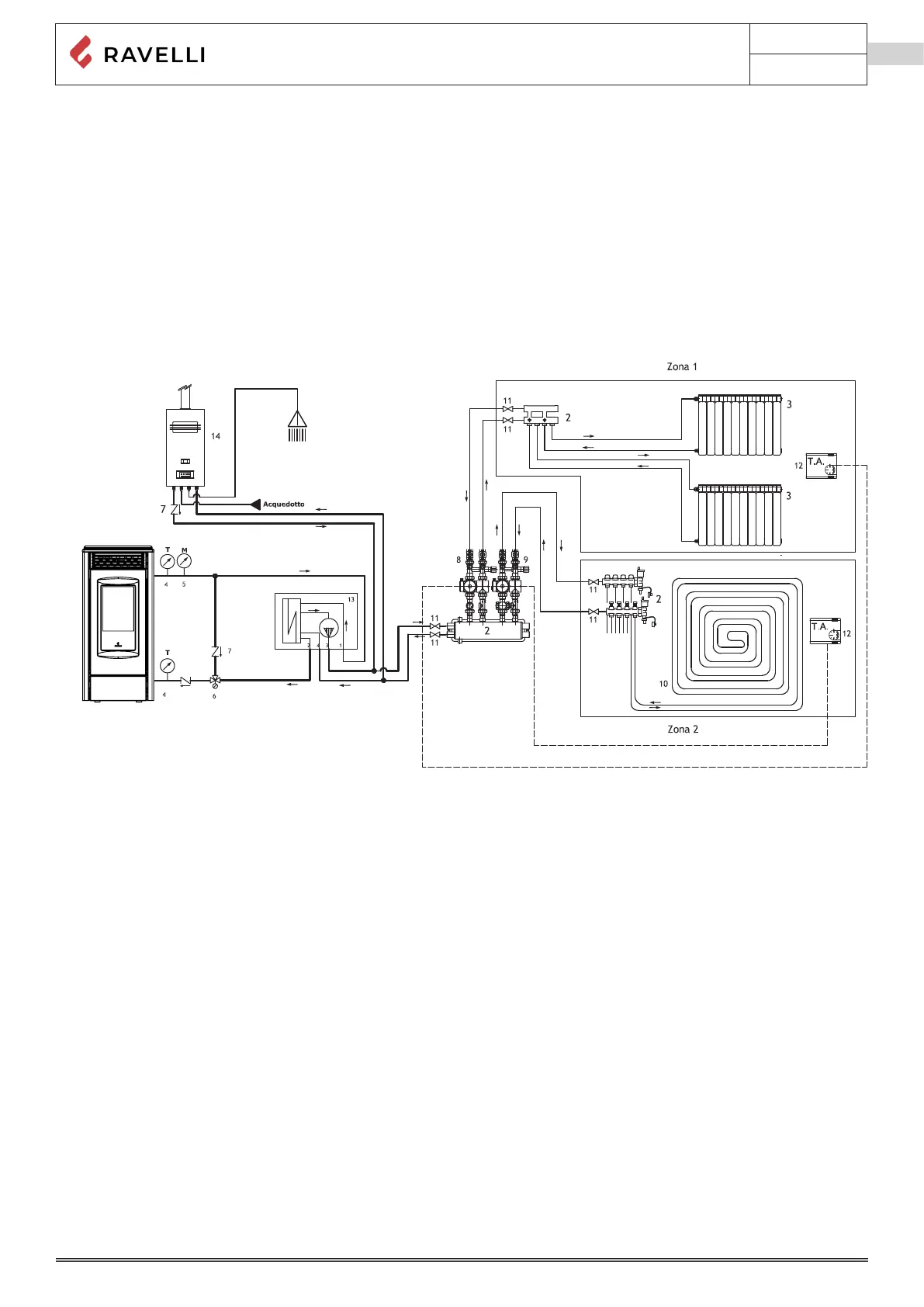

Schema 0 (nur Heizanlage)
Bei dieser Art von Kreislauf ist der Ofen direkt mit der Heizanlage verbunden. Dieses Schema ist serienmäßig eingestellt.
Bei dem hier angegebenen Schema handelt es sich um Richtwerte und es sind eventuell nicht alle für die korrekte Funktion der
Anlage notwendigen Komponenten angegeben. Für die Planung der Hydraulikanlage ist ein qualifizierter Heiztechniker zu Rate zu
ziehen.
HINWEIS: In diesem Schema kann auch das Brauchwasser-KIT verwendet werden
Stufa a Pellet
LEGENDE
1- Pellet Ofen
2- Heizverteiler
3- Heizkörper
4- Thermometer
5- Druckmesser
6- Antikondensationsventil
7- Rückschlagventil
8- Direktverteilergruppe
9- Thermostatische Verteilergruppe
10- Heizplatte (Fußboden heizung)
11- Abfangventil
12- Umgebungsthermostat
13- Leistungstrenngruppe
14- Gasheizkessel
