COLLEGAMENTI
📌I collegamenti devono essere eseguiti da un tecnico qualificato e/o autorizzato dal Costruttore.
📌 La tipologia di cavo da montare in caso di sostituzione, con relativa sezione, è: H05RR-F sez.3G0,75
Collegamento canna fumaria
⚠
La canna fumaria deve essere dimensionata in modo tale da garantire il tiraggio dichiarato dal Costruttore.
⚠
La stufa deve essere collegata ad una canna fumaria singola. È vietato collegare la stufa ad una canna fumaria condivisa
con altri apparecchi a combustione o con scarichi di cappe.
⚠
La canna fumaria deve essere ispezionabile per la pulizia.
Componenti
Questa stufa è dotata dei seguenti componenti di controllo e sicurezza:
• Valvola di sicurezza 3 bar;
• Termostato di comando del circolatore (integrato nelle funzioni della scheda elettronica);
• Termostato di attivazione dell’allarme acustico (integrato nelle funzioni della scheda elettronica);
• Indicatore di temperatura (integrato nelle funzioni della scheda elettronica, tramite display);
• Indicatore di pressione (integrato nelle funzioni della scheda elettronica, tramite display);
• Allarme acustico (integrato nelle funzioni della scheda elettronica);
• Interruttore termico automatico di regolazione (integrato nelle funzioni della scheda elettronica);
• Interruttore termico automatico di blocco (termostato a riarmo manuale);
• Sistema di circolazione;
• Sistema di espansione (vaso di espansione).
Leggi e regolamenti locali (ad esempio la norma UNI 10412-2 valida in Italia) potrebbero prevedere altri componenti di sicurezza. In
tal caso essi dovranno essere montati nell’impianto.
La realizzazione di un impianto di riscaldamento con la relativa installazione della caldaia deve rispettare tutte le Normative Nazionali
e locali vigenti nel luogo in cui viene effettuato l’impianto.
Allacciamento stufa-impianto
Collegare la stufa all’impianto idraulico in modo da non vincolarla eccessivamente e per permetterle dei leggeri spostamenti.
📌Prima di procedere al collegamento della termostufa è vivamente consigliato un accurato lavaggio dell’impianto, al fine di
eliminare residui e depositi.

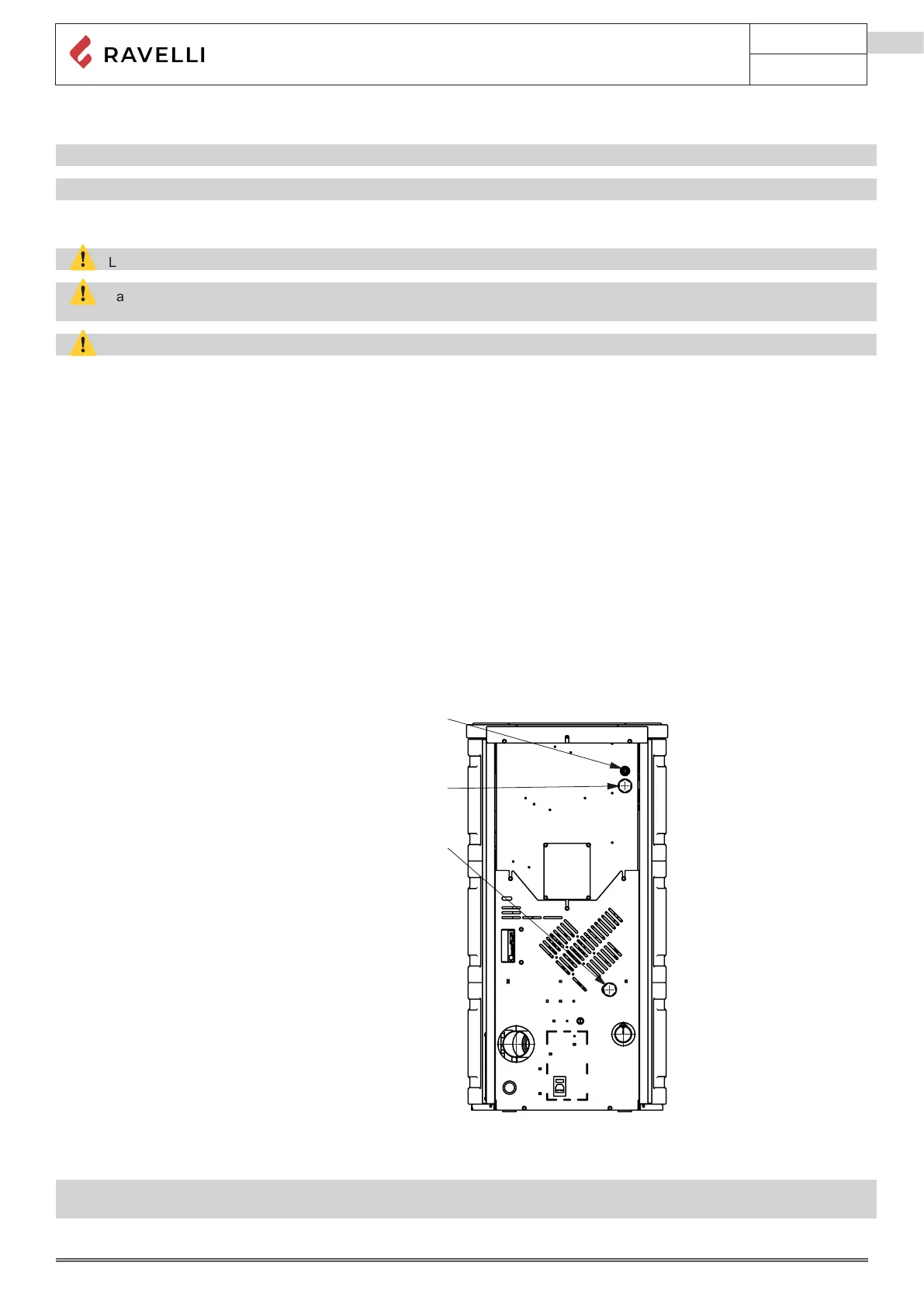

¾" RITORNO IMPIANTO
¾" MANDATA IMPIANTO
Ø18 SCARICO SICUREZZA
Ø18 Scarico sicurezza
3/4’’ Mandata impianto
3/4’’ Ritorno impianto
