Handleiding voor gebruik en onderhoud Touch Radio Hydro
Pag.22
Herz.0 18/05/2021
NL

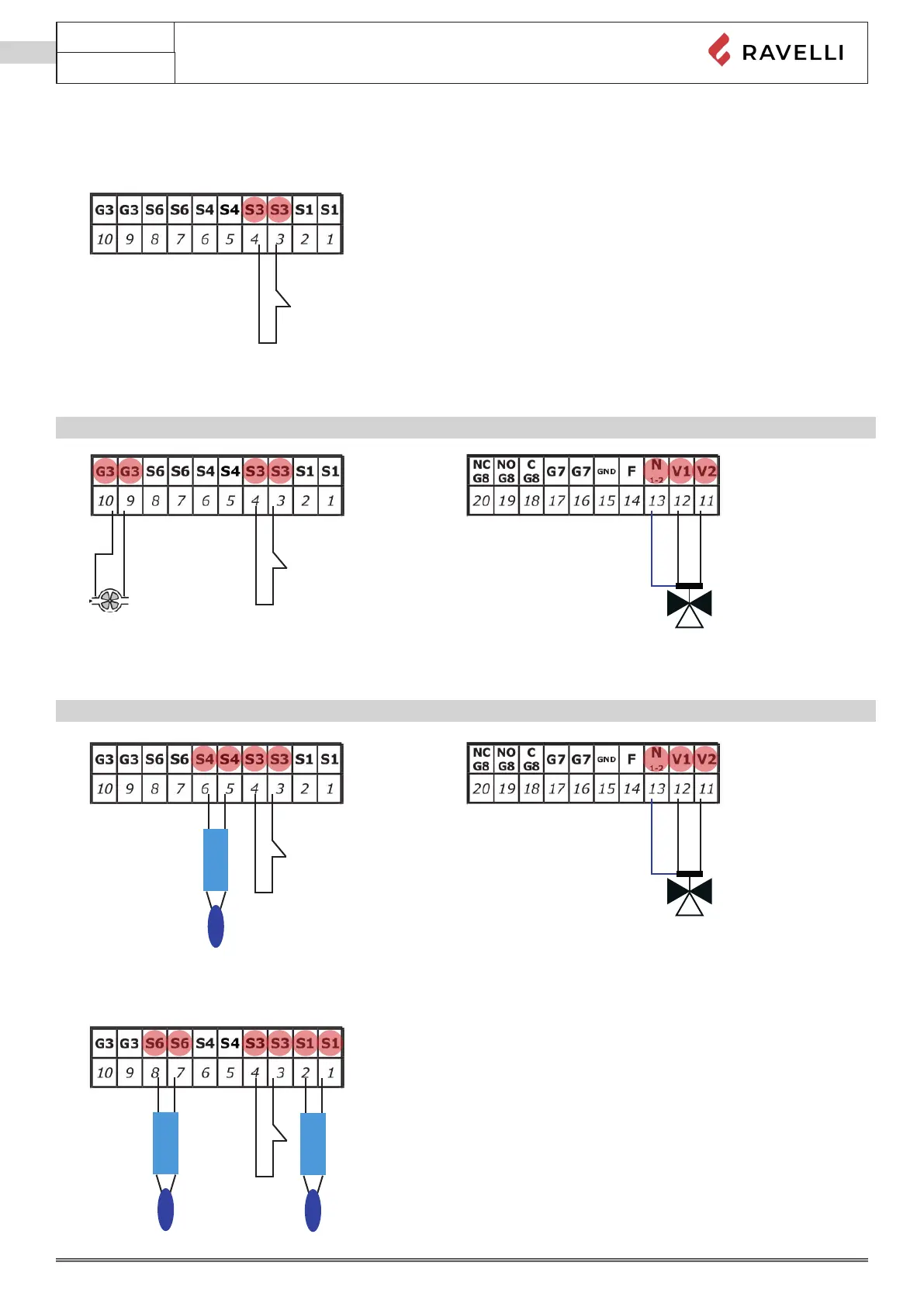

Aansluitingen voor hydraulische schema’s
Aansluitingen voor schema 0 (alleen verwarmingssysteem)
S3
Aansluitingen voor schema 0 en SWW-Kit
📌De optionele kit is vereist om dit schema te gebruiken
G3
S3
V1
V2
N
Aansluitingen voor schema 1 (SWW-tank)
📌De optionele kit is vereist om dit schema te gebruiken
Aansluitingen voor schema 2 (bu󰀨er)
S3
S4
S3
S1
S6
V1
V2
N
