Manual de uso y mantenimiento Touch Radio Hydro
Pag.19
Rev.0 18/05/2021
ES
CONEXIONES
📌Las conexiones deben realizarse por un técnico cualicado y/o autorizado por el Fabricante.
📌Por el instalador el tipo de cable, con la sección relativa, para ser instalado en caso de reemplazo es: H05RR-F sez.3G0,75
Conexión a la chimenea
⚠ La chimenea debe dimensionarse de manera que se garantice el calado declarado por el fabricante.
⚠ La estufa debe estar conectada a un único conducto de humos. Está prohibido conectar la estufa a una chimenea compartida
con otros aparatos de combustión o desagües de la campana.
⚠ El tubo de humos debe poder inspeccionarse para limpiarlo.
Componentes
Esta estufa está equipada con los siguientes componentes de control y seguridad:
• Válvula de seguridad de 3 bar.
• Termostato de control del circulador (integrado en las funciones de la tarjeta electrónica).
• Termostato de activación de la alarma acústica (integrado en las funciones de la tarjeta electrónica).
• Indicador de temperatura (integrado en las funciones de la tarjeta electrónica, mediante pantalla).
• Indicador de presión (integrado en las funciones de la tarjeta electrónica, mediante pantalla).
• Alarma acústica (integrada en las funciones de la tarjeta electrónica).
• Interruptor térmico automático de regulación (integrado en las funciones de la tarjeta electrónica).
• Interruptor térmico automático de bloqueo (termostato con rearme manual).
• Sistema de circulación.
• Sistema de expansión (vaso de expansión).
Las leyes y reglamentos locales (por ejemplo, la norma UNE 10412-2 válida en Italia) podrían establecer otros componentes de
seguridad. En tal caso, deben montarse en la instalación.
La realización de un sistema de calefacción con la correspondiente instalación de la caldera debe respetar todas las normativas
nacionales y locales vigentes en el lugar donde se instala el sistema.

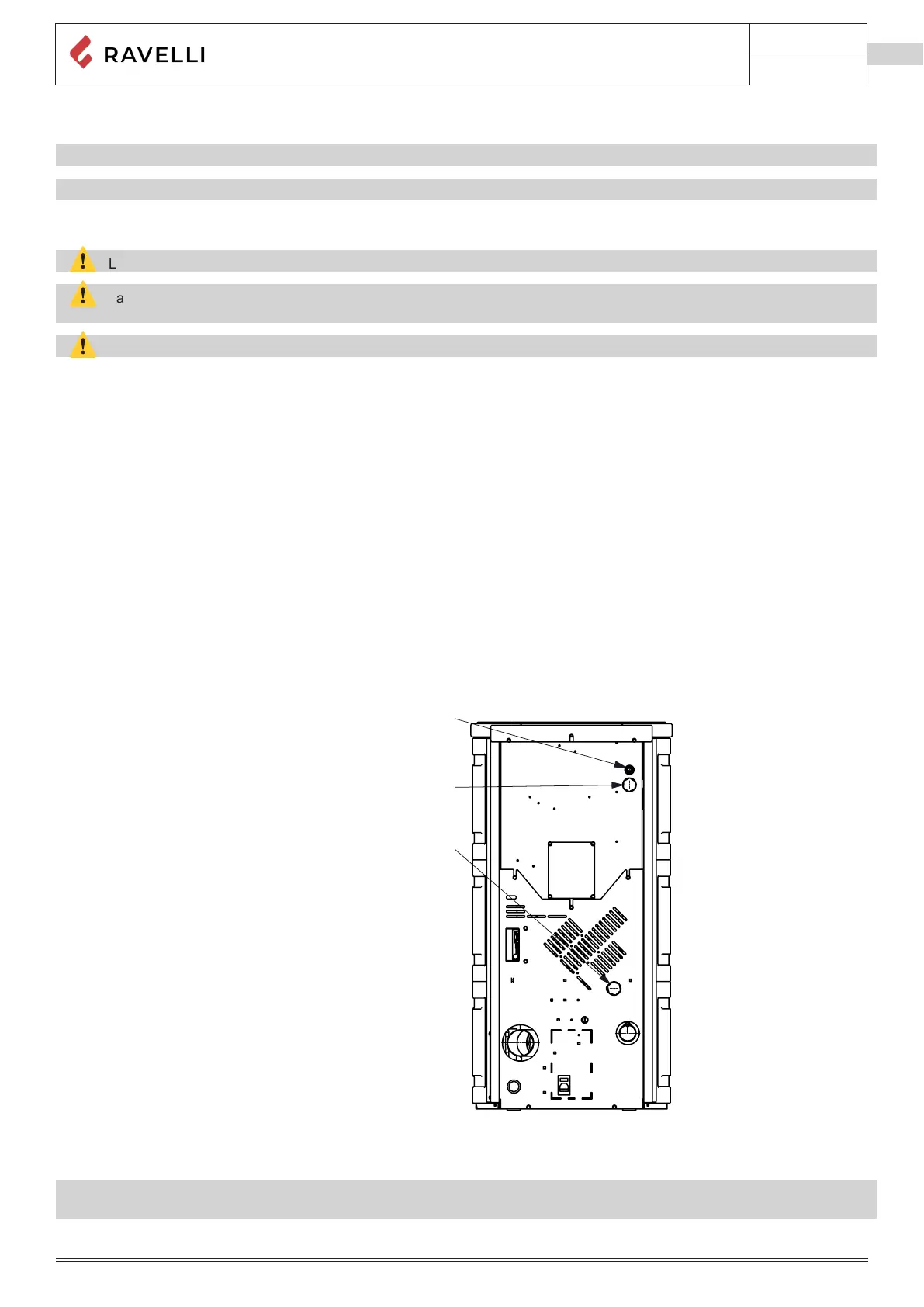

Conexión estufa-instalación
¾" RITORNO IMPIANTO
¾" MANDATA IMPIANTO
Ø18 SCARICO SICUREZZA
Conecte la estufa a la instalación hidráulica de manera que no se vincule excesivamente, para que pueda realizar ligeros desplaza-
mientos.
📌Antes de conectar la termo-estufa, se recomienda encarecidamente lavar a fondo la instalación, para eliminar residuos y
depósitos.
Ø18 Descarga de seguridad
3/4’’ Envío
3/4’’ Retorno
