Hydraulische schema’s
Met deze thermokachel is het mogelijk verschillende soorten systemen te beheren, zowel het systeem waarin de thermokachel direct
op het verwarmingscircuit is aangesloten, als de meer complexere systemen waarin accumulatoren (SWW-tanks, buffers of beide)
aanwezig zijn en die de productie van sanitair warm water (SWW) mogelijk maken. De keuze van het te gebruiken hydraulische
schema moet worden gemaakt, via het display, op het moment van installatie van de thermokachel, door een erkende technicus.

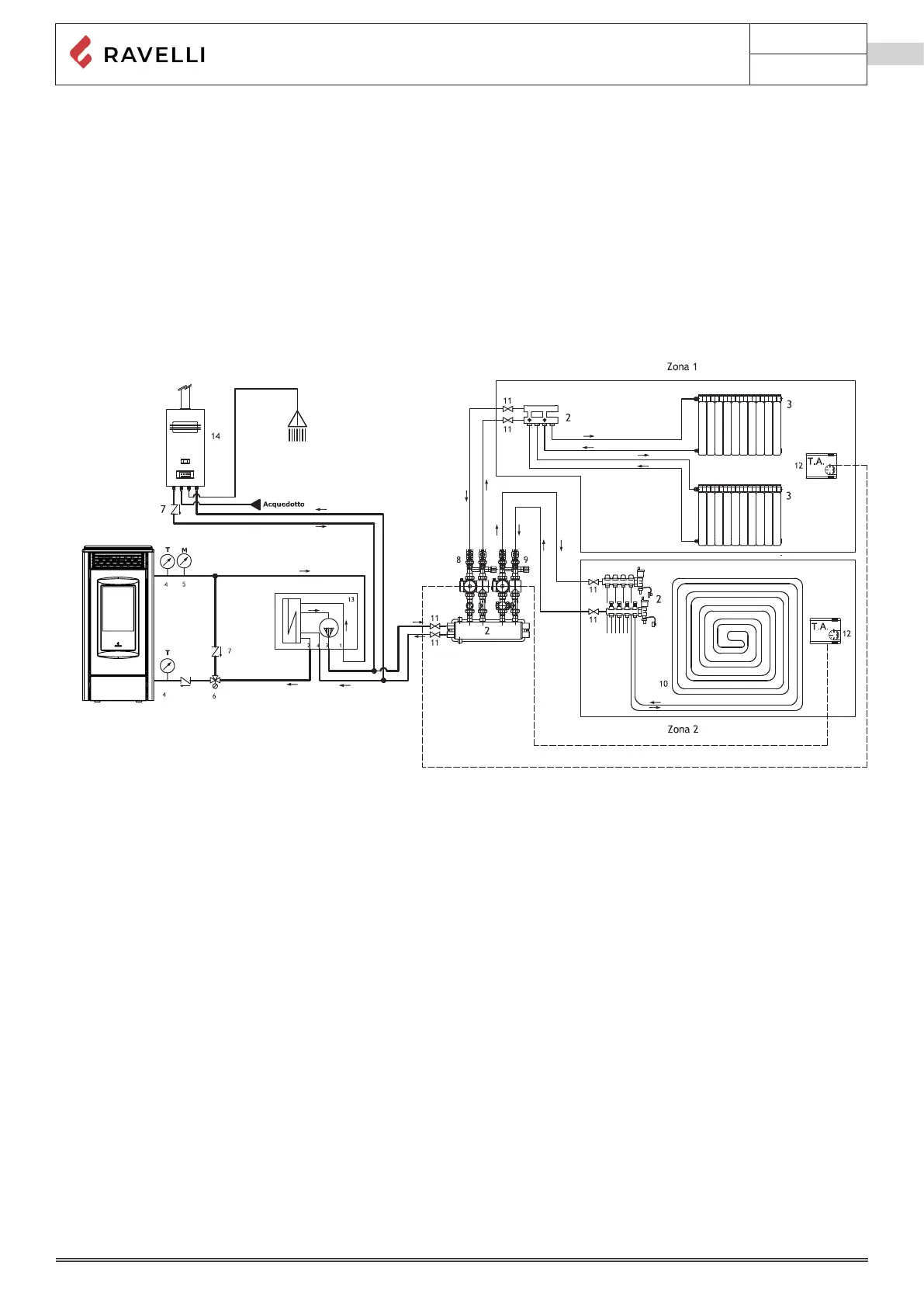

Schema 0 (alleen verwarmingssysteem)
In dit type circuit wordt de kachel direct op het verwarmingssysteem aangesloten. Standaard is dit schema ingesteld.
Het hier afgedrukte schema is indicatief en vermeldt mogelijk niet alle noodzakelijke onderdelen voor de correcte werking van het
systeem. Wend u zich tot een bevoegd installateur voor het ontwerp van het hydraulisch systeem.
OPMERKING: In dit schema is het mogelijk ook de SWW-KIT te gebruiken
LEGENDA
1- Pelletkachel
2- Collectoren verwarming verdeling
3- Radiateurs
4- Thermometer
5- Manometer
6- Anticondensklep
7- Terugslagklep
8- Live-verdeeleenheid
9- Thermostatische verdeeleenheid
10- Stralingspaneel (vloerverwarming )
11- Afsluitkleppen
12- Omgevingsthermostaat
13- Vermogensscheidingseenheid
14- Gasketel
