Manual de uso y mantenimiento Touch Radio Hydro
Pag.21
Rev.0 18/05/2021
ES

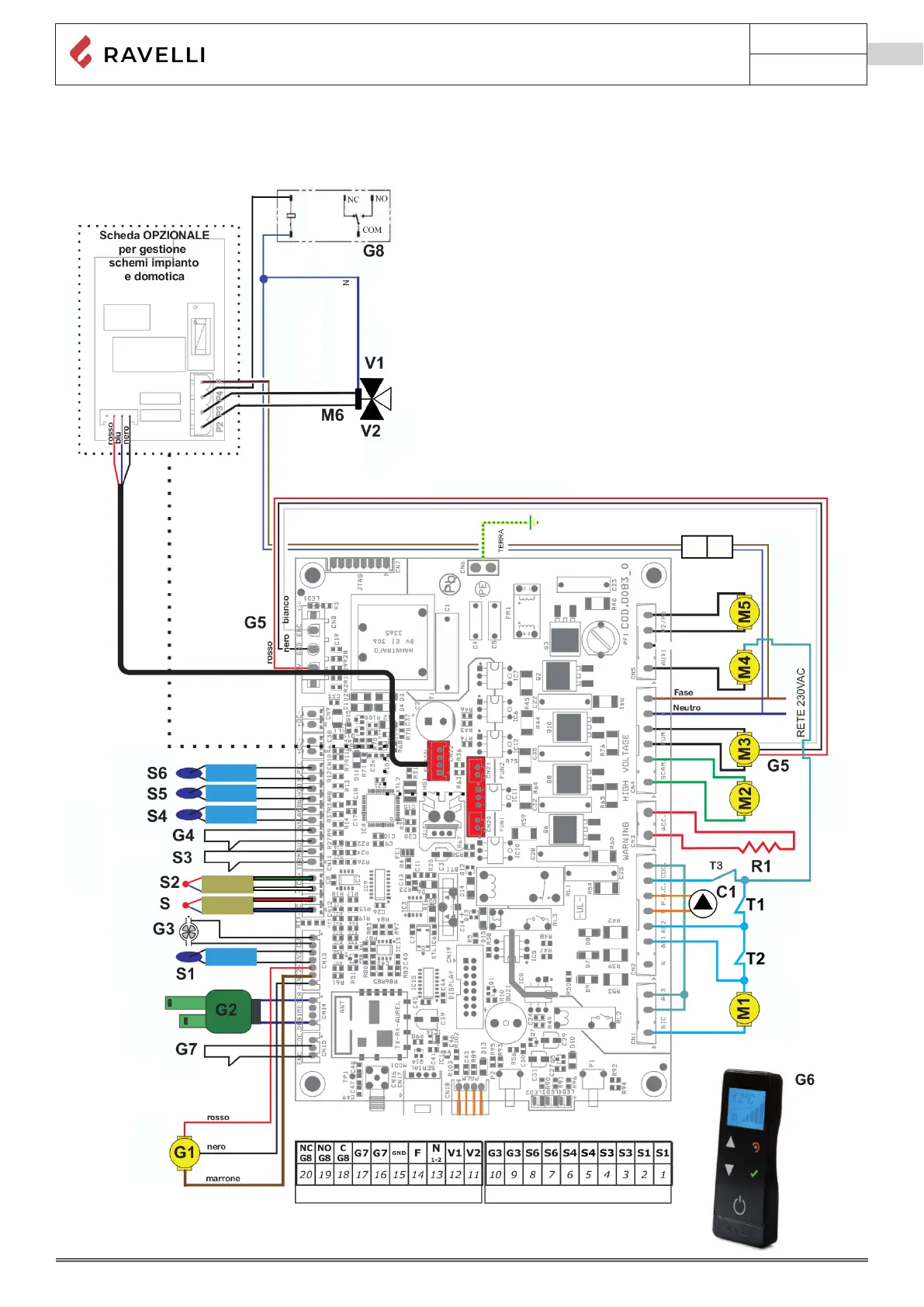

Esquema eléctrico
LEYENDA
Seguridad
T1- Seguridad de los pellets
T2- Presostato
T3- Seguridad puerta y/o cajón de
ceniza
Motores
M1- Motor de engranaje del sinfín
M2- Intercambiador de calor
M3- Extractor de humo
M4- Limpiador automático
M5- Motor del compactador +
Turbuladores
M6- Válvula de 3 vías
Resistencia
R1- Resistencia
Circulador
C1- Circulador
Válvula de 3 vías
V1- Agua caliente sanitaria (ACS)
V2- Calefacción
Sondas
S- Sonda de humo (J)
S1- Sonda H2O retorno / Sonda Puffer L
S2- Sonda de llama (K)
S3- Termostato externo / Sonda de habitación
S4- Sonda deposito de ACS
S5- Sonda H2O envío
S6- Sonda Puffer H
Genérico
G1-
Transductor de presión
(H2O)
G2- Debímetro
G3- Medidor de Flujo
G4- Contador automático de golpes del limpiador
G5- Codificador para la lectura de las revoluciones
del extractor
G6- Mando a distancia táctil “RADIO”
G7- Contacto para la gestión de la domótica
G8- Contacto de ignición GAS-
Salida domótica de señalización de alarmas
(TRF 58)
