Manuel d’utilisation et d’entretien Touch Radio Hydro
Pag.77
Rev.0 18/05/2021
FR
Schémas hydrauliques
Avec ce thermopoêle, il est possible de gérer différents types d’installations, aussi bien l’installation à laquelle le thermopoêle est
raccordé directement au circuit de chauffage que les installations plus complexes où il y a des accumulateurs (Chaudière, Puffer ou
les deux) et qui permettent la production d’eau chaude sanitaire (ECS). Le choix du schéma hydraulique à adopter doit être effectué
via l’écran, au moment de l’installation du thermopoêle, par un technicien agréé.

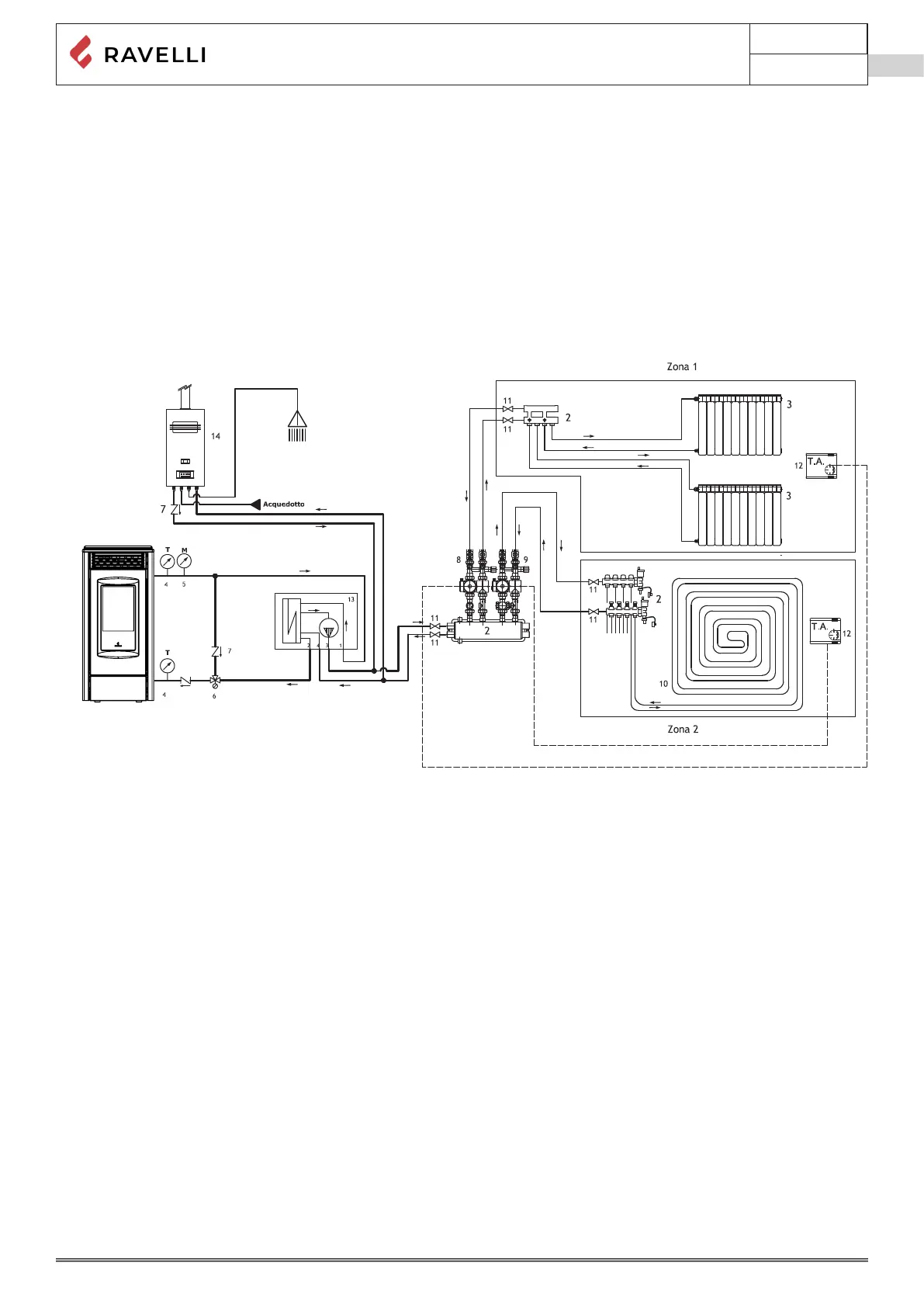

Schéma 0 (uniquement installation de chauage)
Dans ce type de circuit, le poêle est raccordé directement à l’installation de chauffage. C’est le schéma configuré en série.
Ce schéma est fourni à titre indicatif et peut ne pas représenter tous les composants nécessaires pour le bon fonctionnement de
l’installation. S’adresser à un chauffagiste qualifié pour la conception de l’installation hydraulique.
REMARQUE : Le KIT ECS peut également être utilisé dans ce schéma
LÉGENDE
1- Poêle à granulés
2- Collecteurs de chauffage distribution
3- Radiateurs
4- Thermomètre
5- Manomètre
6- Valve anti-condensation
7- Clapet anti-retour
8- Groupe de distribution en direct
9- Groupe de distribution thermostatique
10- Panneau rayonnant (chauf. par le sol)
11- Vannes d’arrêt
12- Thermostat d’ambiance
13- Groupe de séparation puissance
14- Chaudière à gaz
