Manual de uso y mantenimiento Touch Radio Hydro
Pag.26
Rev.0 18/05/2021
ES

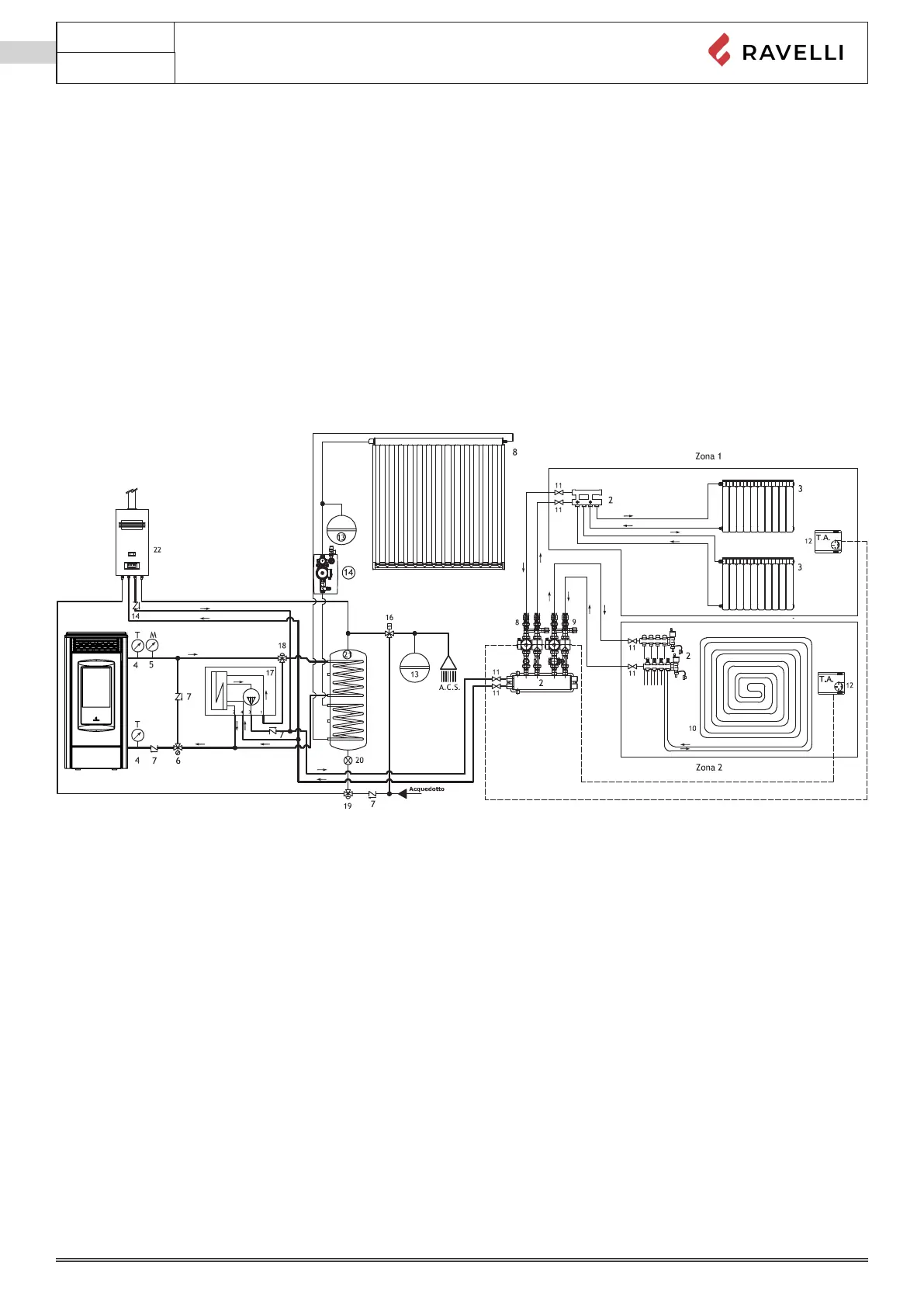

Esquema 1 (sonda del calentador)
El esquema 1 permite gestionar una instalación de calefacción en la que hay un calentador para la producción de ACS. El calentador
puede estar conectado a otras unidades para producir calor, como por ejemplo a paneles solares.
Con este esquema, la estufa funciona para llevar el calentador a la temperatura configurada; ya que se alcanza la temperatura del
agua configurada, la válvula de tres vías cambia de posición y la termo-estufa empieza a intercambiar en la instalación de calefac-
ción. A partir de este momento, la caldera se gestiona con el termostato externo o con el set H2O interno (como para el esquema 0).
La termo-estufa calienta de nuevo el Calentador cuando la temperatura del agua del mismo baja por debajo del valor de puesta en
marcha o cuando el medidor de flujo (si lo lleva) detecta que se usa agua caliente sanitaria.
Si la termo-estufa está en estado ECO STOP o en modalidad STAND-BY AGUA, con las condiciones clásicas de puesta en marcha
del esquema 0, se añade la solicitud que proviene del Calentador o del medidor de flujo.
El esquema que se indica en este manual es indicativo y puede que no incluya todos los componentes necesarios para el funcio-
namiento correcto de la instalación. Encargue el proyecto de la instalación hidráulica a un técnico de sistemas térmicos, habilitado.
LEYENDA
1- Estufa de pellet
2- Colectores de calefacción de distribución
3- Radiadores
4- Termómetro
5- Manómetro
6- Válvula anticondensación
7- Válvula antirretorno
8- Grupo de distribución en directa
9- Grupo de distribución termostático
10- Panel radiante (suelo radiante)
11- Válvulas de interceptación
12- Termostato ambiente
13- Vaso de expansión
14- Grupo de bomba solar
15- Colector solar
16- Válvula mezcladora termostática
17- Grupo separación potencia
18- Válvula de tres vías motorizada
19- Válvula de tres vías motorizada con
retorno de resorte
20- Medidor de Flujo
21- Caldera de acumulación
22- Caldera de gas
