Handleiding voor gebruik en onderhoud Touch Radio Hydro
Pag.27
Herz.0 18/05/2021
NL

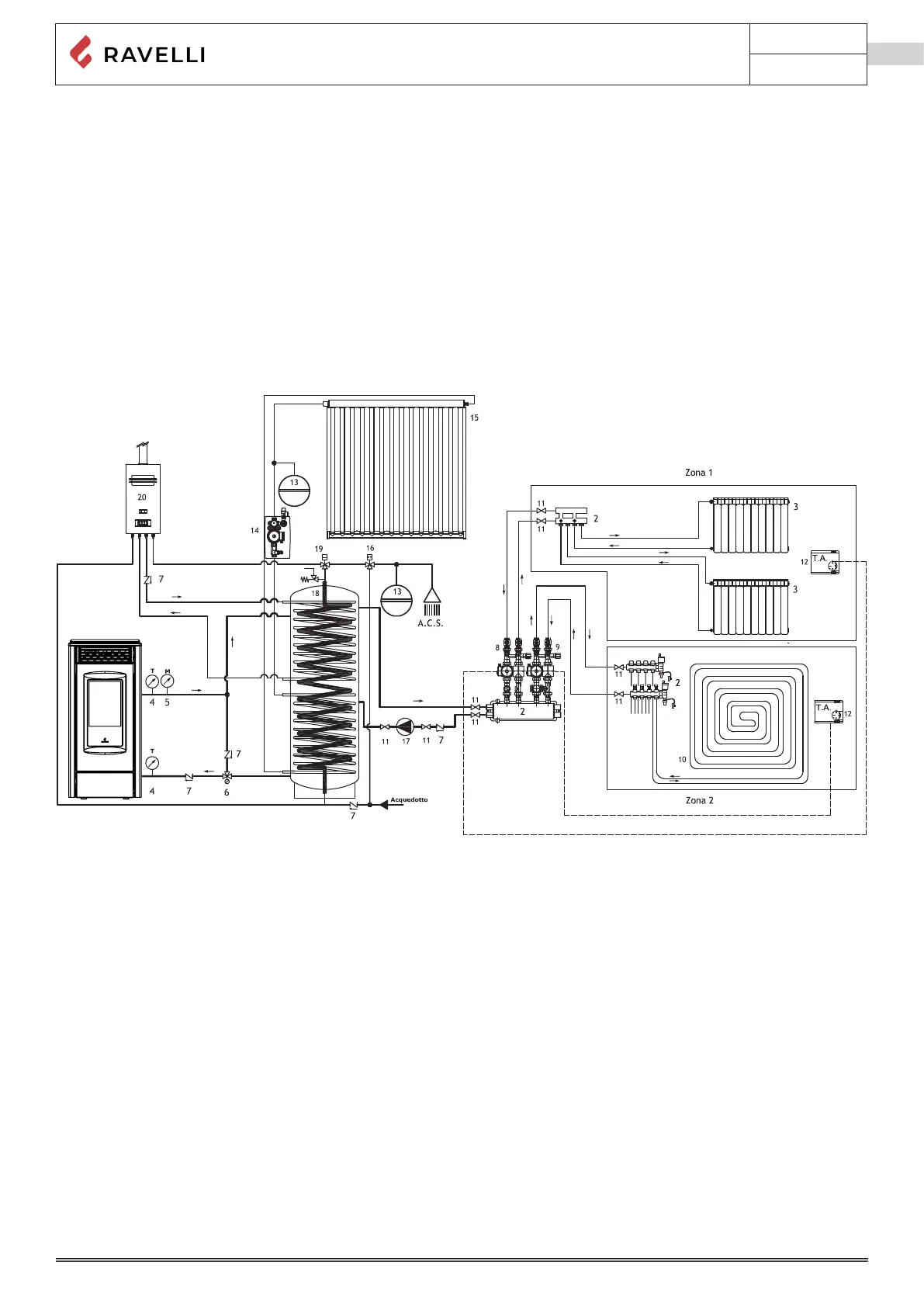

Schema 2 (sonde buer)
Schema 2 kan worden gebruikt in een systeem waarin een opslagreservoir (Buffer) aanwezig is die het verwarmingssysteem beheert
en, indien voorbereid, ook de productie van sanitair warm water (SWW). In dit systeem is de thermokachel direct op de Buffer aan-
gesloten. In dit type circuit wordt het beheer van de omgevingstemperatuur toevertrouwd aan een regelcentrale (niet geleverd) die de
buffer en eventuele zonekleppen beheert. De temperatuur van de buffer wordt beheerd door de thermokachel dankzij een sonde. De
thermokachel werkt op het maximum vermogen om de ingestelde temperatuur van de buffer te bereiken. Wanneer deze temperatuur
wordt bereikt, gaat de kachel naar de status ECO STOP en herstart automatisch als de temperatuur van de buffer onder die waarde
daalt. Het voordeel van het gebruik van de buffer is dat deze de werking van de thermokachel regelt. De buffer kan op andere warm-
teproductie-eenheden worden aangesloten, zoals bijvoorbeeld zonnepanelen en/of gasketel.
Het hier afgedrukte schema is indicatief en vermeldt mogelijk niet alle noodzakelijke onderdelen voor de correcte werking van het
systeem. Wend u zich tot een bevoegd installateur voor het ontwerp van het hydraulisch systeem.
LEGENDA
1- Pelletkachel
2- Collectoren verwarming verdeling
3- Radiateurs
4- Thermometer
5- Manometer
6- Anticondensklep
7- Terugslagklep
8- Live-verdeeleenheid
9- Thermostatische verdeeleenheid
10- Stralingspaneel (vloerverwarming)
11- Afsluitkleppen
12- Omgevingsthermostaat
13- Expansievat
14- Zonnepompeenheid
15- Zonnecollector
16- Thermostatische mengklep
17- Boosterpomp
18- Buffer pipe in tank met SWW
19- Gemotoriseerde driewegklep met veerretour
20- Gasketel
