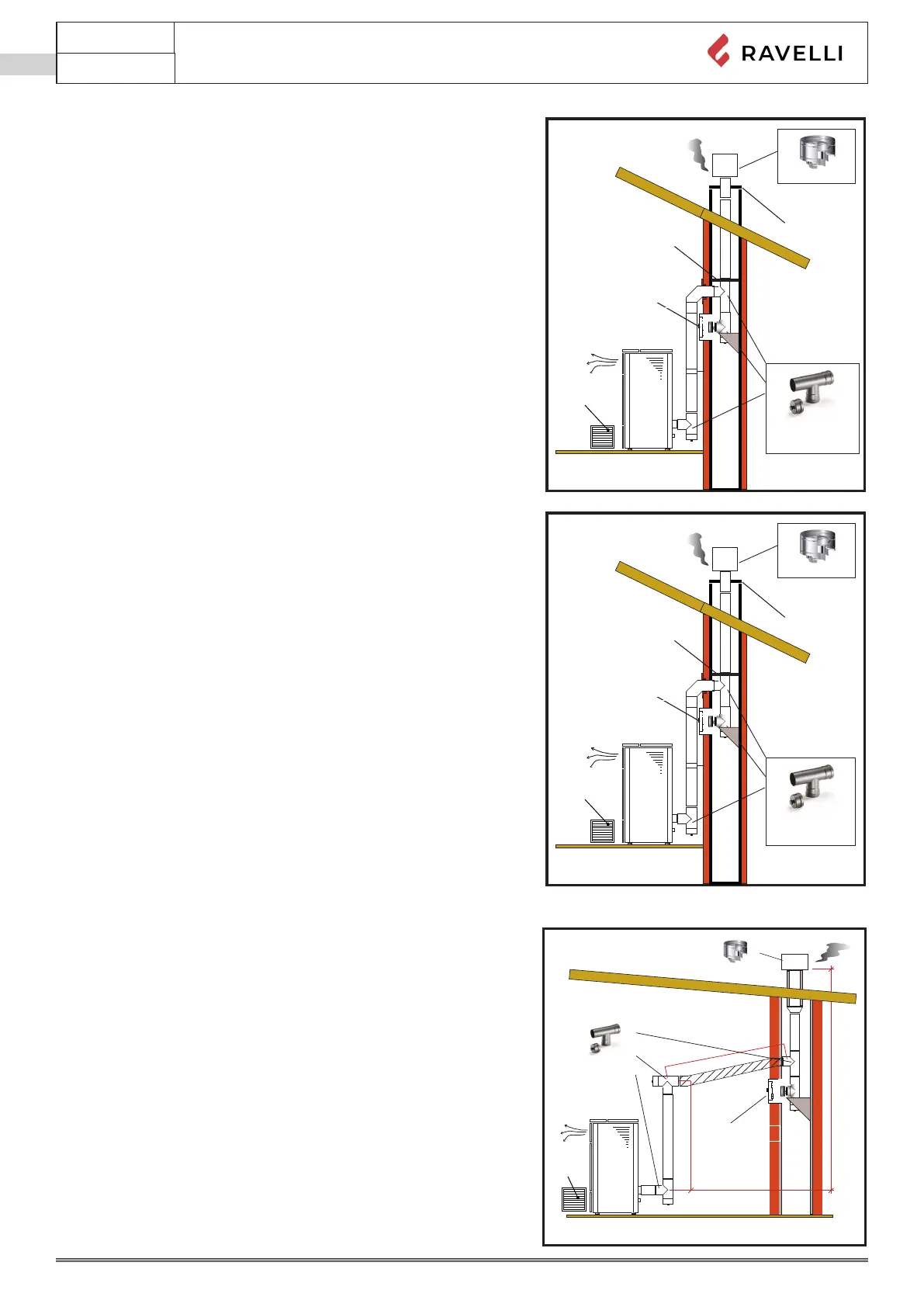

Ce type d’installation (voir la Fig. 4) exige une sortie de toit isolée
car l’ensemble du conduit de fumée a été monté à l’extérieur de
l’habitation.
Un raccord de type en « T » doté d’un bouchon d’inspection a été
monté dans la partie inférieure de la sortie de toit.
SORTIE DE TOIT INTERNE
Fig.4
Protection de la pluie
Plaque de recouvrement
Lamiera in acciaio a tenuta stagna
Raccord en T avec
chambre de récupération
et pour la condensation
Botola d’ispezione
Prise d’air à
l’extérieur
Trappe d’inspection
Ce type d’installation (voir la Fig. 5) n’exige pas de sortie de toit
isolée car une partie du conduit de fumée a été montée à l’intérieur
de l’habitation et une partie se trouve à l’intérieur d’une sortie de
toit déjà existante.
Un raccord de type en « T » doté d’un bouchon d’inspection a été
monté dans la partie inférieure du chaudière ainsi qu’à l’intérieur de
la sortie de toit.
SORTIE DE TOIT INTERNE
Fig.5
Protection de la pluie
Plaque de recouvrement
Lamiera in acciaio a tenuta stagna
Raccord en T avec
chambre de récupération
et pour la condensation
Botola d’ispezione
Prise d’air à
l’extérieur
Trappe d’inspection
Ce type d’installation (voir la Fig.6) requiert un tronçon horizontal
pour se raccorder à une sortie de toit déjà existante.
Respecter les pentes indiquées sur la gure de manière à réduire le
dépôt des cendres dans le tronçon du tuyau horizontal. Un raccord
de type en « T » doté d’un bouchon d’inspection a été monté dans
la partie inférieure et à l’entrée de la sortie de toit.
Comme tronçon initial, il est interdit d’installer un coude à 90°, car
la cendre bloquerait le passage des fumées en peu de temps, en
causant des problèmes de tirage du chaudière. (Voir la Fig. 2)
2 - 3 mt max
Hauteur supérieure à 4 m
Pente 3 - 5 %
Max 2 -3 mt
SORTIE DE TOIT INTERNE
Fig.6
Raccord en T pour
la condensation
Protection de la pluie
Prise d’air à
l’extérieur
Trappe d’inspection
