6.5 Elektrisk tilslutning
Livsfarlige kvæstelser ved elektrisk stød.
Ved berøring af strømførende dele er der fare for livsfarlige kvæstelser.
• Forvis dig om, at strømmen til anlægget, som enheden installeres på,
er afbrudt.
• Forvis dig om, at andre ikke kan tænde for anlægget igen.
• Forvis dig om, at det kun er en elektriker, der udfører
installationsarbejde på den elektriske tilslutning af apparatet og kun
efter de gældende regler.
Livsfarlige kvæstelser ved elektrisk stød
Selv om netstikket til spændingsforsyningen trækkes ud, kan der være
påtrykt en spænding på 230 V på dele af bundkortet.
• Afbryd styringen til enheden fuldstændigt fra spændingsforsyningen,
før afdækningerne tages af.
• Kontroller, at bundkortet ikke er påtrykt spænding.
Enhedens spændingsforsyning er forberedt ab fabrik:
• Netadapter til stikdåse
• Stik til jackstik (hun)
Det elektriske ledningsnet skal oprettes af en fagmand iht. gyldige nationale og
lokale forskrifter.
Der skal være en stikdåse med en spændingsforsyning på 230 volt på
opstillingsstedet til tilslutningen.

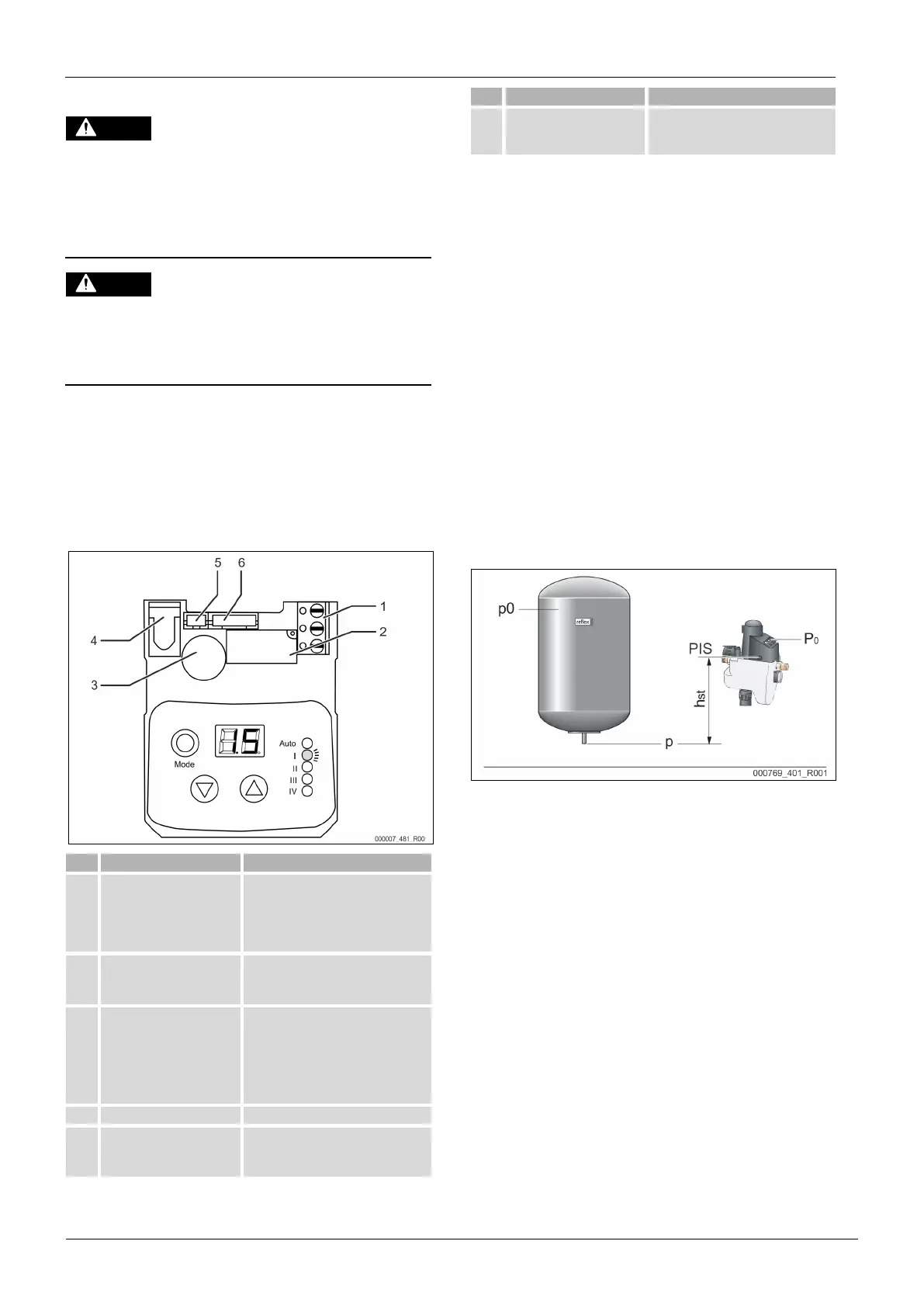

6.5.1 Klemskema
Bestykning (fra venstre mod højre)
1
Potentialfri fejlmeldekontakt
til overførsel til bygningens
centrale styreteknik /
klemme 3-polet
• Jumper (i normaldrift jumper
mellem 1+2, i fejltilfælde mellem
2+3)
• Rod
• Funktionsskift af kontakt 1+2
2
Tryksensor - PH connector
3-polet
• Forsyning tryksensor
• Steltilslutning tryksensor
• Signal tryksensor
3 Motor,
Mikrokontakt,
Batteri - PH connector
6-polet
• +pol batteri
• Steltilslutning batteri
• Steltilslutning motor
• Forsyning motor
• Mikrokontakt
• Mikrokontakt
4 Signalgiver
5
Tryksensor - PH connector
3-polet
• Forsyning tryksensor
• Steltilslutning tryksensor
• Signal tryksensor
Bestykning (fra venstre mod højre)
6
Den integrerede
motorkuglehanes
stikklemme
7 Første idrifttagning
Bemærk!
Bekræft i monterings
- og idrifttagningsattesten, at installation og
idrifttagning er udført fagligt korrekt. Dette er også en forudsætning
for, at garantikrav kan imødekommes.
Lad Reflex-fabrikskundeservice udføre første idrifttagning samt
den årlige vedligeholdelse.
7.1 Forudsætninger for idrifttagning
• Installationen af enheden er afsluttet.
• Tilslutningerne til anlægssystemet og til drikkevandsnettet er oprettet
• Alle afspærringer til anlægssystemet og til drikkevandsnettet er oprettet.
• Den elektriske tilslutning er oprettet iht. gyldige nationale og regionale
forskrifter.
• Rørledningerne til enheden er skyllet igennem og renset for urenheder og
svejserester.
• Afløbstragtens tilslutning til spildevandssystemet er oprettet iht. den
gældende standard DIN EN 12056.
• Vedlagte manometer er installeret på trykreduktionsventilen.
7.2 Bestemmelse af styringens minimale driftstryk P
0
Det minimale driftstryk "P
0
" kræves ved anlægssystemer med en
membrantrykekspansionsbeholder.
Find det minimale driftstryk "P
0
" for enheden:
• Enheden er installeret på samme niveau (h
st
= 0) som
membrantrykekspansionsbeholderen:
P
0
= p0
• Enheden er installeret længere nede end
membrantrykekspansionsbeholderen:
P
0
= p0 + h
st
/ 10
• Enheden er installeret højere oppe end
membrantrykekspansionsbeholderen:
P
0
= p0 - h
st
/ 10
P
0
Minimalt driftstryk i bar
p0 Fortryk på membrantrykekspansionsbeholderen i bar
h
st
Statisk højde i m
Bemærk!
Påfyldningstrykket til efterfødningen med rent vand i anlægssystemet
beregnes som følger:
Påfyldningstryk ≥ P
0
+ 0,3 bar
Bemærk!
Ved planlægningen skal det påses, at enhedens arbejdsområde ligger
mellem starttrykket "PA" og sluttrykket "PE"i tr
ykholdesystemets
