Монтаж
138 — Русский
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
6.3 Проведение
ВАЖНО
Повреждения при неквалифицированном монтаже
Со стороны присоединений трубопроводов или аппаратов системы
могут возникать дополнительные нагрузки на устройство.
• Монтаж трубных соединений между устройством и системой не
должен приводить к возникновению напряжений и вибраций
(отсутствие моментов).
• При необходимости трубопроводы и аппараты должны быть
установлены
на
опорах
.
Смонтируйте устройство в системе.
При монтаже действуйте следующим образом:
1. Проложить соответствующую соединительную линию между
сетью питьевого водоснабжения и устройством.
– Не допускать застоев в контуре циркуляции воды.
2. Проложить соединительную линию между выходом устройства
и системой.
– Подобрать соответствующие размеры (длина/диаметр)
для выходной линии устройства.
– Потеря давления в этой линии в любом рабочем состоянии
должна составлять < 0,3 бар.
3. После монтажа тщательно промыть линии.
– Это позволит избежать повреждений из-за загрязнения.
4. Соблюдать направление потока в устройстве.
– Направление потока указано маркировкой на корпусе
арматуры.
5. Смонтировать устройство между соединительной линией от
сети питьевого водоснабжения и выходной линией к системе.
– Использовать входящие в комплект поставки резьбовые
соединения.
6. Смонтировать на устройстве сливную линию подходящих
размеров (длина/диаметр).
– При подключении воронки к канализационной сети
соблюдать положения действующего стандарта
DIN EN 12056.
Монтаж устройства завершен.

Указание!
Используйте
фильтр для питьевой воды согл. DIN EN 13443 и
водомерный
прибор.
•
Это позволит обеспечить длительную и безупречную
работу устройства.

Указание!
При
использовании средств подготовки воды установите
дополнительный датчик давления.

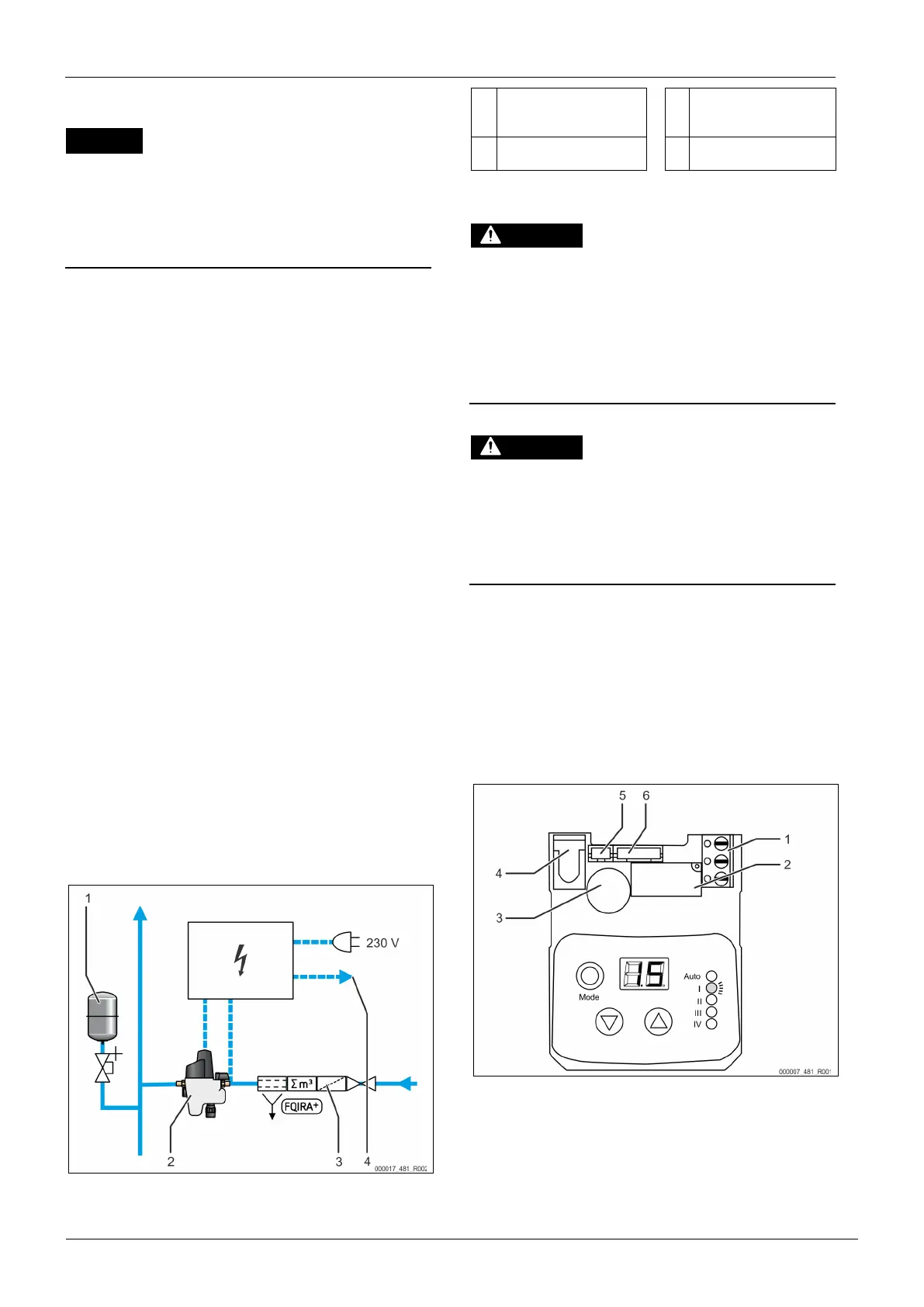

6.4 Схема подключения
1
Мембранный
расширительный
резервуар
3
Контактный водомер
2
Арматура
подпитки
Fillcontrol
4
Общая
неисправность
6.5 Электрическое подключение
ОПАСНО
Угроза для жизни в случае поражения электрическим током
.
Контакт с токоведущими деталями может привести к опасным
для жизни травмам.
• Убедиться в том, что установка, в которую монтируется
устройство, обесточена.
• Должна быть обеспечена защита от включения установки
другими лицами.
• Монтажные работы на электрическом присоединении
устройства должны проводиться только профессиональным
электриком, с соблюдением правил электротехники.
ОПАСНО
Угроза для жизни при поражении электрическим током
Некоторые детали платы устройства могут оставаться под
напряжением 230 В даже после отсоединения сетевого штекера
от источника питания.
• Перед снятием крышек блока управления необходимо
полностью отключить устройство от источника
электропитания.
•
Убедиться
в
том
,
что
плата
обесточена
.
Электропитание устройства подготовлено производителем:
• Блок питания для розетки.
• Штекер для гнезда.
Монтаж кабельной проводки должен производиться специалистом,
в соответствии с действующими национальными и местными
предписаниями.
На месте эксплуатация должна быть предусмотрена розетка для
подключения к сети на 230 В.
6.5.1 Схема соединений
