3.6 Остаточные риски
Это устройство изготовлено в соответствии с актуальным уровнем
технического развития. Несмотря на это, полностью исключить остаточные
риски невозможно.
ВНИМАНИЕ
Опасность ожогов о горячие поверхности
Горячие поверхности отопительных систем могут стать причиной
получения ожогов кожи.
Пользоваться защитными перчатками.
Разместить вблизи устройства соответствующие
предупреждения
.
ВНИМАНИЕ
Опасность травмирования выходящей под давлением
жидкостью
Нарушение правил монтажа, демонтажа и работ по
техобслуживанию может привести к получению ожогов и
травмированию на присоединениях вследствие внезапного
выброса горячей воды или горячего пара под давлением.
Монтаж, демонтаж и работы по техобслуживанию должны
производиться с соблюдением всех предписаний.
Перед началом работ по монтажу, демонтажу и
техническому обслуживанию на присоединениях
необходимо убедиться в том, что система находится в
безнапорном состоянии.
4 Описание устройства
4.1 Описание
Устройство обеспечивает контролируемое и предписанное
стандартом DIN EN 1717 безопасное заполнение с последующей
подпиткой систем отопления и охлаждения свежей водой из сети
питьевого водоснабжения. Встроенный системный разделитель «BA»
(согл. DIN EN 12729) не допускает обратного перетекания контурной
воды из системы отопления или охлаждения в сеть питьевого
водоснабжения. Устройство допущено для монтажа между сетью
питьевого водоснабжения и системой отопления или охлаждения
согласно DIN EN 12828.

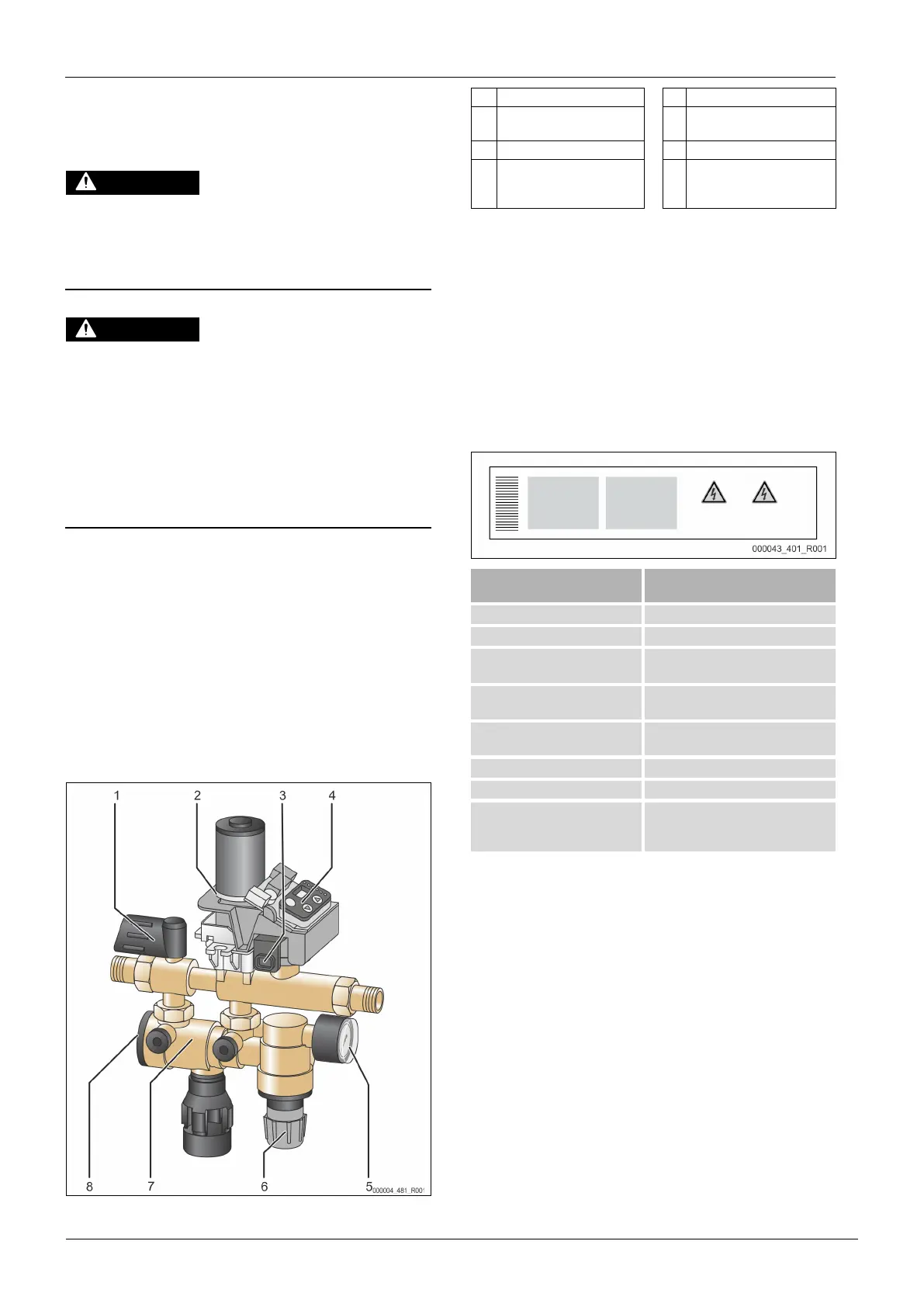

4.2 Обзор
1
Запорная
арматура
5
Манометр
2
Моторизованный
шаровой кран
6
Редуктор давления
3
Датчик давления
7
Системный разделитель
4
Система
управления/панель
управления
8
Заглушка системного
разделителя
Устройство состоит из запорной арматуры, системного разделителя,
грязеуловителя, датчика давления, моторизованного шарового
крана, редуктора давления с контрольным манометром и системы
управления. Диапазон настройки редуктора давления составляет от
0,5 до 5 бар.
Корпус выполнен из прессованной латуни. Внутренние части и
сливная воронка изготовлены из высококачественного пластика и
эластомера (EPDM).
4.3 Идентификация
4.3.1 Заводская табличка
На заводской табличке указаны сведения о производителе, дате
выпуска, заводском номере, а также технические характеристики.
Запись на заводской
табличке
Значение
Type
Обозначение
устройства
Serial No.
Серийный
номер
Min. / max. allowable pressure PS
Минимальное
/
максимальное
допустимое
давление
Max. allowable flow temperature of
system
Максимальная
допустимая
температура
системы
на
входе
Min. / max. working temperature
TS
Мин. / макс. рабочая температура
(TS)
Year of manufacture
Год
производства
Max. system pressure
Макс
.
системное
давление
Min. operating pressure set up on
site
Мин
.
рабочее
давление
,
настроенное на месте
эксплуатации
4.4 Комплект поставки
Комплект поставки описывается в накладной, содержание
указывается на упаковке.
Базовое оборудование к арматуре подпитки:
Устройство
Руководство по эксплуатации
Блок питания
Резьбовое соединение
Манометр
4.5 Опциональное оснащение
К устройству предлагается нижеуказанное опциональное
оснащение.
Контактный водомер «FQIRA+».
Умягчение при помощи Reflex Fillsoft.
Датчик давления Reflex FE
Указание!
К
опциональному оснащению прилагаются дополнительные
руководства по эксплуатации.
