Reflex Fillcontrol Plus Compact Original Operating Manual

Descrizione dei dispositivi
Fillcontrol Plus Compact — 03.05.2022 - Rev. D Italiano —
47
PRUDENZA
Pericolo di lesioni a causa della pressione dell'acqua in uscita
In caso di operazioni errate di montaggio, smontaggio o di manutenzione
sugli attacchi possono verificarsi ustioni e lesioni dovute a fuoriuscita
improvvisa di acqua calda o vapore caldo sotto pressione.
• Assicurarsi della corretta esecuzione delle operazioni di montaggio,
smontaggio o manutenzione.
• Prima di effettuare operazioni di montaggio, smontaggio o
manutenzione sugli attacchi, assicurarsi che l'impianto non sia in
pressione.
4 Descrizione dei dispositivi
4.1 Descrizione
L’apparecchio consente un riempimento e un rabbocco sicuri degli impianti di
acqua di riscaldamento e raffreddamento secondo i requisiti della norma DIN EN
1717 con acqua dolce dalla rete di acqua potabile. Il separatore di circuito "BA" (a
norma DIN EN 12729) impedisce il riflusso di acqua dell'impianto dai circuiti di
riscaldamento o raffreddamento ad acqua nella rete dell'acqua potabile.
L'apparecchio è omologato a norma DIN EN 12828 per l'allacciamento fra la rete
dell'acqua potabile e i circuiti di riscaldamento o raffreddamento ad acqua.

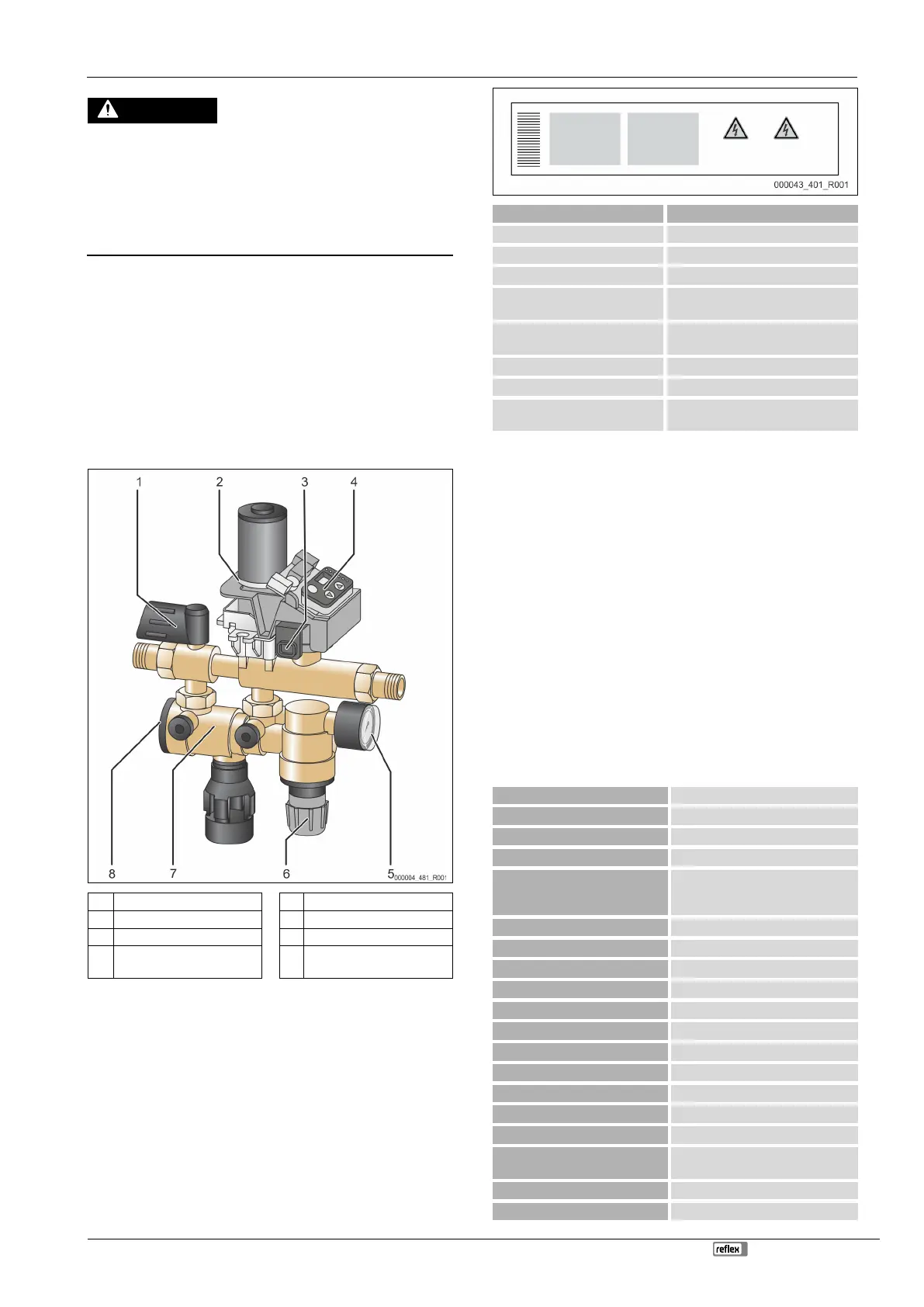

4.2 Rappresentazione d'insieme
1 Elemento di chiusura 5 Manometro
2 Valvola a sfera motorizzata 6 Riduttore di pressione
3 Sensore di pressione 7 Sezionatore di circuito
4
Unità di controllo/pannello di
comando
8
Coperchio del separatore di
circuito
L’apparecchio è costituito da una valvola di chiusura, un separatore di circuito,
un filtro, un sensore di pressione, un rubinetto a sfera motorizzato, un riduttore
di pressione con manometro di controllo e unità di controllo. L'intervallo di
regolazione del riduttore di pressione è compreso fra 0,5 e 5 bar.
La cassa è costituita da ottone estruso. Le parti interne e la tramoggia di scarico
sono composte da plastica ed elastomero (EPDM) di alta qualità.
4.3 Identificazione
4.3.1 Targhetta
Sulla targhetta sono riportate le informazioni su produttore, anno di costruzione,
matricola di fabbricazione e dati tecnici.
Indicazione sulla targhetta
Significato
Type Denominazione dell'apparecchio
Serial No. Numero di serie
Min. / max. allowable pressure PS Pressione minima/massima consentita
Max. allowable flow temperature of
system
Temperatura di mandata massima
consentita del sistema
Min. / max. working temperature
TS
Temperatura di esercizio min./max (TS)
Year of manufacture Anno di costruzione
Max. system pressure Pressione max. del sistema
Min. operating pressure set up on
site
Pressione minima di esercizio impostata
in sede d’opera
4.4 Entità della fornitura
L'entità della fornitura viene descritta sul documento di trasporto e il contenuto
è indicato sull'imballo.
Equipaggiamento di base per l'apparecchio di rabbocco, composto da:
• apparecchio
• manuale d'uso
• alimentatore
• raccordo di allacciamento a vite
• manometro
4.5 Equipaggiamento aggiuntivo opzionale
Per l'apparecchio sono disponibili i seguenti equipaggiamenti aggiuntivi:
• contatore d'acqua a contatto "FQIRA+".
• sistema di addolcimento mediante Reflex "Fillsoft".
• sensore di pressione Reflex "FE"

Avvertenza!
Gli equipaggiamenti aggiunt
ivi vengono forniti con manuali d'uso
separati a corredo.
5 Dati tecnici
Temperatura ambientale consentita
> 0 – 45 °C
Grado di protezione IP 54
Livello sonoro 55 dB
Potenza elettrica 350 W
Allacciamento elettrico
230 V/50 Hz (2 m di cavo di
allacciamento con alimentatore e
spina)
Protezione 4 A
Peso 3,0 kg
Altezza 304 mm
Larghezza 240 mm
Profondità 91 mm
Allacciamento in ingresso RP ½“
Allacciamento fuoriuscita RP ½“
Portata di rabbocco ≤ 500 l/h
Pressione max. di entrata 10 bar
Pressione min. di entrata P
0
+1,3 bar
Pressione di mandata max ≤ 1,5 bar
Sovrapressione di esercizio
consentita
10 bar
Temperatura di esercizio consentita 70 °C
Fluido in scorrimento Acqua potabile
