82Česky Fillcontrol Plus Compact03.05.2022 - Rev. D

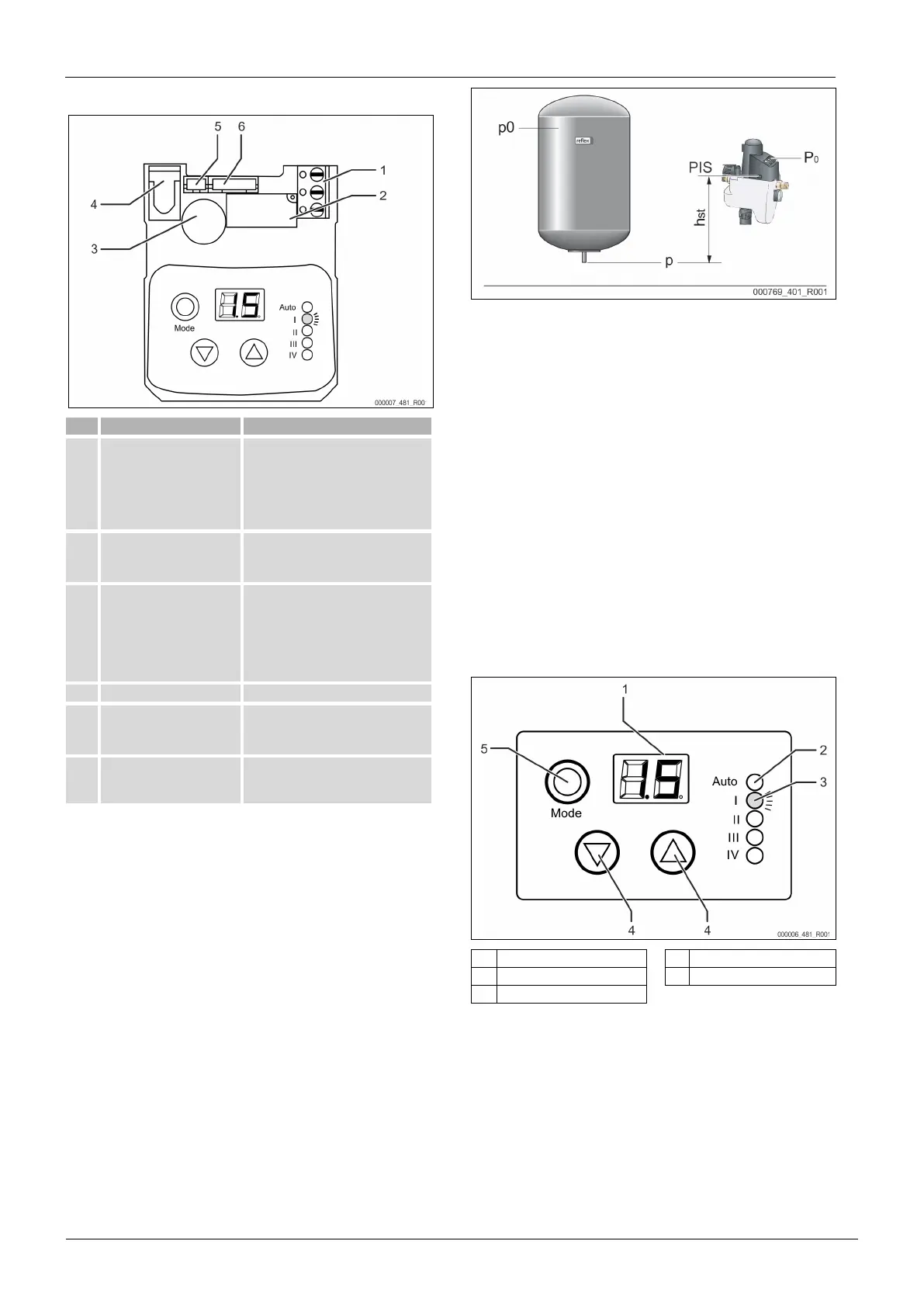

6.5.1 Svorkovací plán
Č.
Označení
obsazení (zleva doprava)
1
Kontakt pro hlášení poruch
bez potenciálu k předání
technickému vybavení
budov /
Svorka, 3pólová
spínací můstek (v běžném
provozu můstek mezi 1+2, v
případě chyby mezi 2+3)
dřík
přepínač k přepnutí funkce
spínače 1+2
2
tlakový senzor konektor PH
3pólový
napájení tlakový senzor
množství tlakový senzor
signál tlakový senzor
3 motor,
mikrospínač,
baterie konektor PH 6pólový
baterie +Pol
množství baterie
množství motor
napájení motor
mikrospínač
mikrospínač
4 signální hlásič
5
tlakový senzor konektor PH
3pólový
napájení tlakový senzor
množství tlakový senzor
signál tlakový senzor
6
Konektorová svorka
integrovaného kulového
kohoutu s pohonem
7 První uvedení do provozu
Upozornění!
Potvrďte odbornou montáž a uvedení do provozu v potvrzení o montáži
a uvedení do provozu. Je to podmínka pro nároky ze záruky.
-
První spuštění a roční údržbu nechte provést zákaznickou službou
Reflex.
7.1 Podmínky pro spuštění
Proběhla montáž přístroje.
Přípojky k systému zařízení a síti pitné vody jsou vytvořeny
Všechny uzávěry k systému zařízení a síti pitné vody jsou vytvořeny.
Elektrické připojení je vytvořeno dle platných národních a místních
předpisů.
Potrubí k přístroji jsou vypláchnuta a zbavena nečistot a zbytků svování.
Připojení odtokového trychtýře k systému zařízení je vytvořeno dle plat
normy DIN EN 12056.
Přiložený manometr je namontován k redukčnímu ventilu.
7.2 Zjistit minimální provozní tlak P
0
pro řízení
Minimální provozní tlak „P
0
“ je potřebný pro soustavy zařízení s tlakovou
expanzní nádobou s membránou.
Zjistěte minimální provozní tlak „P
0
“ pro přístroj:
Přístroj je instalován úrovňově (h
st
= 0) s tlakovou expanzní nádobou s
membránou:
P
0
= p0
Přístroj je nainstalován níže než tlaková expanzní nádoba s membránou:
P
0
= p0 + h
st
/ 10
Přístroj je nainstalován výše než membránová tlaková expanzní nádoba:
P
0
= p0 - h
st
/ 10
P
0
minimální provozní tlak v bar
p0 vstupní tlak tlakové expanzní nádoby s membránou v bar
h
st
statická výška v m
Upozornění!
Plnicí tlak pro doplňování čerstvé vody do systému zařízení se vypočítá
následovně:
plnicí tlak ≥ P
0
+ 0,3 bar
Upozornění!
Při plánování respektujte, že pracovní oblast přístroje je v pracovní
oblasti regulace
tlaku mezi počátečním tlakem „PA“ a konečným
tlakem „PE“.
7.2.1 Zadejte minimální provozní tlak do řízení
Zadejte hodnotu minimálního provozního tlaku „P0“ do řízení.
1 Displej 4 epínací tlačítka
2 LED „auto“ 5 tlačítko mode
3 Stav LED (I-IV)
1. Demontujte černý plastový kryt přístroje.
Stiskněte oboustranné aretace plastového krytu a vytáhněte kryt
směrem nahoru.
2. Zastrčte konektor do zdířky.
3. Namontujte plastový kryt.
Oboustranné aretace plastového krytu musí zacvaknout.
4. Zasuňte napájecí zdroj.
Po cca 4 vteřinách se na displeji objeví systémový tlak.
LED kontrolka „auto“ (2) zeleně bliká jako vizuální signál.
5. Na 4 vteřiny stiskněte tlačítko mode (5).
LED „I“ (3) bliká v 0,5 vteřinovém rytmu jako vizuální signál.
Hodnota pro minimální provozní tlak „P
0
“ nastavená ze závodu se
zobrazí na displeji.
