Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Slovensky —
6 Montáž
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým prúdom.
Pri dotyku so súčiastkami vedúcimi prúd vznikajú životu nebezpečné
poranenia.
• Zaistite, aby bolo zariadenie, do ktorého sa montuje prístroj, zapnuté
bez elektrického napätia.
• Zaistite, aby sa zariadenie nemohlo znovu zapnúť inými osobami.
• Zaistite, aby sa montážne práce na elektrickej prípojke prístroja
prevádzali len prostredníctvom odborníka na elektrinu a podľa
elektrotechnických predpisov.
Nebezpečenstvo poranenia v dôsledku kvapaliny unikajúcej pod tlakom
Na prípojkách môže dôjsť pri chybnej montáži, demontáži alebo
údržbárskych prácach k popáleninám a poraneniam, keď horúca voda alebo
horúca para pod tlakom náhle uniká.
• Zaistite odbornú montáž, demontáž alebo údržbárske práce.
• Zaistite, aby zariadenie bolo bez tlaku skôr, než prevediete montáž,
demontáž alebo údržbárske práce na prípojkách.
Nebezpečenstvo popálenia na horúcich povrchoch
Vo vykurovacích zariadeniach môže dôjsť prostredníctvom vysokých
povrchových teplôt k popáleninám kože.
• Noste ochranné rukavice.
• Upevnite zodpovedajúce varovné pokyny v blízkosti prístroja.
Nebezpečenstvo poranenia vplyvom pádov alebo nárazov
Modriny vplyvom pádov alebo nárazov na častiach zariadenia počas
montáže.
• Noste osobnú ochrannú výstroj (ochrannú helmu, ochranný odev,
ochranné rukavice, bezpečnostnú obuv).
Upozornenie!
Potvrďte odbornú montáž a uvedenie do prevádzky v potvrdení o
montáži, uvedení do prevádzky a údržbe
. Toto je predpokladom pre
nároky na poskytnutie záruky.
Nechajte previesť prvotné uvedenie do prevádzky a ročnú údržbu
prostredníctvom zákazníckeho servisu podniku firmy Reflex.
• Údaje k výrobcovi, roku výroby, číslu výrobcu ako aj technické údaje
získajte z typového štítka príp. značiek na armatúre. Rešpektujte to, že
prevádzkové parametre sa pre tepelnú poistku a tlakovú poistku ani
neprekročia, ani neprekročia smerom dole.
• Prístroj sa dodáva so zástrčkou (sieťovým dielom) a smie sa pripojiť len na
uzemnenú zásuvku s ochranným kontaktom.
6.1 Montážne predpoklady
6.1.1 Kontrola stavu pri dodaní
Prístroj sa pred expedíciou dôkladne skontroluje a zabalí. Poškodenia počas
prepravy sa nedajú vylúčiť.
Postupujte nasledovne:
1. Skontrolujte po príjme tovaru dodávku.
• Na kompletnosť.
• Na možné poškodenia v dôsledku prepravy.
2. Dokumentujte poškodenia.
3. Kontaktujte špeditéra, aby ste reklamovali škody.
6.2 Prípravy
• Miesto inštalácie musí byť nemrznúci a dobre prevetraný priestor, ktorý je
chránený pred záplavami.
• Dodržujte dostatočný odstup prístroja k stene.
• Prístroj musí byť prístupný pre údržbu, montáž a demontáž.
6.3 Realizácia
Škody v dôsledku neodbornej montáže
cez prípojky potrubí alebo cez aparáty zariadení môžu vzniknúť dodatočné
zaťaženia prístroja.
• Zaistite montáž potrubných prípojok prístroja k zariadeniu bez
napnutia a bez oscilácií.
Postarajte sa v prípade potreby o podperu potrubí alebo aparátov.
Montujte prístroj na systém zariadení.
Postupujte pri montáži nasledovne:
1. Ukladajte zodpovedajúce prípojné potrubie od vodovodnej siete k
prístroju.
– Rešpektujte to, že nevzniká žiadna stagnácia v okruhu vody.
2. Ukladajte potrubie na strane výstupu od prístroja k systému zariadení.
– Zvoľte zodpovedajúci rozmer (dĺžka / priemer) pre potrubie prístroja
na strane výstupu.
– Rešpektujte to, že strata tlaku v tomto potrubí je v každom
prevádzkovom stave < 0,3 bar.
3. Vypláchnite po uložení potrubia dôkladne.
– Tým sa zabráni poškodeniam v dôsledku nečistôt.
4. Rešpektujte správny smer toku prístroja.
– Rešpektujte označenie smeru toku na kryte armatúry.
5. Namontujte prístroj medzi prípojným potrubím vodovodnej siete a
výstupným potrubím k systému zariadení.
– Použite súčasne dodávanú pripojovaciu nákrutku.
6. Namontujte odtokové potrubie s dostatočným rozmerom (dĺžka / priemer)
na prístroji.
– Rešpektujte pri prípojke lievika na systém odpadových vôd to, aby
bola dodržaná platná norma DIN EN 12056.
Montáž prístroja je ukončená.
Upozornenie!
Použite filter pitnej vody podľa DIN EN
13443 a zariadenie vodomeru.
• Tým je zabezpečená trvalá a bezchybná funkcia.
Upozornenie!
Použite prídavný tlakový senzor pri použití úpravy vody.

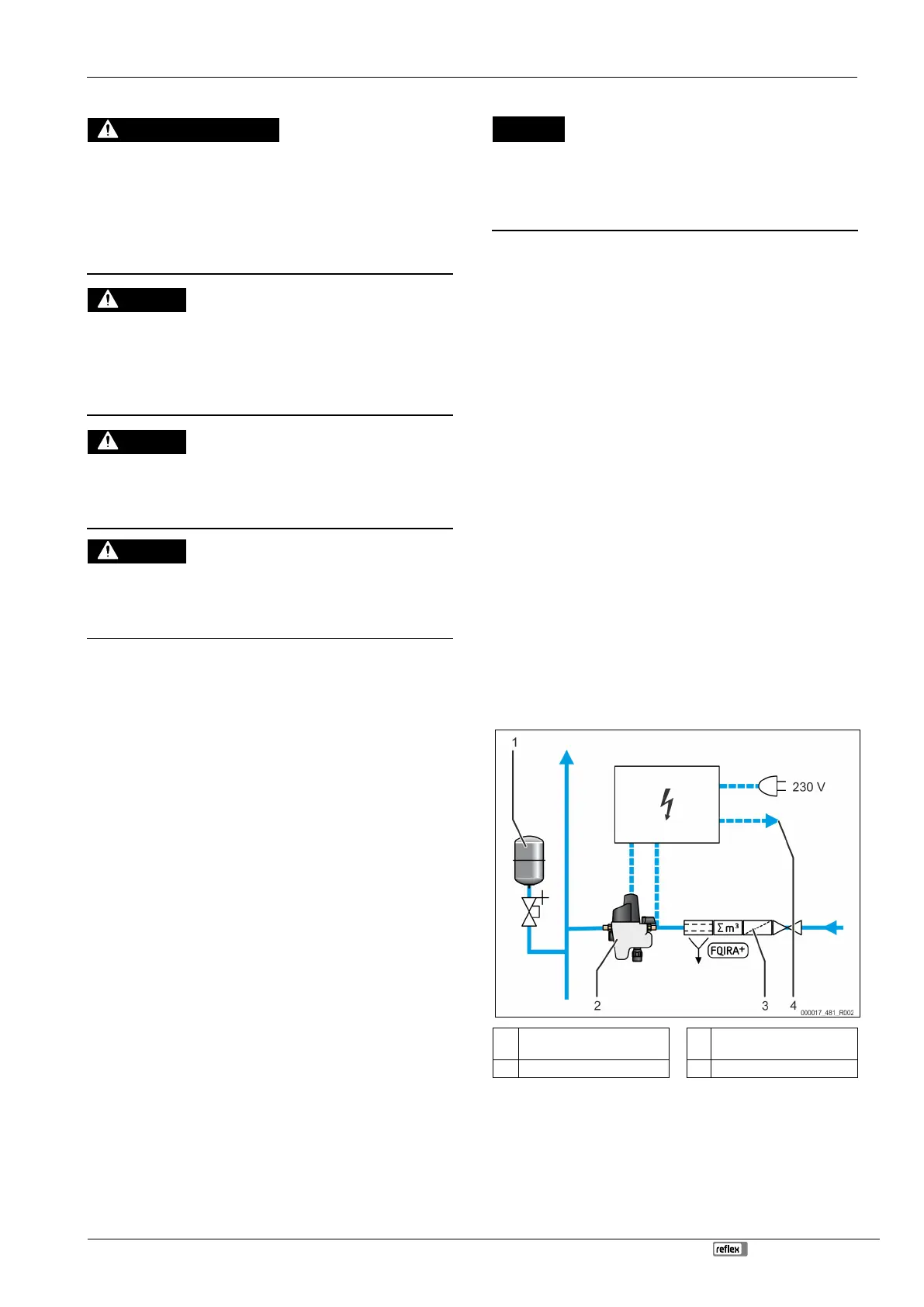

6.4 Schéma zapojenia
1
Tlaková expanzná nádoba- s
membránou
3 Kontaktný vodomer
2 Fillcontrol Dopĺňacia armatúra 4 Hromadná porucha
