6.5 Elektrická prípojka
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým prúdom.
Pri dotyku so súčiastkami vedúcimi prúd vznikajú životu nebezpečné
poranenia.
• Zaistite, aby bolo zariadenie, do ktorého sa montuje prístroj, zapnuté
bez elektrického napätia.
• Zaistite, aby sa zariadenie nemohlo znovu zapnúť inými osobami.
• Zaistite, aby sa montážne práce na elektrickej prípojke prístroja
prevádzali len prostredníctvom odborníka na elektrinu a podľa
elektrotechnických predpisov.
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým prúdom
Na častiach dosky plošných spojov prístroja môže po vytiahnutí sieťovej
zástrčky z napájania byť prítomné elektrické napätie 230 V.
• Odpojte pred odobratím krytov riadenie prístroja kompletne z
napájania.
• Skontrolujte stav bez napätia dosky plošných spojov.
Napájanie prístroja je pripravené zo závodu:
• Sieťový diel pre zásuvku.
• Zástrčka pre kľučkové puzdro.
Elektrickú kabeláž je potrebné vykonať odborníkom podľa platných národných a
miestnych predpisov.
Musí byť k dispozícii zásuvka s napájaním 230 V pre prípojku zo strany
konštrukcie.

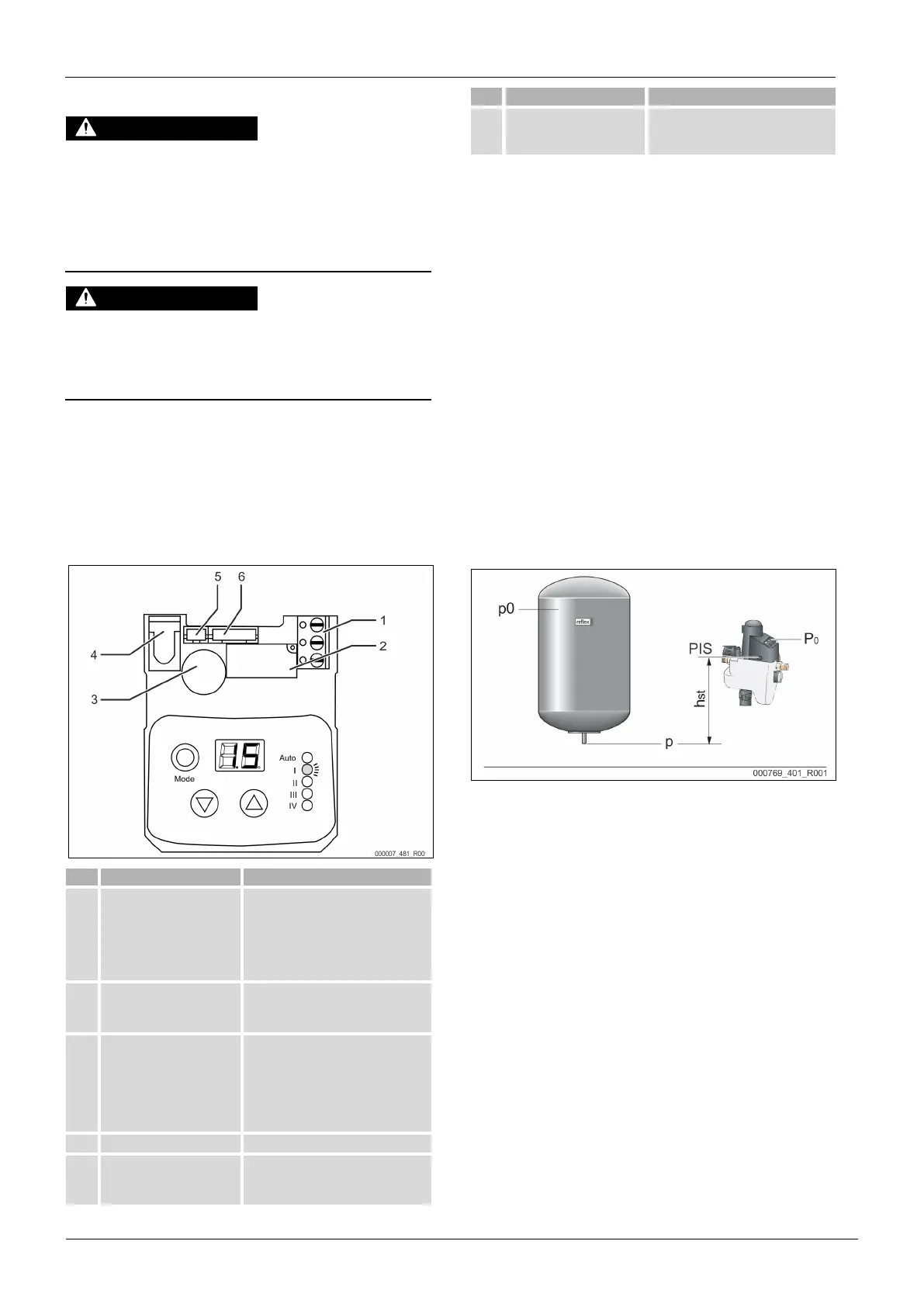

6.5.1 Svorkový plán
Obsadenie (zľava doprava)
1
Bezpotenciálový signalizačný
kontakt porúch k ďalšiemu
vedeniu na technológiu
riadenia budov /
svorka 3-pólová
• Spínací mostík (v normálnej
prevádzke mostík medzi 1+2, v
prípade chyby medzi 2+3)
• Koreň
• Prepínač k obráteniu funkcie
spínača 1+2
2
Tlakový senzor - PH
Connector 3-pólový
• Napájanie tlakového senzora
• Rozmery tlakového senzora
• Signál tlakového senzora
3 Motor,
Mikrospínač,
Batéria - PH Connector
6-pólový
• +Pol Batérie
• Kostra batérie
• Kostra motora
• Napájanie motora
• Mikrospínač
• Mikrospínač
4 Snímač signálu
5
Tlakový senzor - PH
Connector 3-pólový
• Napájanie tlakového senzora
• Rozmery tlakového senzora
• Signál tlakového senzora
Obsadenie (zľava doprava)
6
Svorka konektora
integrovaného guľového
kohúta motora
7 Prvotné uvedenie do prevádzky
Upozornenie!
Potvrďte odbornú montáž a uvedenie do prevádzky v potvrdení o
montáži a uvedení do prevádzky. Toto je predpokladom pre nároky na
poskytnutie záruky.
Nechajte previesť prvotné uvedenie do prevádzky a ročnú údržbu
prostredníctvom zákazníckeho servisu podniku firmy Reflex.
7.1 Predpoklady pre uvedenie do prevádzky
• Montáž prístroja sa uskutočnila.
• Prípojky k systému zariadení a k sieti s pitnou vodou sú vytvorené
• Všetky uzávery k systému zariadení a k sieti s pitnou vodou sú vytvorené.
• Elektrická prípojka je vyrobená podľa platných národných a miestnych
predpisov.
• Potrubia k prístroju sú vypláchnuté a zbavené zvyškov nečistoty a zvyškov
po zváraní.
• Prípojka odtokového lievika na systém s odpadovou vodou je vytvorená
podľa platnej normy DIN EN 12056.
• Priložený manometer je namontovaný na redukčnom ventile.
7.2 Zistenie minimálneho prevádzkového tlaku P
0
pre riadenie
Minimálny prevádzkový tlak „P
0
“ sa vyžaduje pre systémy zariadení s tlakovou
expanznou nádobou s membránou.
Zistite minimálny prevádzkový tlak „P
0
“ pre prístroj:
• Prístroj je nainštalovaný s rovnakou úrovňou (h
st
= 0) s tlakovou expanznou
nádobou s membránou:
P
0
= p0
• Prístroj je nainštalovaný hlbšie ako tlaková expanzná nádoba s
membránou:
P
0
= p0 + h
st
/ 10
• Prístroj je nainštalovaný vyššie ako tlaková expanzná nádoba s
membránou:
P
0
= p0 - h
st
/ 10
P
0
minimálny prevádzkový tlak v bar
p0 predtlak tlakovej expanznej nádoby s membránou v bar
h
st
Statická výška v m
Upozornenie!
Plniaci tlak pre dopĺňanie čerstvej vody do systému zariadení sa
vypočíta nasledovne:
Plniaci tlak ≥ P
0
+ 0,3 bar
Upozornenie!
Rešpektujte pri plánovaní to, že pracovná oblasť prístroja leží v
pracovnej oblasti udržania tlaku medzi počiato
čným tlakom „PA“ a
