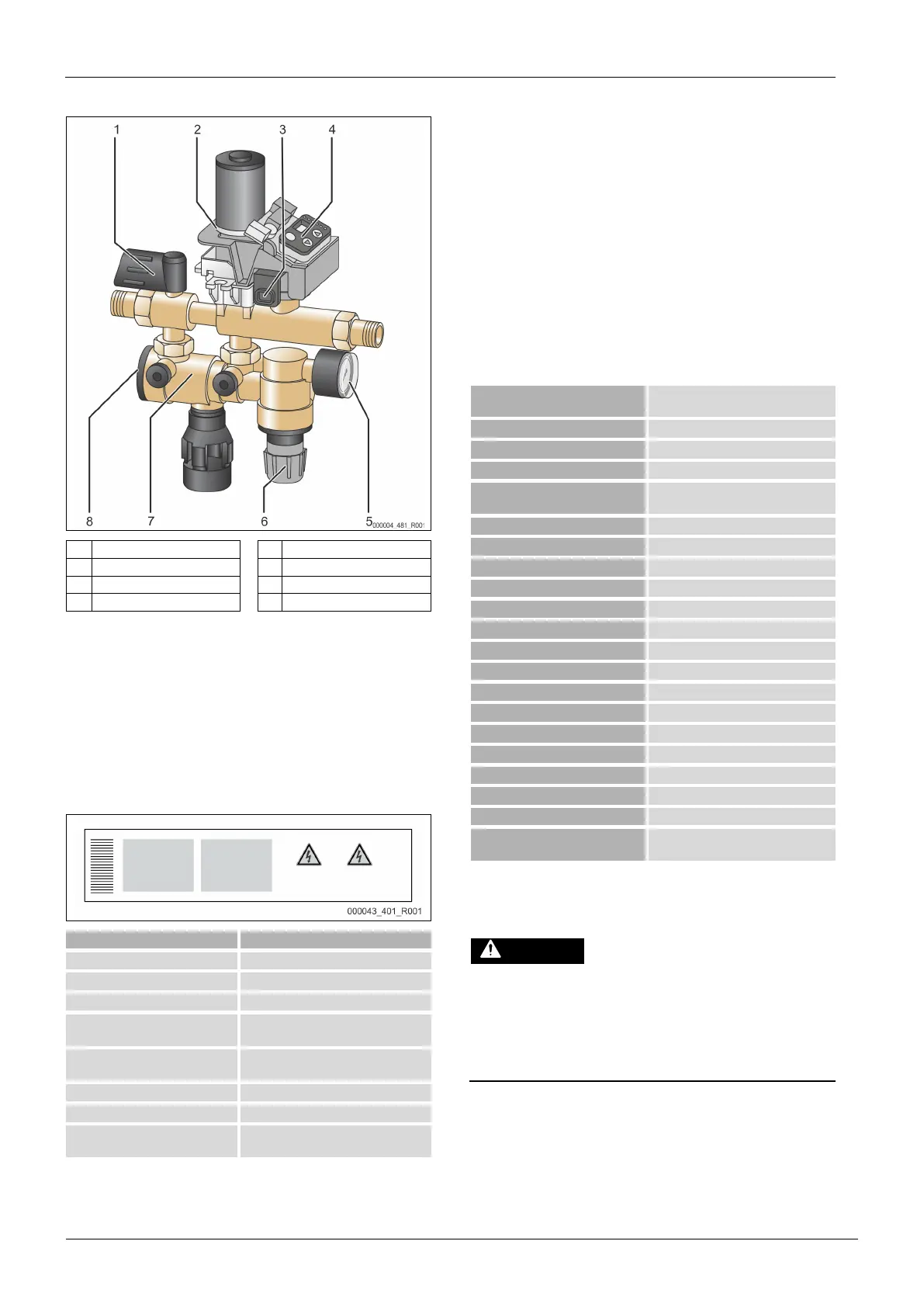

4.2 Áttekintés ábrázolása
1 Elzárás 5 Nyomásmérő
2 Motoros golyóscsap 6 Nyomáscsökkentő
3 Nyomásérzékelő 7 Rendszerleválasztó
4 Vezérlés/kezelőmező 8 A rendszerleválasztó zárja
A készülék zárószerelvényből, rendszerleválasztóból, szennyfogóból,
nyomásérzékelőből, motoros golyóscsapból, ellenőrző nyomásmérővel ellátott
nyomáscsökkentőből és vezérlésből áll. A nyomáscsökkentő beállítási
tartománya 0,5 és 5 bar között van.
A burkolat préselt sárgarézből van. A belső részek és a lefolyótölcsér kiváló
minőségű műanyagból és elasztomerből (EPDM) állnak.
4.3 Azonosítás
4.3.1 Típusjelző tábla
A típusjelzésben találhatóak a gyártóra, gyártási évre, gyártási számra, valamint
a műszaki adatokra vonatkozó tudnivalók.
A típustáblán lévő bejegyzés
Type A készülék megnevezése
Min. / max. allowable pressure PS Min./max. megengedett nyomás
Max. allowable flow temperature of
system
A rendszer max. megengedett
előremenő hőmérséklete
Min. / max. working temperature
TS
Min./max. üzemi hőmérséklet (TS)
Year of manufacture Gyártási év
Max. system pressure Max. rendszernyomás
Min. operating pressure set up on
site
Min. üzemi nyomás helyszínen beállítva
4.4 A szállítás
A szállítás tartalma a fuvarlevélen és a csomagoláson szerepel.
Az utántöltő szerelvényhez szükséges alapfelszerelés:
• a készülék
• üzemeltetési utasítás
• tápegység
• csavaros csatlakozó
• manométer
4.5 Opcionális kiegészítő felszerelés
Az alábbi kiegészítő felszerelések kaphatók a készülékhez:
• „FQIRA+” kontaktvízóra.
• vízlágyítás Reflex „Fillsoft”.
• Reflex „FE” nyomásérzékelő
Tudnivaló!
A kiegészítő felszerelésekhez külön
használati utasítás van mellékelve.
5 Műszaki adatok
Megengedett környezeti
hőmérséklet
> 0–45 °C
Zajszint 55 dB
Elektromos teljesítmény 350 W
Elektromos csatlakozás
230 V/50 Hz (2 m csatlakozókábel
tápegységgel és csatlakozódugóval)
Biztosíték 4 A
Súly 3,0 kg
Magasság 304 mm
Szélesség 240 mm
Mélység 91 mm
Bemeneti csatlakozás RP ½“
Kimeneti csatlakozás RP ½“
Utántöltési teljesítmény ≤ 500 l/h
Max. bemeneti nyomás 10 bar
Min. bemeneti nyomás P
0
+ 1,3 bar
Max. szállítónyomás ≤ 1,5 bar
Megengedett üzemi túlnyomás 10 bar
Megengedett üzemi hőmérséklet 70 °C
Átfolyó anyag Ivóvíz
Megengedett min. üzemi nyomás p
0
1–4,5 bar (1,5 bar gyárilag beállítva)
Kimeneti nyomás
(nyomáscsökkentő)
0,5–5 bar (3,0 bar gyárilag beállítva)
Potenciálmentes kimenet (váltó) a gyűjtő zavarüzenetnek, max. kontaktterhelés
230 V, 2 A
6 Összeszerelés
Életveszélyes sérülés áramütés miatt
A feszültség alatt álló komponensek megérintése életveszélyes sérüléseket
okoz.
• Győződjünk meg arról, hogy feszültségmentes az a berendezés,
amelybe beszereljük a készüléket.
• Győződjünk meg arról, hogy a berendezést más nem kapcsolhatja be.
• Győződjünk meg arról, hogy a készülék villamos csatlakozását csak
villanyszerelő szakember végezze az elektrotechnika szabályai szerint.
