Descrierea echipamentului
146 — Română Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Pericol de vătămare corporală din cauza lichidului evacuat sub presiune
În cazul unei montări sau unei demontări defectuoase, al unor lucrări de
întreţinere efectuate incorect, la racorduri pot surveni arsuri şi vătămări
corporale, dacă prin acestea ţâşneşte brusc apă fierbinte sau abur fierbinte
sub presiune.
• Asiguraţi efectuarea unei montări, demontări şi unor lucrări de
întreţinere corecte din punct de vedere tehnic.
• Înainte de a efectua montarea, demontarea sau lucrările de întreţinere
la racorduri, asiguraţi-vă că instalaţia este depresurizată.
4 Descrierea echipamentului
4.1 Descriere
Echipamentul permite o umplere şi o realimentare a sistemelor de apă de
încălzire şi răcire cu apă proaspătă din reţeaua de apă potabilă, controlate şi
sigure în conformitate cu standardul DIN EN 1717. Separatorul de sistem „BA“
montat (conform DIN EN 12729) previne curgerea apei din instalaţie, din
sistemele de apă de încălzire sau de răcire, înapoi, în reţeaua de apă potabilă.
Echipamentul este aprobat pentru racordarea între reţeaua de apă potabilă şi
sistemele de apă de încălzire sau de răcire, conform DIN EN 12828.

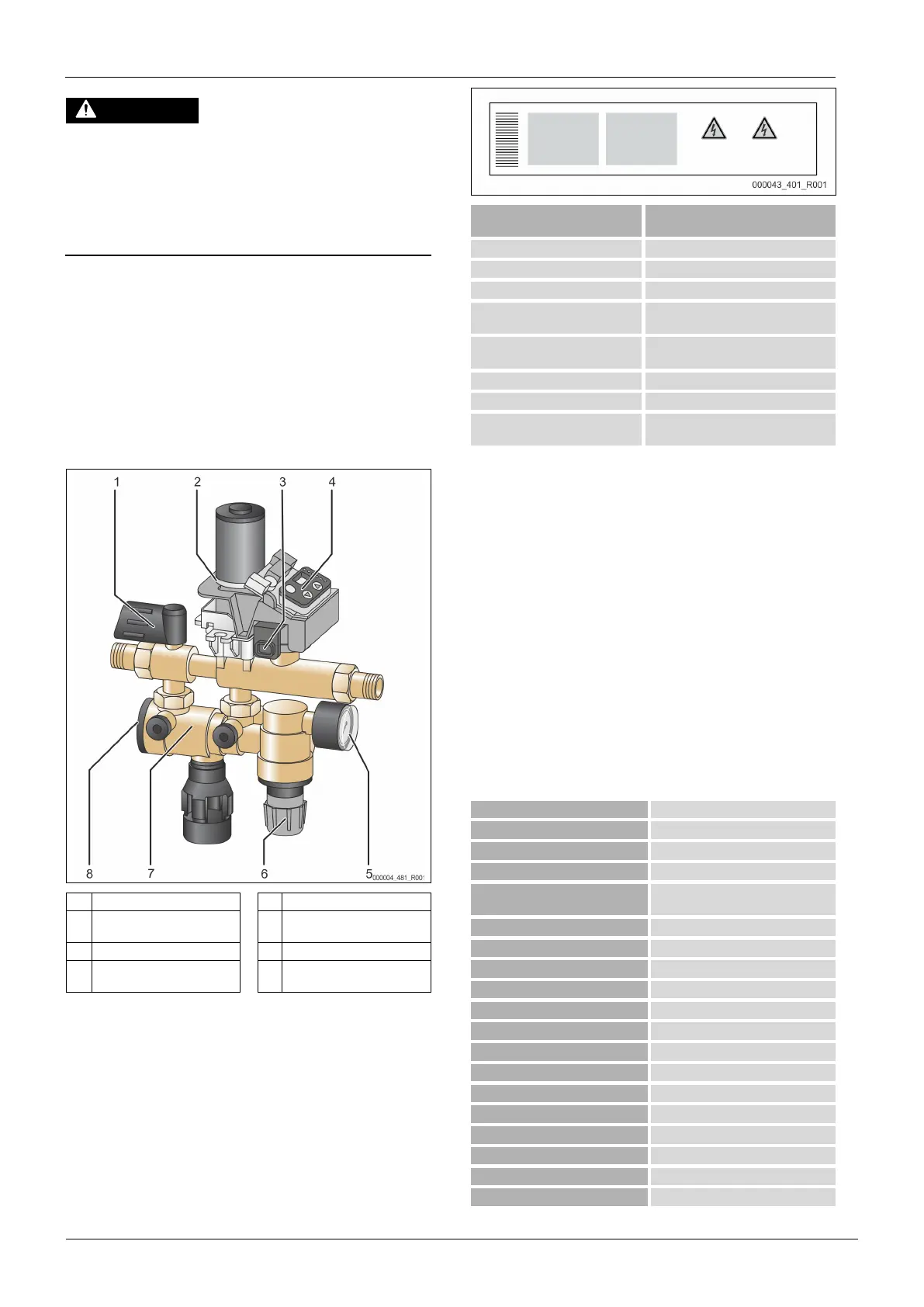

4.2 Prezentare generală
1 Element de blocare 5 Manometru
2
Robinet cu bilă, acţionat cu
motor
6 Reductor de presiune
3 Senzor de presiune 7 Separator de sistem
4
Unitate de comandă/panou
de comandă
8
Element de închidere al
separatorului de sistem
Echipamentul este format dintr-o armătură de închidere, un separator de sistem,
un colector de impurităţi, un senzor de presiune, un robinet cu bilă, cu motor, un
reductor de presiune cu manometru de control şi o unitate de comandă.
Reductorul de presiune poate fi reglat între 0,5 şi 5 bari.
Carcasa este confecţionată din alamă presată. Componentele interne şi pâlnia de
evacuare sunt confecţionare din material plastic şi elastomer de calitate
superioară (EPDM).
4.3 Identificare
4.3.1 Plăcuţa de tip
Pe plăcuţa de tip se găsesc datele referitoare la producător, anul de fabricaţie,
numărul de fabricaţie şi datele tehnice.
Informaţie pe plăcuţa cu
caracteristici tehnice
Type Denumirea echipamentului
Serial No. Număr de serie
Min. / max. allowable pressure PS Presiune minimă / maximă admisă
Max. allowable flow temperature of
system
Temperatura maxim admisă pe turul
sistemului
Min. / max. working temperature
TS
Temperatura de lucru min./ max.
Max. system pressure Presiune max. sistem
Min. operating pressure set up on
site
Presiunea minimă de funcţionare de
prevăzut la faţa locului este reglată
4.4 Setul de livrare
Setul de livrare este descris în avizul de livrare şi în conţinutul indicat pe ambalaj.
Dotarea de bază pentru armătura de realimentare:
• echipamentul
• manual de operare
• alimentator
• racord filetat
• manometru
4.5 Dotarea suplimentară opţională
Pentru acest echipament sunt disponibile următoarele dotări suplimentare:
• apometrul cu contact „FQIRA+“.
• dedurizare cu Reflex "Fillsoft"
• senzor de presiune Reflex „FE“
Indicaţie!
Dotările suplimentare se livrează împreună cu manualele de operare
separate.
5 Date tehnice
Temperatură ambiantă admisă > 0 – 45 °C
Grad de protecţie IP 54
Putere electrică 350 W
Conectare electrică
230 V / 50 Hz (cablu de conexiune de 2
m cu alimentator şi ştecăr)
Siguranţe 4 A
Greutate 3,0 kg
Înălţime 304 mm
Lăţime 240 mm
Adâncime 91 mm
Racord intrare RP ½“
Racord evacuare RP ½“
Debit de realimentare ≤ 500 l/h
Presiune max. de alimentare 10 bari
Presiune min. de alimentare P
0
+ 1,3 bari
Presiune max. de pompare ≤ 1,5 bari
Suprapresiune de funcţionare admisă 10 bari
Temperatură de funcţionare admisă 70 °C
