Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Suomi —
7.2.1 Syötä vähimmäiskäyttöpaine ohjaukseen
Syötä vähimmäiskäyttöpaineen arvo "P0" ohjaukseen.

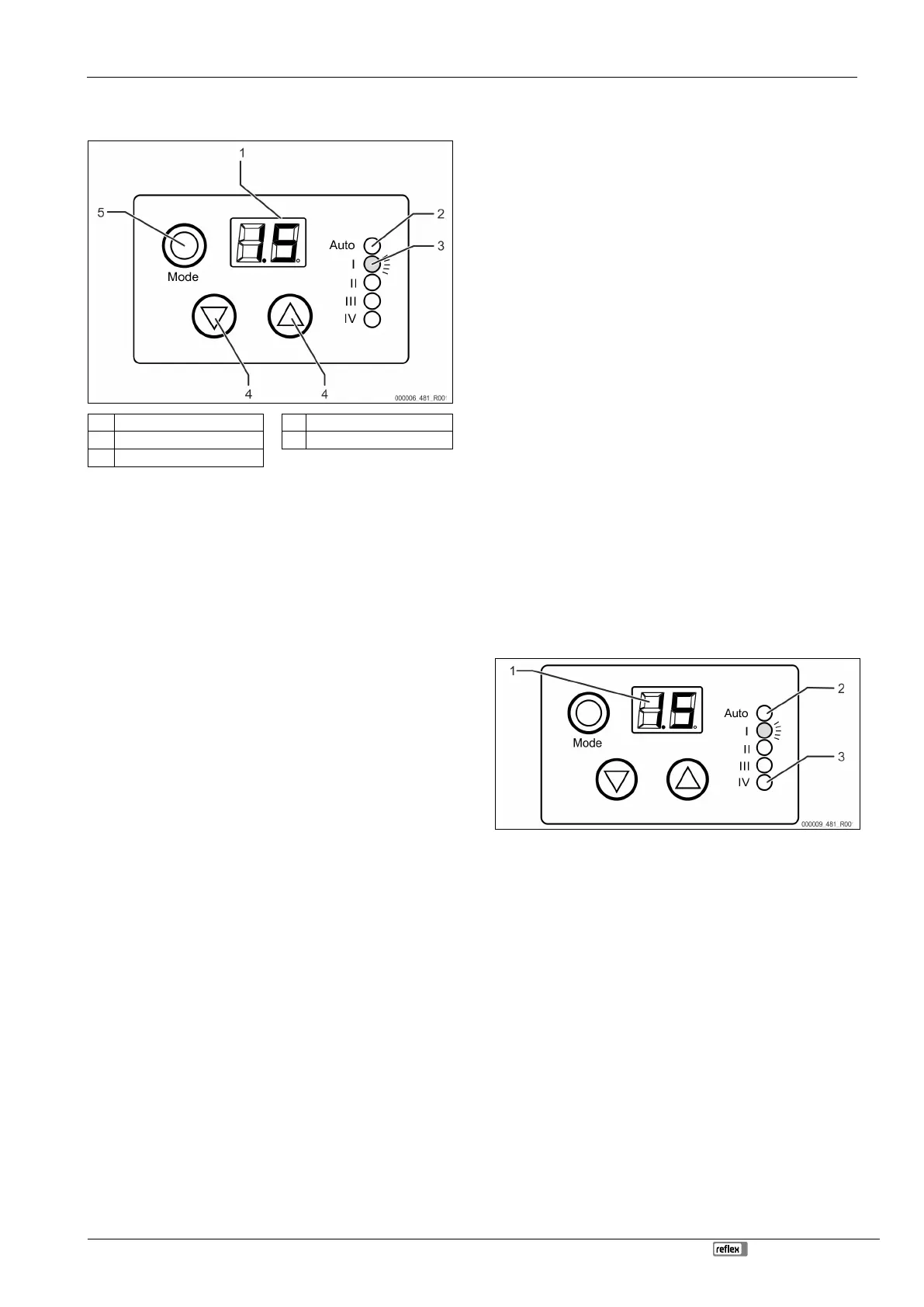

1 Näyttö 4 Vaihtonäppäimet
2 ”Auto"-merkkivalo 5 Tilanäppäin
3 Tilamerkkivalot (I-IV)
1. Irrota laitteen musta muovisuojus.
– Paina muovisuojuksen lukitsimet molemmilta puolilta sisään ja vedä
suojus ylös.
2. Kytke pistoke jakkiliittimeen.
3. Asenna muovisuojus.
– Muovisuojuksen lukitsimien on napsahdettava paikoilleen
molemmilla puolilla.
4. Kytke verkkolaite.
– Noin 4 sekunnin kuluttua näytölle tulee järjestelmän paine.
– LED-merkkivalo "Auto" (2) vilkuttaa vihreää näkyvänä signaalina.
5. Paina tilanäppäintä (5) 4 sekunnin ajan.
– LED-valo "I" (3) vilkkuu 0,5 sekunnin välein näkyvänä signaalina.
– Tehtaalla asetettu vähimmäiskäyttöpaineen "P
0
" arvo tulee näytölle.
6. Aseta tarvittava vähimmäiskäyttöpaine "P
0
" valintanäppäimillä (4).
7. Paina lopuksi vielä kerran tilanäppäintä (5) vahvistaaksesi syötetyn
vähimmäiskäyttöpaineen "P
0
" arvon.
Vähimmäiskäyttöpaine "P
0
" on syötetty.
Huomautus!
Tarvittaessa lisäsyöttöautomatiikka voidaan aktivoida 3 sekunniksi
"Mode"
-näppäimen (5) painamisen jälkeen.
• Aktivoinnin aikana "Auto"-merkkivalo palaa jatkuvasti vihreänä.
7.2.2 Paineenalentimen säätäminen
Laitteen paineenasentimen asetukseksi on tehtaalla määritetty 3,0 bar.
Laitteen asetuspaine on määritettävä paineenalentimen avulla.
– Vähimmäisasetuspaine: Vähimmäiskäyttöpaine p
0
+ 0,5 bar
– Enimmäisasetuspaine: Laitoksen järjestelmän varoventtiilin
käynnistyspaine p
sv
– 0,5 bar.
Määritä paineenalentimen asetukset seuraavasti:
1. Poista laitteen eristys.
2. Varmista, että tulopaine on ainakin 1,3 bar suurempi kuin haluttu
vähimmäiskäyttöpaine "p
0
".
3. Vapauta paineensäätökahva vetämällä sitä alaspäin.
4. Määritä tarvittava paine.
– Lähtöpainetta voi suurentaa kääntämällä paineensäätökahvaa
myötäpäivään tai pienentää kääntämällä vastapäivään.
5. Asenna testimanometri.
6. Lue valittu asetus suoraan testimanometristä, 4.2 "Yleisesittely", 128.
7. Kun tarvittava paine on määritetty, lukitse paineensäätökahva taas
työntämällä se ylös.
8. Irrota testimanometri.
Asetukset on määritetty.
7.2.3 Laitteiston täyttäminen vedellä
Täytä laitteistojärjestelmä juomavesiverkon tuoreella vedellä.
Toimi seuraavasti:
1. Paina alas-näppäintä ja pidä sitä pohjassa ja paina samaan aikaan kahden
sekunnin sisällä kolmesti ohjauksen valvontataulun ylös-näppäintä.
– LED-valo "III" (täyttöaika) syttyy, ja täyttö alkaa.
2. Laitteistojärjestelmän täyttö keskeytyy, kun painat "Mode"-näppäintä
kahdesti.
"Auto"-merkkivalo palaa vihreänä, ja laitteistojärjestelmän täyttö keskeytyy.
Laitteistojärjestelmän täytön aikana asetettu täyttöpaine säilyy ennallaan
(täyttöajan valvonta ja jaksojen valvonta kytkeytyvät siksi aikaa pois päältä).
Huomautus!
Laitteiston täytön voi aloittaa vasta sitten kun asetettu todellinen paine
on pienempi kuin P
0
!
Huomautus!
Laitteiston täyttö päättyy automaattisesti kahden tunnin kuluttua.
Huomautus!
Jos laitteistojärjestelmän täyttöaika kahden tunnin kuluttua ylittyy,
järjestelmä antaa häiriöilmoituksen.
Huomautus!
Häiriöilmoitus,
8.3 "Häiriöilmoitukset", 132.
7.2.4 Lianerottimen puhdistus
Puhdista lianerotin, kun laitoksen järjestelmä on täytetty tuoreella vedellä, 9
"Huolto", 132.
8 Käyttö
8.1 Käyttötavat
8.1.1 Automaattikäyttö
Automaattikäyttötilassa ohjaus valvoo lisäsyöttöprosessia.
• "Auto"-merkkivalo (2) palaa vihreänä. Näytölle (1) tulee todellinen paine.
• Jos ohjearvo alittuu, järjestelmään syötetään tuoretta vettä
juomavesiverkosta.
• Jos toinen ohjearvo ylittyy, lisäsyöttö keskeytyy.
• Lisäsyötön aikana "Auto"-merkkivalo (2) palaa vihreänä ja LED-valo "IV" (3)
vilkuttaa punaista visuaalisena merkkinä.
Huomautus!
Lisäsyötön kestoa ja lisäsyöttöjaksoja tarkkaillaa
n. Jos arvo ylittyy, laite
lukitsee lisäsyötön ja sitä koskeva häiriöilmoitus aktivoituu.
8.1.2 Hätäkatkaisutoiminto
Jännitteen katketessa aktivoituu hätäkatkaisutoiminto. Laite kytkeytyy pois
päältä:
• Moottorin palloventtiili sulkeutuu asennetun akun avulla.
• Sulkeutumisen päätyttyä elektroniikkaa ei saa enää virtaa akusta.
– Toimenpiteet eivät ole enää mahdollisia.
